Waterstry SB1-11 [23/74] Технические данные
![Waterstry SB1-11 [23/74] Технические данные](/views2/1479232/page23/bg17.png)
23

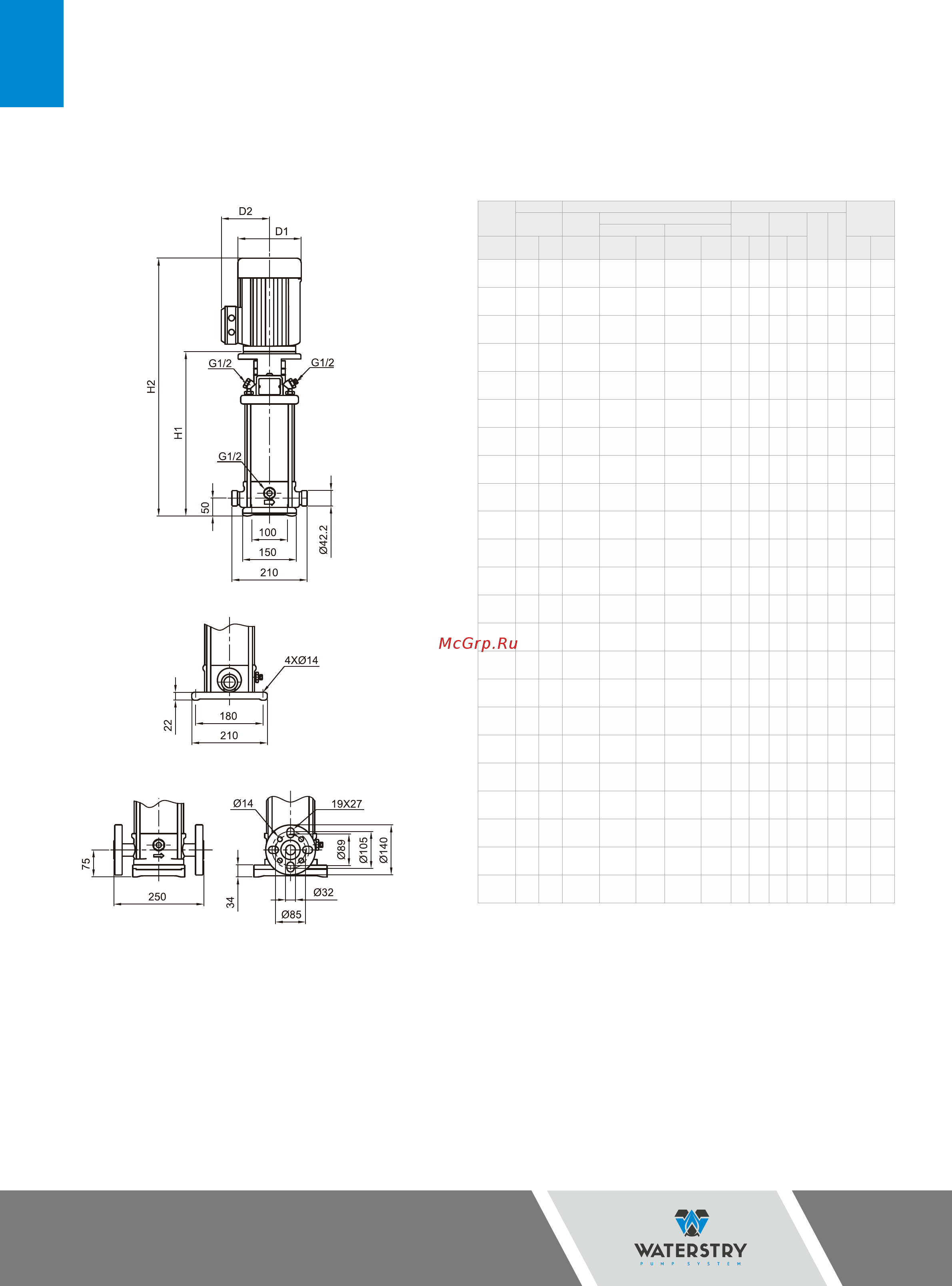

ТЕХНИЧЕСКИЕ
ДАННЫЕ
Серия SB (I/N) 3
Victaulic
Victaulic
Victaulic
50Гц
Мотор Номинальный ток [A] Размеры[мм]
Вес нетто [кг]
P 2 1ф
3ф
Vactaulic Фланец DIN
D1 D2
(Δ220 / Y380В) (Δ380 / Y660В)
Модель
[кВт] [л.с.]
220-240В 220-240В
380-
415В
380-415В
380-
415В
H1 H2 H1 H2
Vactaulic
Фланец
DIN
SBI(N)3-2 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 — — 257 452 282 477 141 115 19,3 20,2
SBI(N)3-3 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 — — 257 452 282 477 141 115 19,3 20,3
SBI(N)3-4 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 — — 275 470 300 495 141 115 19,7 20,6
SBI(N)3-5 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 — — 293 488 318 513 141 115 20,1 21,0
SBI(N)3-6 0,55 0,75 4,0– 3,5 2,6– 2,9 1,5– 1,7 — — 311 506 336 531 141 115 20,9 21,9
SBI(N)3-7 0,55 0,75 4,0– 3,5 2,6– 2,9 1,5– 1,7 — — 329 524 354 549 141 115 21,3 22,2
SBI(N)3-8 0,75 1,0 5,1– 4,1 3,4– 3,4 2,0– 2,0 — — 353 588 378 613 141 115 23,7 24,6
SBI(N)3-9 0,75 1,0 5,1– 4,1 3,4– 3,4 2,0– 2,0 — — 371 606 396 631 141 115 24,0 25,0
SBI(N)3-10 0,75 1,0 5,1– 4,1 3,4– 3,4 2,0– 2,0 — — 389 624 414 649 141 115 24,4 25,4
SBI(N)3-11 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 — — 407 696 432 721 177 141 31,5 32,5
SBI(N)3-12 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 — — 425 714 450 739 177 141 31,9 32,8
SBI(N)3-13 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 — — 443 732 468 757 177 141 32,3 33,2
SBI(N)3-15 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 — — 479 768 504 793 177 141 33,0 33,9
SBI(N)3-17 1,5 2,0 9,5– 8,9 6,2– 6,6 3,6– 3,8 — — 531 826 556 851 177 141 37,9 38,8
SBI(N)3-19 1,5 2,0 9,5– 8,9 6,2– 6,6 3,6– 3,8 — — 567 862 592 887 177 141 38,6 39,5
SBI(N)3-21 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 6,8– 6,9 3,9– 4,0 603 898 628 923 177 141 41,2 42,1
SBI(N)3-23 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 6,8– 6,9 3,9– 4,0 639 934 664 959 177 141 41,9 42,9
SBI(N)3-25 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 8,7– 8,3 5,0– 4,8 675 970 700 995 177 141 42,6 43,6
SBI(N)3-27 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 8,7– 8,3 5,0– 4,8 711 1006 736 1031 177 141 43,4 44,3
SBI(N)3-29 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 8,7– 8,3 5,0– 4,8 747 1042 772 1067 177 141 44,1 45,1
SBI(N)3-31 3,0 4,0 — 11,8– 12,3 6,8– 7,1 8,7– 8,3 5,0– 4,8 787 1103 812 1128 197 147 53,4 54,4
SBI(N)3-33 3,0 4,0 — 11,8– 12,3 6,8– 7,1 10,9– 10,8 6,3– 6,2 823 1139 848 1164 197 147 54,2 55,1
SBI(N)3-36 3,0 4,0 — 11,8– 12,3 6,8– 7,1 10,9– 10,8 6,3– 6,2 877 1193 902 1218 197 147 55,3 56,2
Фланец (DIN) PN25 / DN25/32
Фланец (ANSI) Class300 / 1” / 11/4”
Фланец (JIS) 20K / 25A/32A
