Waterstry SB1-11 [8/74] Конструкция насоса

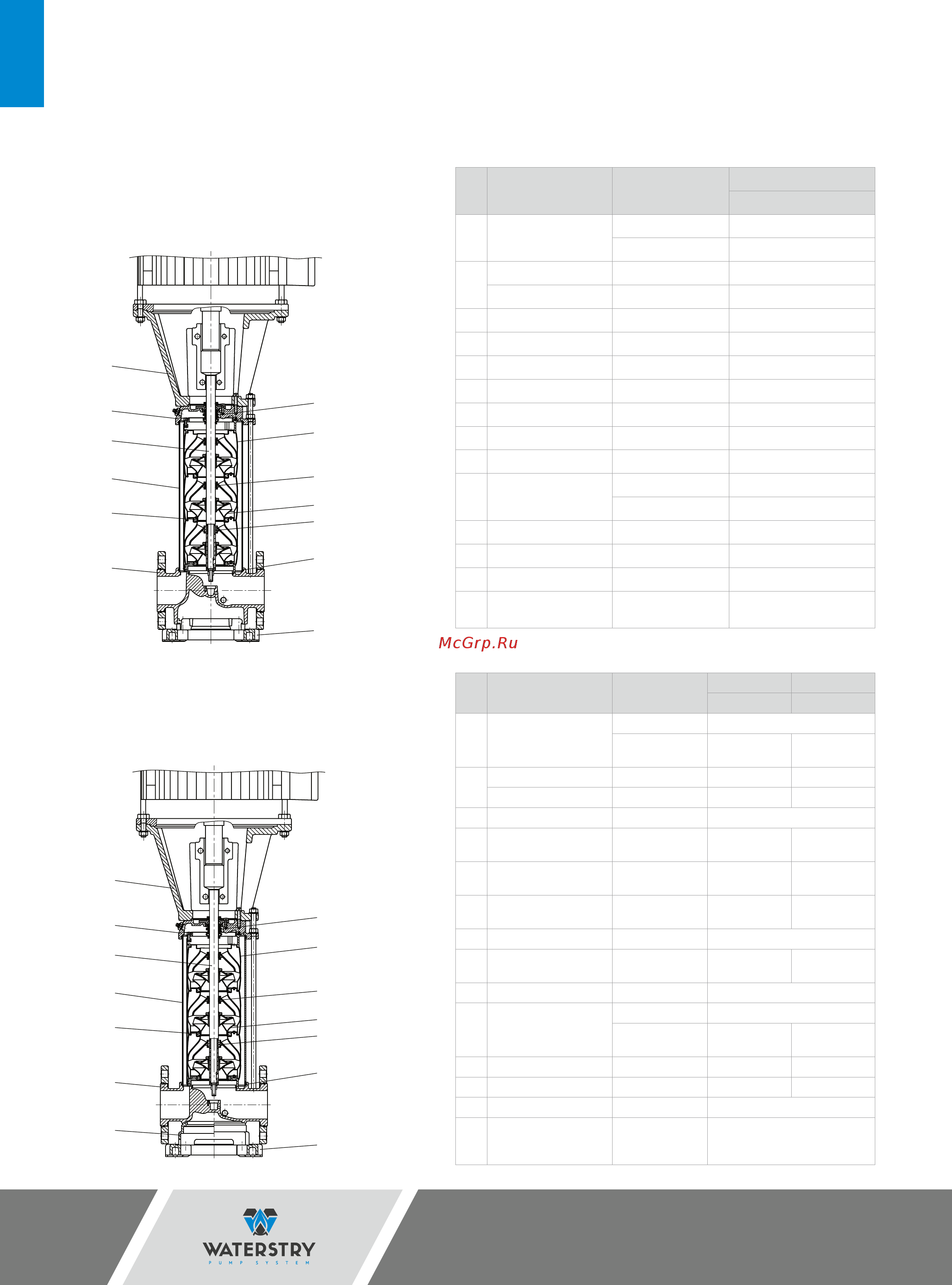

![Waterstry SB1-11 [8/74] Конструкция насоса](/views2/1479232/page8/bg8.png)
8
КОНСТРУКЦИЯ
НАСОСА
№ Деталь Материал
SB 120,150
Standard
1 Головная часть
Чугун EN-GJL-250
Нержавеющая сталь —
2
Фонарь (15л�с�-60л�с�) Чугун EN-GJL-250
Фонарь (75л�с�-100л�с�) Чугун EN-GJS-450-10
3 Кольцо подшипника Тефлон
4 Рабочее колесо Нержавеющая сталь 1,4301
5 Вал Нержавеющая сталь 1,4057
6 Внешний кожух Нержавеющая сталь 1,4301
7 Уплотнение кожуха EPDM
8 Камера Нержавеющая сталь 1,4301
9 Щелевое уплотнение Тефлон
10 Основание
Чугун EN-GJL-250
Нержавеющая сталь —
11 Плита основания Чугун —
11A Плита основания Чугун EN-GJS-450-10
12 Уплотнение вала Картридж
13
Кольцо нижнего
подшипника
Композитные
материалы (SiC/SiC)
№ Деталь Материал
SBI 120, 150 SBN 120,150
Standard Standard
1 Головная часть
Чугун —
Нержавеющая
сталь
1,4301 1,4401
2
Фонарь (15л�с�-60л�с�) Чугун EN-GJL-250 EN-GJL-250
Фонарь (75л�с�-100л�с�) Чугун EN-GJS-450-10 EN-GJS-450-10
3 Кольцо подшипника Тефлон
4 Рабочее колесо
Нержавеющая
сталь
1,4301 1,4401
5 Вал
Нержавеющая
сталь
1,4057 1,4401
6 Внешний кожух
Нержавеющая
сталь
1,4301 1,4401
7 Уплотнение кожуха EPDM
8 Камера
Нержавеющая
сталь
1,4301 1,4401
9 Щелевое уплотнение Тефлон
10 Основание
Чугун —
Нержавеющая
сталь
1,4301 1,4401
11 Плита основания Чугун EN-GJS-450-10 EN-GJS-450-10
11A Плита основания Чугун EN-GJS-450-10 EN-GJS-450-10
12 Уплотнение вала Картридж
13
Кольцо нижнего
подшипника
Композитные
материалы
(SiC/SiC)
Серия SB
120, 150
Серия SB(I/N)
120, 150
11
1
1
12
12
2
2
5
5
8
8
6
6
3
3
9
9
4
4
10
10
13
13
7
7
11
11
