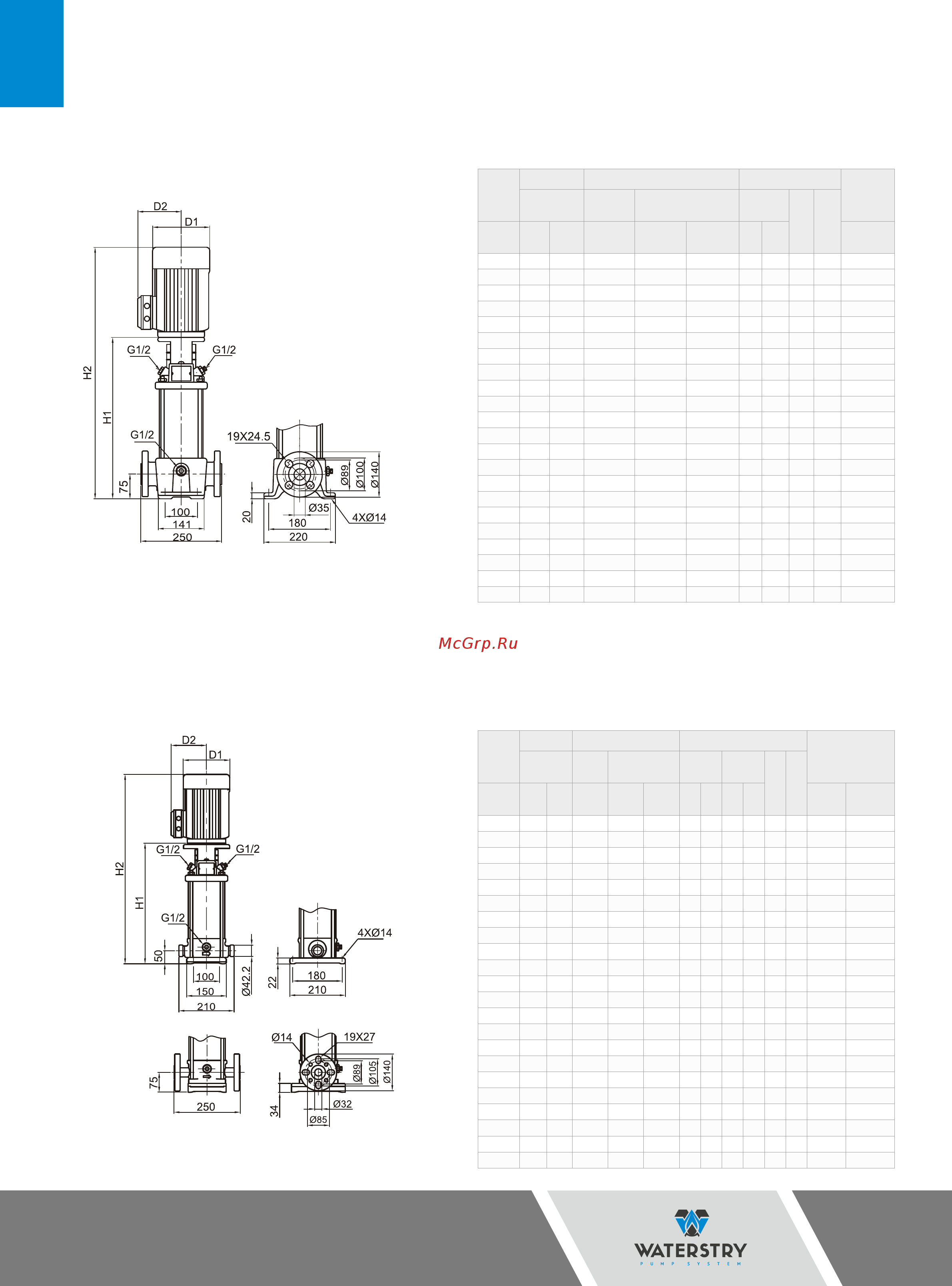

19
ТЕХНИЧЕСКИЕ
ДАННЫЕ
Серия SB 1
Серия SB (I/N) 1
Victaulic
Victaulic
50Гц
Мотор Номинальный ток [A] Размеры[мм]
Вес нетто
[кг]
P 2 1ф 3ф
Фланец
DIN
D1 D2
Модель [кВт] [л.с.] 220-240В 220-240В 380-415В H1 H2
Фланец
DIN
SB1-2 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 279 474 141 115 23,4
SB1-3 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 279 474 141 115 23,4
SB1-4 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 297 492 141 115 23,8
SB1-5 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 315 510 141 115 24,2
SB1-6 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 333 528 141 115 24,5
SB1-7 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 351 546 141 115 24,9
SB1-8 0,55 0,75 4,0– 3,5 2,6– 2,9 1,5– 1,7 369 564 141 115 25,8
SB1-9 0,55 0,75 4,0– 3,5 2,6– 2,9 1,5– 1,7 387 582 141 115 26,1
SB1-10 0,55 0,75 4,0– 3,5 2,6– 2,9 1,5– 1,7 405 600 141 115 26,5
SB1-11 0,55 0,75 4,0– 3,5 2,6– 2,9 1,5– 1,7 423 618 141 115 26,9
SB1-12 0,75 1,0 5,1– 4,1 3,4– 3,4 2,0– 2,0 447 682 141 115 29,4
SB1-13 0,75 1,0 5,1– 4,1 3,4– 3,4 2,0– 2,0 465 700 141 115 29,8
SB1-15 0,75 1,0 5,1– 4,1 3,4– 3,4 2,0– 2,0 501 736 141 115 30,5
SB1-17 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 537 826 177 141 37,9
SB1-19 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 573 862 177 141 38,7
SB1-21 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 609 898 177 141 39,4
SB1-23 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 645 934 177 141 40,2
SB1-25 1,5 2,0 9,5– 8,9 6,2– 6,6 3,6– 3,8 697 992 177 141 45,0
SB1-27 1,5 2,0 9,5– 8,9 6,2– 6,6 3,6– 3,8 733 1028 177 141 45,8
SB1-30 1,5 2,0 9,5– 8,9 6,2– 6,6 3,6– 3,8 787 1082 177 141 46,9
SB1-33 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 841 1136 177 141 49,9
SB1-36 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 895 1190 177 141 51,0
Фланец (DIN) PN25 / DN25/32
фланец (ANSI) Class300 / 1” / 11/4”
Фланец (JIS) 20K / 25A/32A
Фланец (DIN) PN25 / DN25/32
фланец (ANSI) Class300 / 1” / 11/4”
Фланец (JIS) 20K / 25A/32A
50 Гц
Мотор Номинальный ток [A] Размеры[мм]
Вес нетто [kg]
P 2 1ф 3ф Vactaulic
Фланец
DIN
D1 D2
Модель [кВт] [л.с.]
220-
240В
220-
240В
380-
415В
H1 H2 H1 H2 Vactaulic
Фланец
DIN
SBI(N)1-2 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 257 452 282 477 141 115 19,3 20,2
SBI(N)1-3 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 257 452 282 477 141 115 19,3 20,3
SBI(N)1-4 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 275 470 300 495 141 115 19,7 20,6
SBI(N)1-5 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 293 488 318 513 141 115 20,1 21,0
SBI(N)1-6 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 311 506 336 531 141 115 20,4 21,4
SBI(N)1-7 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 329 524 354 549 141 115 20,8 21,7
SBI(N)1-8 0,55 0,75 4,0– 3,5 2,6– 2,9 1,5– 1,7 347 542 372 567 141 115 21,7 22,6
SBI(N)1-9 0,55 0,75 4,0– 3,5 2,6– 2,9 1,5– 1,7 365 560 390 585 141 115 22,0 23,0
SBI(N)1-10 0,55 0,75 4,0– 3,5 2,6– 2,9 1,5– 1,7 383 578 408 603 141 115 22,4 23,3
SBI(N)1-11 0,55 0,75 4,0– 3,5 2,6– 2,9 1,5– 1,7 401 596 426 621 141 115 22,8 23,7
SBI(N)1-12 0,75 1,0 5,1– 4,1 3,4– 3,4 2,0– 2,0 425 660 450 685 141 115 25,2 26,1
SBI(N)1-13 0,75 1,0 5,1– 4,1 3,4– 3,4 2,0– 2,0 443 678 468 703 141 115 25,6 26,5
SBI(N)1-15 0,75 1,0 5,1– 4,1 3,4– 3,4 2,0– 2,0 479 714 504 739 141 115 26,3 27,2
SBI(N)1-17 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 515 804 540 829 177 141 33,7 34,7
SBI(N)1-19 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 551 840 576 865 177 141 34,4 35,4
SBI(N)1-21 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 587 876 612 901 177 141 35,2 36,2
SBI(N)1-23 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 623 912 648 937 177 141 35,9 36,9
SBI(N)1-25 1,5 2,0 9,5– 8,9 6,2– 6,6 3,6– 3,8 675 970 700 995 177 141 40,8 41,8
SBI(N)1-27 1,5 2,0 9,5– 8,9 6,2– 6,6 3,6– 3,8 711 1006 736 1031 177 141 41,6 42,5
SBI(N)1-30 1,5 2,0 9,5– 8,9 6,2– 6,6 3,6– 3,8 765 1060 790 1085 177 141 42,7 43,6
SBI(N)1-33 2,2 3,0
13,4– 12,7
8,8– 9,4 5,1– 5,4 819 1114 844 1139 177 141 45,6 46,6
SBI(N)1-36 2,2 3,0
13,4– 12,7
8,8– 9,4 5,1– 5,4 873 1168 898 1193 177 141 46,7 47,7
