Waterstry SB1-11 [71/74] Размеры и масса cb 8 cb 12
![Waterstry SB1-11 [71/74] Размеры и масса cb 8 cb 12](/views2/1479232/page71/bg47.png)
71
Модель
мм
Масса, кг
L1 L2 L3 L4
B1 B2
H1 H2
H3
1-ф 3-ф 1-ф 3-ф 1-ф 3-ф 1-ф 3-ф
CB 8-20 320 54 42 78 181 181 135 115 113 191 248 240 17,2 17
CB 8-25 390 84 72 108 - 181 - 115 113 191 - 240 - 19,1
CB 8-30 390 84 72 108 181 181 135 115 113 191 248 240 19,5 19,2
CB 8-40 390 84 72 108 181 181 135 115 113 191 248 240 20,72 20,5
CB 8-50 420 114 102 138 181 181 135 115 113 191 248 240 29 21,4
CB 8-60 450 132 120 138 185 185 150 140 113 191 263 253 29,02 27
CB 12-10 320 54 42 78 - 181 - 115 113 191 - 240 - 17,85
CB 12-20 360 54 42 78 181 181 135 115 113 191 248 240 18,35 18,15
CB 12-30 390 84 72 108 181 181 135 115 113 191 248 240 20,62 20,4
CB 12-40 425 102 90 108 185 185 150 140 113 191 263 253 30,8 26,05
CB 12-50 450 132 120 138 196 185 160 140 113 191 273 253 32,26 29,3
CB 12-60 525 132 120 138 - 196 - 148 128 207 - 276 - 33,7

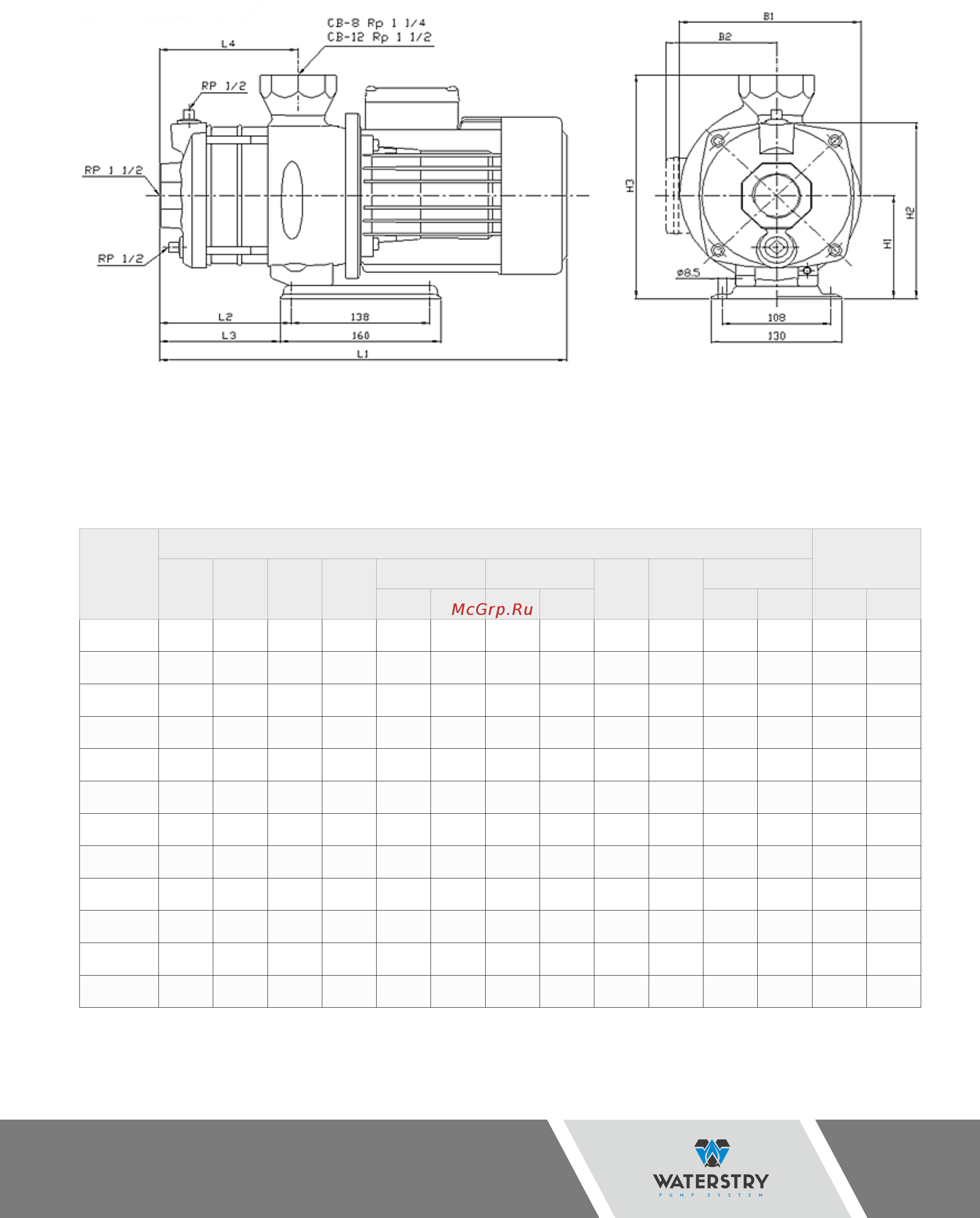

Размеры и масса CB-8, CB-12.
