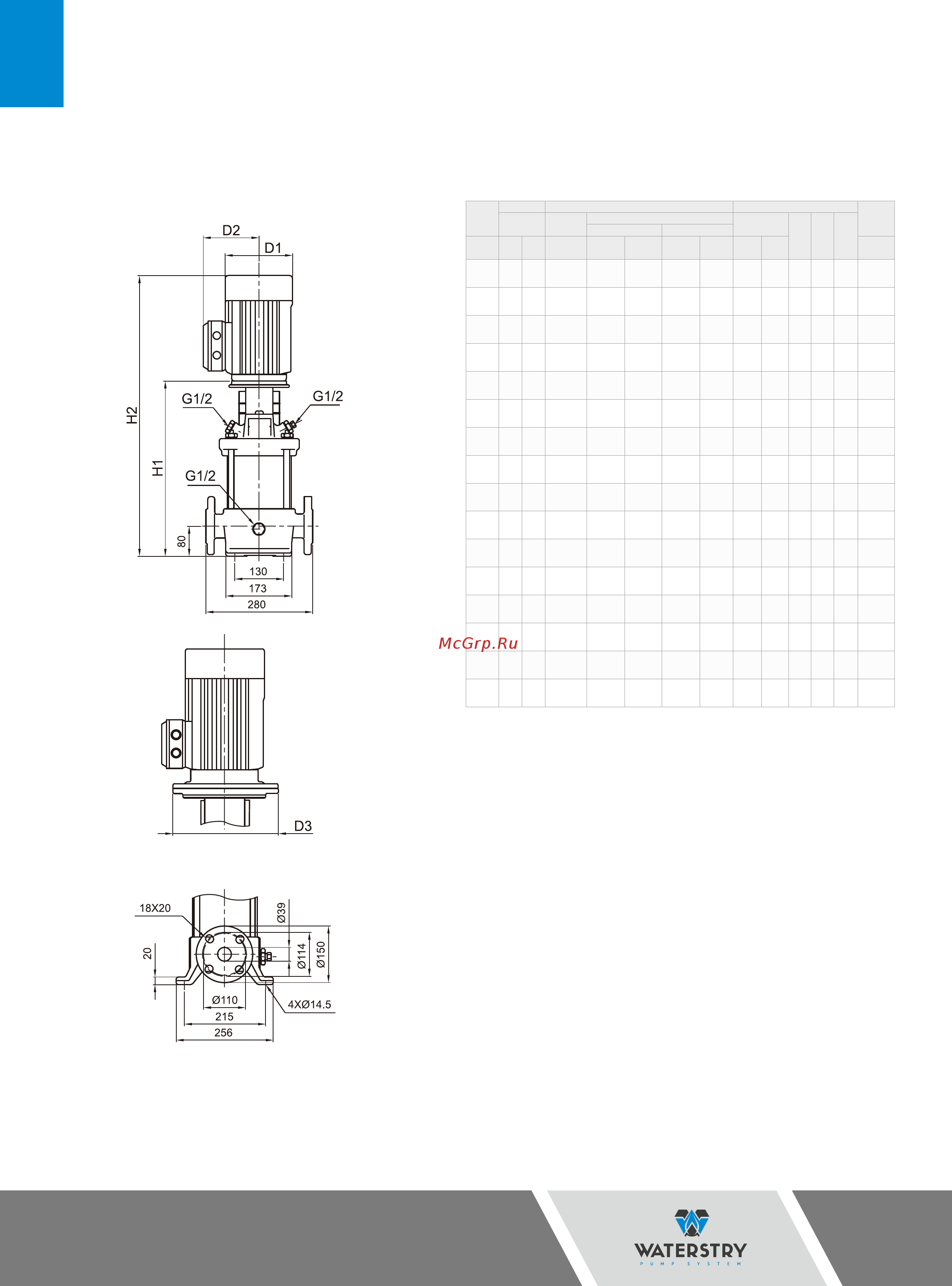

29
ТЕХНИЧЕСКИЕ
ДАННЫЕ
Серия SB 10
50Гц
Мотор Номинальный ток [A] Размеры[мм]
Вес нетто
[кг]
P 2 1ф
3ф
Фланец DIN
D1 D2 D3
(Δ220 / Y380В) (Δ380 / Y660В)
Модель [кВт] [л.с.] 220-240В 220-240В 380-415В 380-415В
380-
415В
H1 H2
Фланец
DIN
SB10-1 0,37 0,5 2,5– 2,5 1,7– 1,9 1,0– 1,1 — — 343 538 141 115 — 35,9
SB10-2 0,75 1,0 5,1– 4,1 3,4– 3,4 2,0– 2,0 — — 347 582 141 115 — 38,2
SB10-3 1,1 1,5 8,0– 6,9 4,8– 5,0 2,8– 2,9 — — 377 666 177 141 — 45,9
SB10-4 1,5 2,0 9,5– 8,9 6,2– 6,6 3,6– 3,8 — — 423 718 177 141 — 51,1
SB10-5 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 — — 453 748 177 141 — 53,9
SB10-6 2,2 3,0 13,4– 12,7 8,8– 9,4 5,1– 5,4 — — 483 778 177 141 — 55,0
SB10-7 3,0 4,0 — 11,8– 12,3 6,8– 7,1 6,8– 6,9 3,9– 4,0 518 834 197 147 — 65,2
SB10-8 3,0 4,0 — 11,8– 12,3 6,8– 7,1 6,8– 6,9 3,9– 4,0 548 864 197 147 — 66,1
SB10-9 3,0 4,0 — 11,8– 12,3 6,8– 7,1 6,8– 6,9 3,9– 4,0 578 894 197 147 — 67,3
SB10-10 4,0 5,5 — 15,1– 15,2 8,7– 8,8 8,7– 8,3 5,0– 4,8 608 934 220 161 — 72,3
SB10-12 4,0 5,5 — 15,1– 15,2 8,7– 8,8 8,7– 8,3 5,0– 4,8 668 994 220 161 — 74,4
SB10-14 5,5 7,5 — 18,7– 18,0 10,8– 10,4 10,9– 10,8 6,3– 6,2 760 1122 235 197 300 103,4
SB10-16 5,5 7,5 — 18,7– 18,0 10,8– 10,4 10,9– 10,8 6,3– 6,2 820 1182 235 197 300 105,5
SB10-18 7, 5 10 — 25,5– 24,9 14,7– 14,4 14,9– 14,8 8,6– 8,5 880 1285 235 197 300 112,5
SB10-20 7, 5 10 — 25,5– 24,9 14,7– 14,4 14,9– 14,8 8,6– 8,5 940 1345 235 197 300 115,6
SB10-22 7, 5 10 — 25,5– 24,9 14,7– 14,4 14,9– 14,8 8,6– 8,5 1000 1405 235 197 300 117,7
Фланец (DIN) PN16-25 / DN40
Фланец (JIS) 10K-20K / 40A
