Рисунок 169

Для того чтобы вставить элемент, следует нажать кнопку («Канал») па

нели инструментов или выбрать команду «Инструменты | Приборы | Канал (труб

ка)» главного меню.

Указатель мыши приобретет вид рамки будущего элемента. Следует пози

ционировать указатель на требуемом месте и нажать левую кнопку мыши. Эле

мент будет добавлен на экран или в окно проекта. Одновременно откроется окно

задания свойств элемента (см. рис. 170).

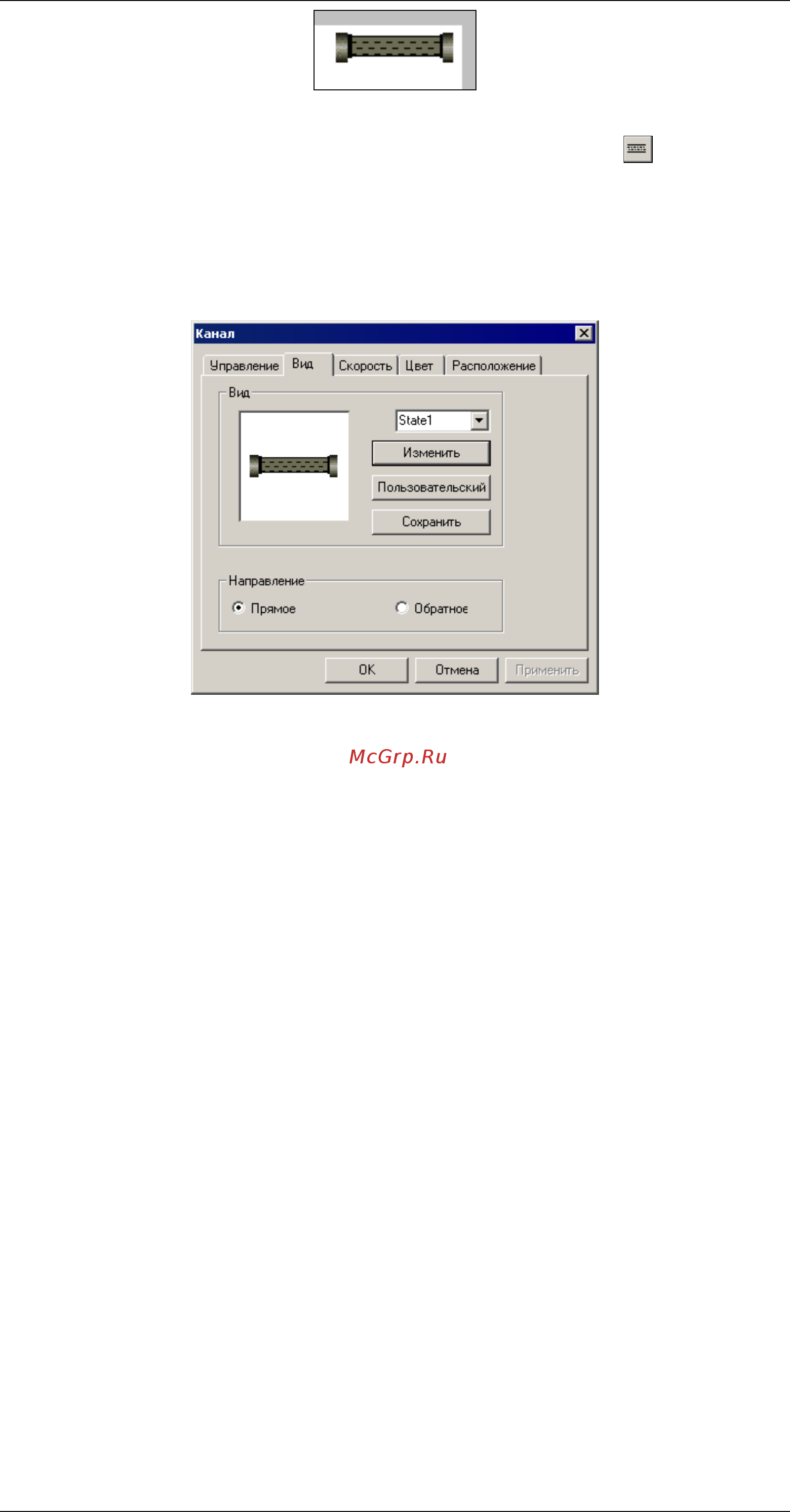

Рисунок 170

На вкладке «Вид» (см. рис. 170) задаются параметры отображения элемен

та.

В группе полей «Вид» можно просмотреть и, при необходимости, изменить

вид отображаемого элемента, соответствующий доступным его состояниям. Тре

буемое состояние выбирается из раскрывающегося списка в поле в верхней час

ти группы полей; заданный вид элемента при этом отображается в левой части

группы полей.

При необходимости изменить применяемый в проекте вид элемента следу

ет:

1) Выбрать из раскрывающегося списка в поле в верхней части группы

полей; требуемый режим работы элемента.

2) Нажать кнопку «Изменить». Откроется окно «Иллюстрация» (см. рис.

171).

3) В окне «Иллюстрация» – выбрать требуемый рисунок: выделить тре

буемый элемент в галерее изображений. Нажать кнопку «ОК» окна.

Для отказа от выбора – «Отмена».

При необходимости использовать в галерею

те.

аправление» выбором требуемой позиции переключателя

движения потока в отображаемом клапане («Прямое» –

слева

нажать кнопку

рисунки, не входящие

изображений, следует нажать кнопку «Пользовательский». Дальней

шая работа описана в п. 4.1.13.

4) Нажать кнопку «Сохранить». Измененные рисунки будут сохранены в

проек

В группе полей «Н

задается направление

 направо для горизонтально ориентированного рисунка или снизу  вверх

для вертикально ориентированного; «Обратное» – наоборот: справа  налево или

сверху  вниз).
