a) б)

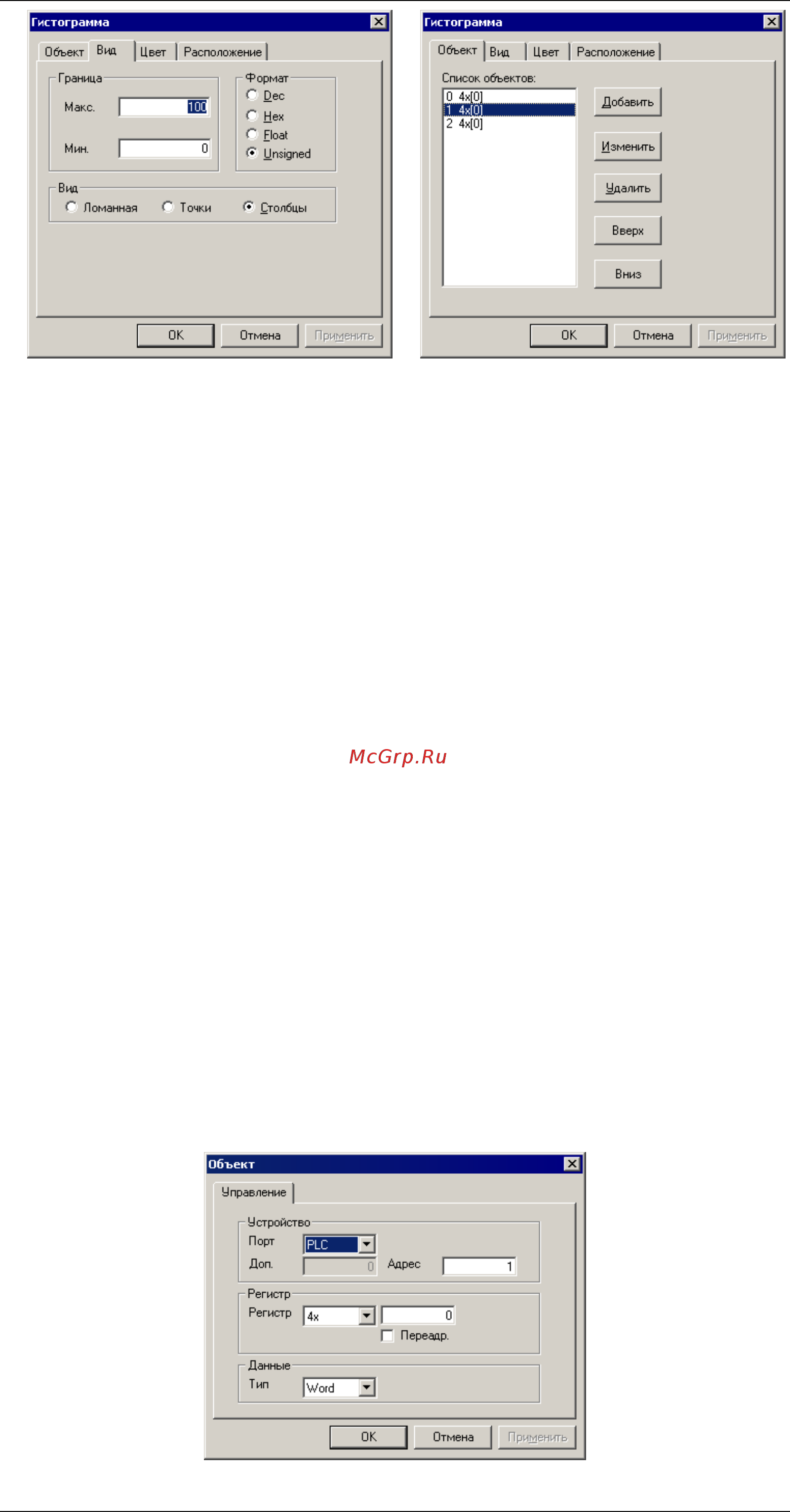

Рисунок 125

На вкладке «Вид» (см. рис. 125, а) задается вид отображаемого на экране

элемента и параметры

и

Dec – десятичный;

чный;

. рис. 124, а).

На вкладке «Управление» (см. рис. 125, б) задаются ячейки, значения кото

рых будут отображаться на экране.

По нажатию кнопки «Добавить» в список отображаемых ячеек добавляется

строка.

При выделении в спи отображаемых ячеек требуемой записи, по нажа

тию кнопки «Изменить» откры ается окно «Объект», в к ром задаются парамет

ры управления (см. рис. 126).

его отображения.

В группе полей «Шкала» задаются параметры шкалы линейки:

 В поле «Макс.» задается значение, которое будет соответствовать мак

симуму шкалы (например, «100», если в шкале будут отображаться зна

чения в процентах).

 В поле «Мин.» задается значение, которое будет соответствовать мин

муму шкалы (например, «0», если в шкале будут отображаться значения в

процентах).

В группе полей «Формат» задается формат отображаемых данных:



 Hex – шестнадцатири

 Float – стандартное 4байтовое плавающее число в IEEEформате;

 Unsigned – беззнаковый.

В группе полей «Вид» задается вид (способ) отображения данных:

 Ломаная – в виде линии графика, проходящего через точки, разме

щение которых на вертикальной оси рисунка пропорционально значе

ниям данных (см. рис. 124, б).

 Точки – в виде точек, размещение которых на вертикальной оси ри

сунка пропорционально значениям данных (см. рис. 124, в).

 Столбцы – в виде столбцов, высота которых пропорциональна значе

ниям данных (см

ске

в ото

Рисунок 126
