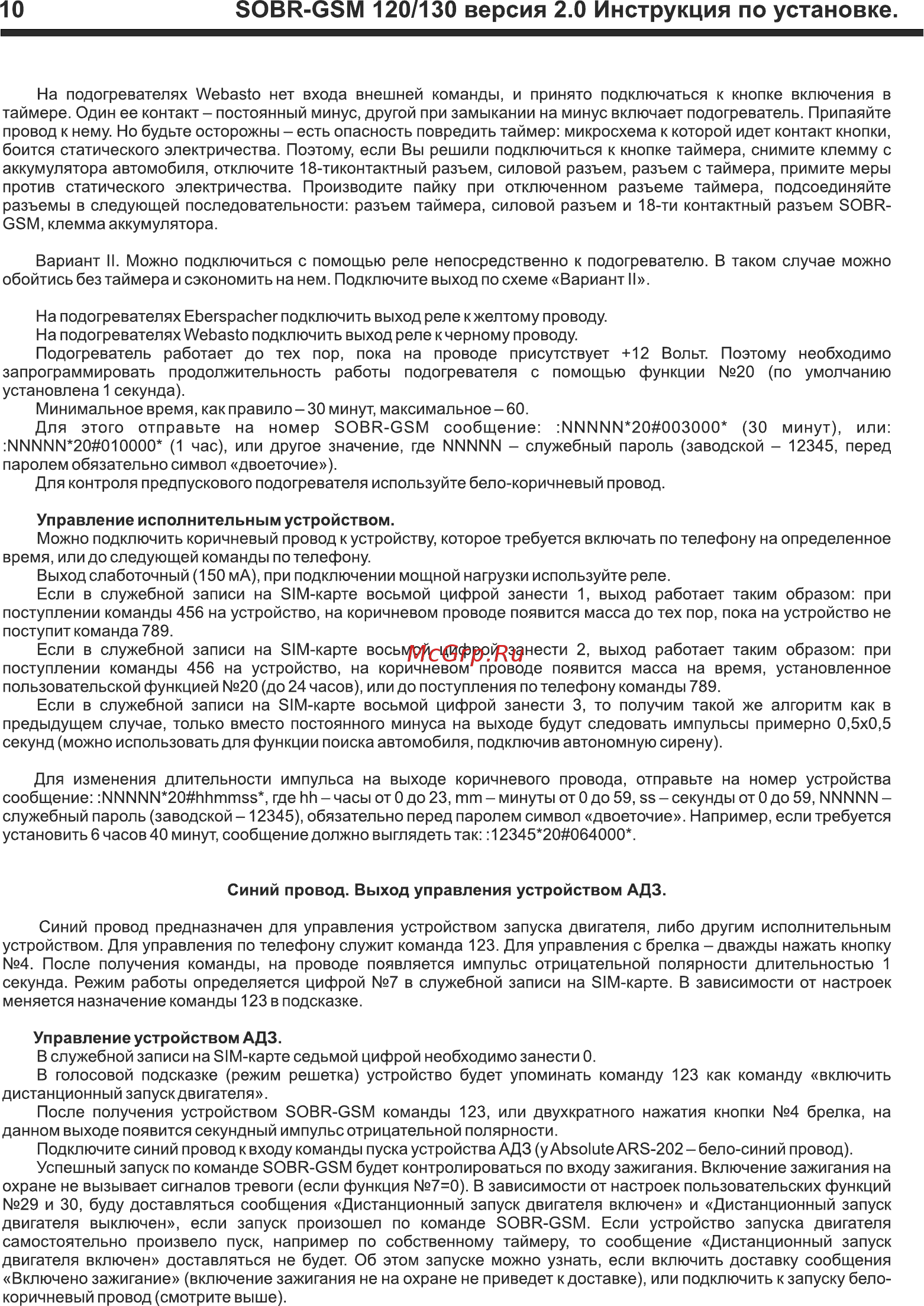

10 SOBR GSM 120 130 версия 2 0 Инструкция по установке На подогревателях Webasto нет входа внешней команды и принято подключаться к кнопке включения в таймере Один ее контакт постоянный минус другой при замыкании на минус включает подогреватель Припаяйте провод к нему Но будьте осторожны есть опасность повредить таймер микросхема к которой идет контакт кнопки боится статического электричества Поэтому если Вы решили подключиться к кнопке таймера снимите клемму с аккумулятора автомобиля отключите 18 тиконтактный разъем силовой разъем разъем с таймера примите меры против статического электричества Производите пайку при отключенном разъеме таймера подсоединяйте разъемы в следующей последовательности разъем таймера силовой разъем и 18 ти контактный разъем SOBRGSM клемма аккумулятора Вариант II Можно подключиться с помощью реле непосредственно к подогревателю В таком случае можно обойтись без таймера и сэкономить на нем Подключите выход по схеме Вариант II На подогревателях Eberspacher подключить выход реле к желтому проводу На подогревателях Webasto подключить выход реле к черному проводу Подогреватель работает до тех пор пока на проводе присутствует 12 Вольт Поэтому необходимо запрограммировать продолжительность работы подогревателя с помощью функции 20 по умолчанию установлена 1 секунда Минимальное время как правило 30 минут максимальное 60 Для этого отправьте на номер SOBR GSM сообщение NNNNN 20 003000 30 минут или NNNNN 20 010000 1 час или другое значение где NNNNN служебный пароль заводской 12345 перед паролем обязательно символ двоеточие Для контроля предпускового подогревателя используйте бело коричневый провод Управление исполнительным устройством Можно подключить коричневый провод к устройству которое требуется включать по телефону на определенное время или доследующей команды по телефону Выход слаботочный 150 мА при подключении мощной нагрузки используйте реле Если в служебной записи на SIM карте восьмой цифрой занести 1 выход работает таким образом при поступлении команды 456 на устройство на коричневом проводе появится масса до тех пор пока на устройство не поступит команда 789 Если в служебной записи на SIM карте восьмой цифрой занести 2 выход работает таким образом при поступлении команды 456 на устройство на коричневом проводе появится масса на время установленное пользовательской функцией 20 до 24 часов или до поступления по телефону команды 789 Если в служебной записи на SIM карте восьмой цифрой занести 3 то получим такой же алгоритм как в предыдущем случае только вместо постоянного минуса на выходе будут следовать импульсы примерно 0 5x0 5 секунд можно использовать для функции поиска автомобиля подключив автономную сирену Для изменения длительности импульса на выходе коричневого провода отправьте на номер устройства сообщение NNNNN 20 hhmmss где hh часы от 0 до 23 mm минуты от 0 до 59 ss секунды от 0 до 59 NNNNN служебный пароль заводской 12345 обязательно перед паролем символ двоеточие Например если требуется установить 6 часов 40 минут сообщение должно выглядеть так 12345 20 064000 Синий провод Выход управления устройством АДЗ Синий провод предназначен для управления устройством запуска двигателя либо другим исполнительным устройством Для управления по телефону служит команда 123 Для управления с брелка дважды нажать кнопку 4 После получения команды на проводе появляется импульс отрицательной полярности длительностью 1 секунда Режим работы определяется цифрой 7 в служебной записи на SIM карте В зависимости от настроек меняется назначение команды 123 в подсказке Управление устройством АДЗ В служебной записи на SIM карте седьмой цифрой необходимо занести 0 В голосовой подсказке режим решетка устройство будет упоминать команду 123 как команду включить дистанционный запуск двигателя После получения устройством SOBR GSM команды 123 или двухкратного нажатия кнопки 4 брелка на данном выходе появится секундный импульс отрицательной полярности Подключите синий провод к входу команды пуска устройства АДЗ у Absolute ARS 202 бело синий провод Успешный запуск по команде SOBR GSM будет контролироваться по входу зажигания Включение зажигания на охране не вызывает сигналов тревоги если функция 7 0 В зависимости от настроек пользовательских функций 29 и 30 буду доставляться сообщения Дистанционный запуск двигателя включен и Дистанционный запуск двигателя выключен если запуск произошел по команде SOBR GSM Если устройство запуска двигателя самостоятельно произвело пуск например по собственному таймеру то сообщение Дистанционный запуск двигателя включен доставляться не будет Об этом запуске можно узнать если включить доставку сообщения Включено зажигание включение зажигания не на охране не приведет к доставке или подключить к запуску бело коричневый провод смотрите выше
