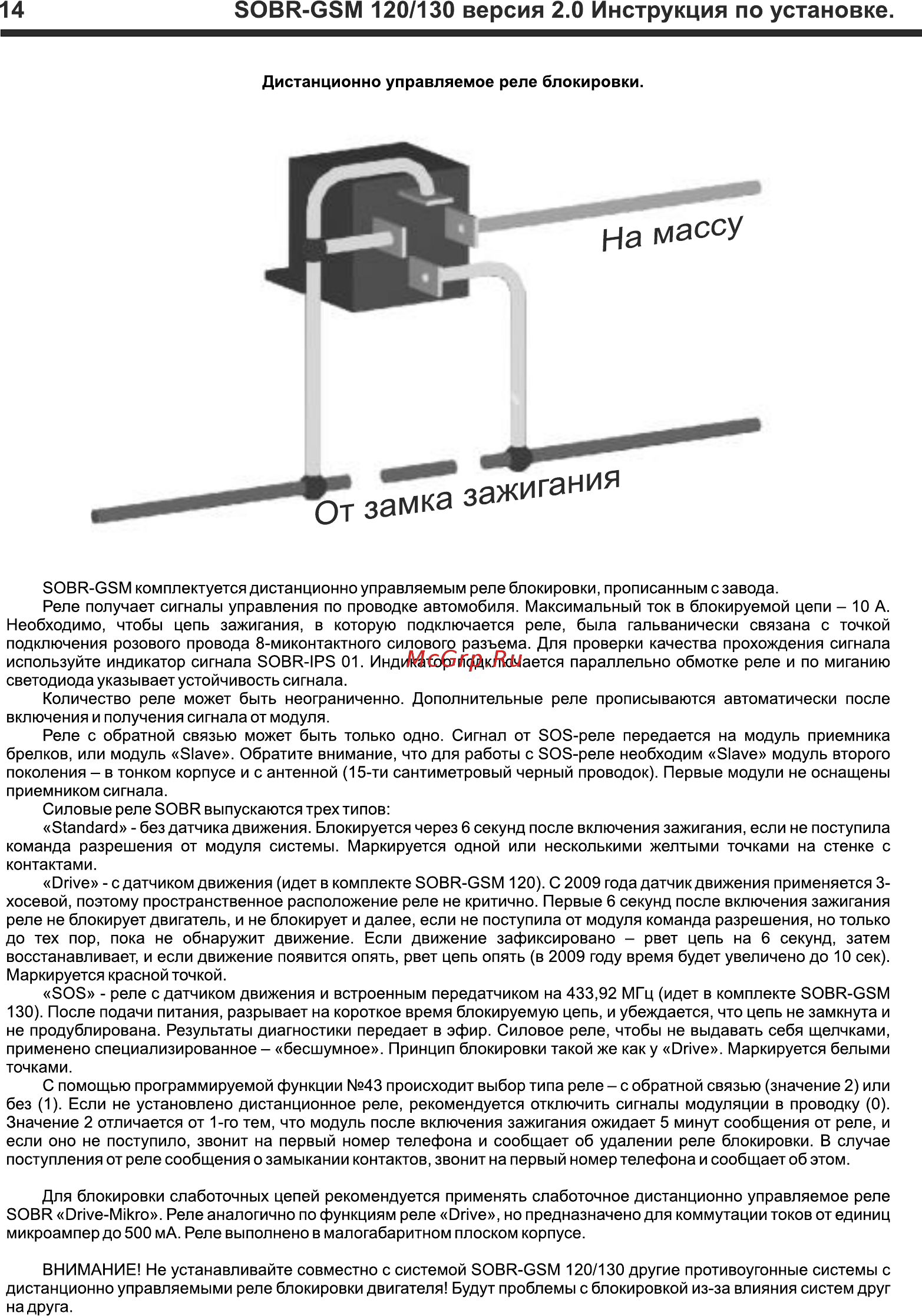

14 SOBR GSM 120 130 версия 2 0 Инструкция по установке Дистанционно управляемое реле блокировки SOBR GSM комплектуется дистанционно управляемым реле блокировки прописанным с завода Реле получает сигналы управления по проводке автомобиля Максимальный ток в блокируемой цепи 10 А Необходимо чтобы цепь зажигания в которую подключается реле была гальванически связана с точкой подключения розового провода 8 миконтактного силового разъема Для проверки качества прохождения сигнала используйте индикатор сигнала SOBR IPS 01 Индикатор подключается параллельно обмотке реле и по миганию светодиода указывает устойчивость сигнала Количество реле может быть неограниченно Дополнительные реле прописываются автоматически после включения и получения сигнала от модуля Реле с обратной связью может быть только одно Сигнал от SOS реле передается на модуль приемника брелков или модуль Slave Обратите внимание что для работы с SOS реле необходим Slave модуль второго поколения в тонком корпусе и с антенной 15 ти сантиметровый черный проводок Первые модули не оснащены приемником сигнала Силовые реле SOBR выпускаются трех типов Standard без датчика движения Блокируется через 6 секунд после включения зажигания если не поступила команда разрешения от модуля системы Маркируется одной или несколькими желтыми точками на стенке с контактами Drive с датчиком движения идет в комплекте SOBR GSM 120 С 2009 года датчик движения применяется 3хосевой поэтому пространственное расположение реле не критично Первые 6 секунд после включения зажигания реле не блокирует двигатель и не блокирует и далее если не поступила от модуля команда разрешения но только до тех пор пока не обнаружит движение Если движение зафиксировано рвет цепь на 6 секунд затем восстанавливает и если движение появится опять рвет цепь опять в 2009 году время будет увеличено до 10 сек Маркируется красной точкой SOS реле сдатчиком движения и встроенным передатчиком на 433 92 МГц идет в комплекте SOBR GSM 130 После подачи питания разрывает на короткое время блокируемую цепь и убеждается что цепь не замкнута и не продублирована Результаты диагностики передает в эфир Силовое реле чтобы не выдавать себя щелчками применено специализированное бесшумное Принцип блокировки такой же как у Drive Маркируется белыми точками С помощью программируемой функции 43 происходит выбор типа реле с обратной связью значение 2 или без 1 Если не установлено дистанционное реле рекомендуется отключить сигналы модуляции в проводку 0 Значение 2 отличается от 1 го тем что модуль после включения зажигания ожидает 5 минут сообщения от реле и если оно не поступило звонит на первый номер телефона и сообщает об удалении реле блокировки В случае поступления от реле сообщения о замыкании контактов звонит на первый номер телефона и сообщает об этом Для блокировки слаботочных цепей рекомендуется применять слаботочное дистанционно управляемое реле SOBR Drive Mikro Реле аналогично по функциям реле Drive но предназначено для коммутации токов от единиц микроампер до 500 мА Реле выполнено в малогабаритном плоском корпусе ВНИМАНИЕ Не устанавливайте совместно с системой SOBR GSM 120 130 другие противоугонные системы с дистанционно управляемыми реле блокировки двигателя Будут проблемы с блокировкой из за влияния систем друг на друга
