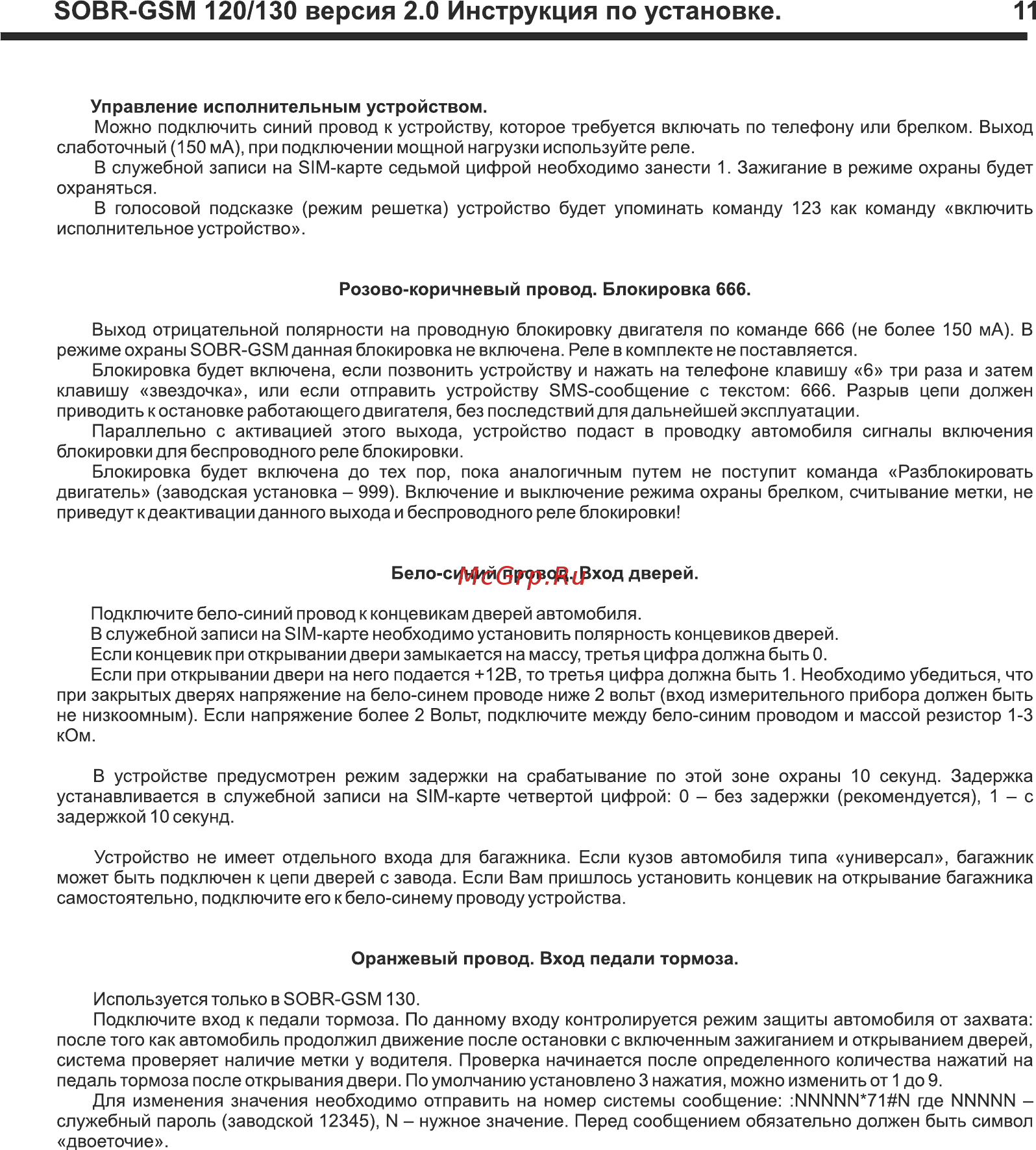

SOBR GSM 120 130 версия 2 0 Инструкция по установке 11 Управление исполнительным устройством Можно подключить синий провод к устройству которое требуется включать по телефону или брелком Выход слаботочный 150 мА при подключении мощной нагрузки используйте реле В служебной записи на SIM карте седьмой цифрой необходимо занести 1 Зажигание в режиме охраны будет охраняться В голосовой подсказке режим решетка устройство будет упоминать команду 123 как команду включить исполнительное устройство Розово коричневый провод Блокировка 666 Выход отрицательной полярности на проводную блокировку двигателя по команде 666 не более 150 мА В режиме охраны SOBR GSM данная блокировка не включена Реле в комплекте не поставляется Блокировка будет включена если позвонить устройству и нажать на телефоне клавишу 6 три раза и затем клавишу звездочка или если отправить устройству SMS сообщение с текстом 666 Разрыв цепи должен приводить к остановке работающего двигателя без последствий для дальнейшей эксплуатации Параллельно с активацией этого выхода устройство подаст в проводку автомобиля сигналы включения блокировки для беспроводного реле блокировки Блокировка будет включена до тех пор пока аналогичным путем не поступит команда Разблокировать двигатель заводская установка 999 Включение и выключение режима охраны брелком считывание метки не приведут к деактивации данного выхода и беспроводного реле блокировки Бело синий провод Вход дверей Подключите бело синий провод к концевикам дверей автомобиля В служебной записи на SIM карте необходимо установить полярность концевиков дверей Если концевик при открывании двери замыкается на массу третья цифра должна быть 0 Если при открывании двери на него подается 12В то третья цифра должна быть 1 Необходимо убедиться что при закрытых дверях напряжение на бело синем проводе ниже 2 вольт вход измерительного прибора должен быть не низкоомным Если напряжение более 2 Вольт подключите между бело синим проводом и массой резистор 1 3 кОм В устройстве предусмотрен режим задержки на срабатывание по этой зоне охраны 10 секунд Задержка устанавливается в служебной записи на SIM карте четвертой цифрой 0 без задержки рекомендуется 1 с задержкой 10 секунд Устройство не имеет отдельного входа для багажника Если кузов автомобиля типа универсал багажник может быть подключен к цепи дверей с завода Если Вам пришлось установить концевик на открывание багажника самостоятельно подключите его к бело синему проводу устройства Оранжевый провод Вход педали тормоза Используется только в SOBR GSM 130 Подключите вход к педали тормоза По данному входу контролируется режим защиты автомобиля от захвата после того как автомобиль продолжил движение после остановки с включенным зажиганием и открыванием дверей система проверяет наличие метки у водителя Проверка начинается после определенного количества нажатий на педаль тормоза после открывания двери По умолчанию установлено 3 нажатия можно изменить от 1 до 9 Для изменения значения необходимо отправить на номер системы сообщение NNNNN 71 N где NNNNN служебный пароль заводской 12345 N нужное значение Перед сообщением обязательно должен быть символ двоеточие
