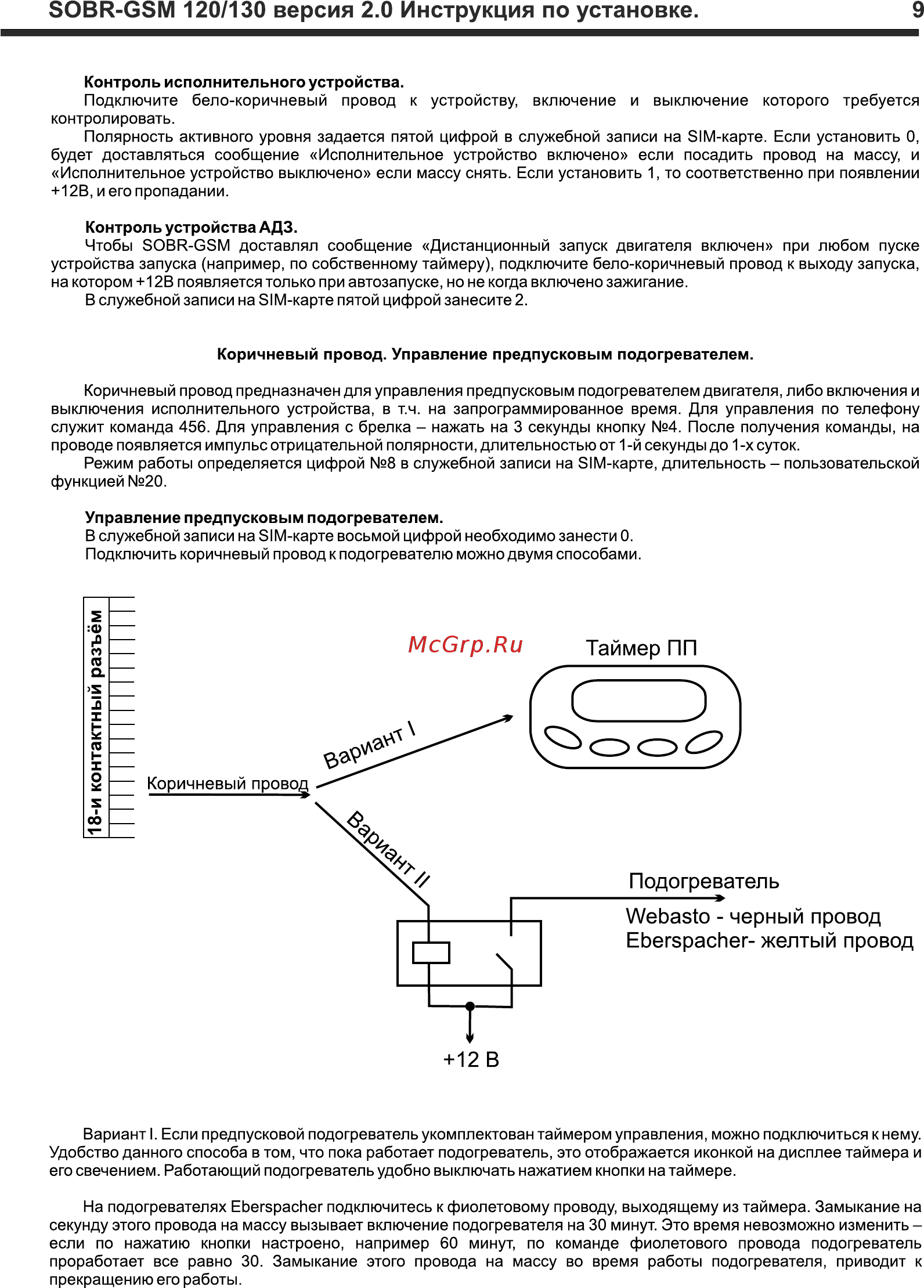

SOBR GSM 120 130 версия 2 0 Инструкция по установке 9 Контроль исполнительного устройства Подключите бело коричневый провод к устройству включение и выключение которого требуется контролировать Полярность активного уровня задается пятой цифрой в служебной записи на 31М карте Если установить 0 будет доставляться сообщение Исполнительное устройство включено если посадить провод на массу и Исполнительное устройство выключено если массу снять Если установить 1 то соответственно при появлении 12В и его пропадании Контроль устройства АДЗ Чтобы ЗОВР ЭЗМ доставлял сообщение Дистанционный запуск двигателя включен при любом пуске устройства запуска например по собственному таймеру подключите бело коричневый провод к выходу запуска на котором 12В появляется только при автозапуске но не когда включено зажигание В служебной записи на 31М карте пятой цифрой занесите 2 Коричневый провод Управление предпусковым подогревателем Коричневый провод предназначен для управления предпусковым подогревателем двигателя либо включения и выключения исполнительного устройства в т ч на запрограммированное время Для управления по телефону служит команда 456 Для управления с брелка нажать на 3 секунды кнопку 4 После получения команды на проводе появляется импульс отрицательной полярности длительностью от 1 й секунды до 1 х суток Режим работы определяется цифрой 8 в служебной записи на SIM карте длительность пользовательской функцией 20 Управление предпусковым подогревателем В служебной записи на SIM карте восьмой цифрой необходимо занести 0 Подключить коричневый провод к подогревателю можно двумя способами 12 В Вариант I Если предпусковой подогреватель укомплектован таймером управления можно подключиться к нему Удобство данного способа в том что пока работает подогреватель это отображается иконкой на дисплее таймера и его свечением Работающий подогреватель удобно выключать нажатием кнопки на таймере На подогревателях Ебегэрасбег подключитесь к фиолетовому проводу выходящему из таймера Замыкание на секунду этого провода на массу вызывает включение подогревателя на 30 минут Это время невозможно изменить если по нажатию кнопки настроено например 60 минут по команде фиолетового провода подогреватель проработает все равно 30 Замыкание этого провода на массу во время работы подогревателя приводит к прекращению его работы
