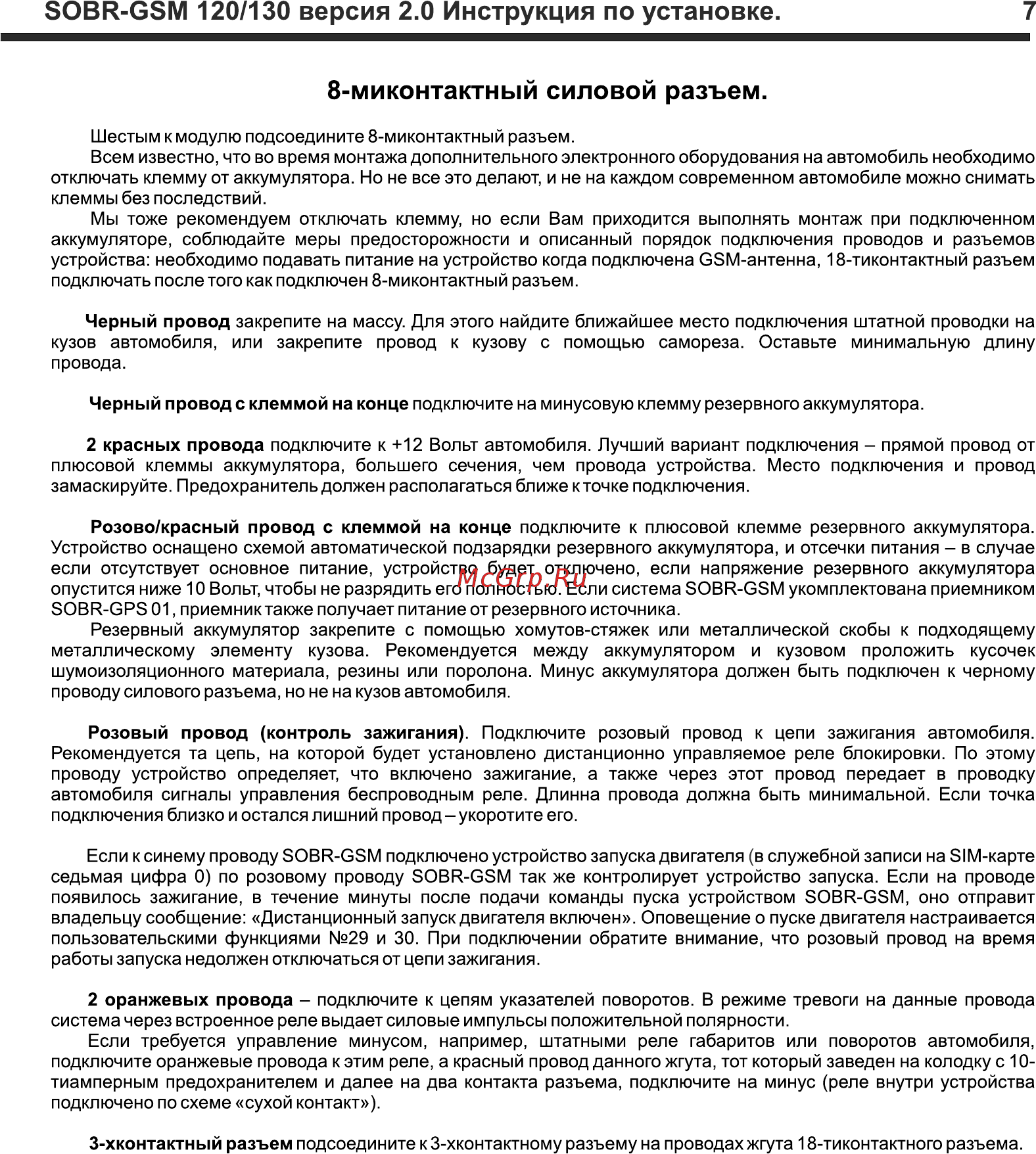

ЗОВЯ СЭМ 120 130 версия 2 0 Инструкция по установке 7 8 миконтактный силовой разъем Шестым к модулю подсоедините 8 миконтактный разъем Всем известно что во время монтажа дополнительного электронного оборудования на автомобиль необходимо отключать клемму от аккумулятора Но не все это делают и не на каждом современном автомобиле можно снимать клеммы без последствий Мы тоже рекомендуем отключать клемму но если Вам приходится выполнять монтаж при подключенном аккумуляторе соблюдайте меры предосторожности и описанный порядок подключения проводов и разъемов устройства необходимо подавать питание на устройство когда подключена СЭМ антенна 18 тиконтактный разъем подключать после того как подключен 8 миконтактный разъем Черный провод закрепите на массу Для этого найдите ближайшее место подключения штатной проводки на кузов автомобиля провода или закрепите провод к кузову с помощью самореза Оставьте минимальную длину Черный провод с клеммой на конце подключите на минусовую клемму резервного аккумулятора 2 красных провода подключите к 12 Вольт автомобиля Лучший вариант подключения прямой провод от плюсовой клеммы аккумулятора большего сечения чем провода устройства Место подключения и провод замаскируйте Предохранитель должен располагаться ближе кточке подключения Розово красный провод с клеммой на конце подключите к плюсовой клемме резервного аккумулятора Устройство оснащено схемой автоматической подзарядки резервного аккумулятора и отсечки питания в случае если отсутствует основное питание устройство будет отключено если напряжение резервного аккумулятора опустится ниже 10 Вольт чтобы не разрядить его полностью Если система ЗОВК СЭМ укомплектована приемником ЗОВК СРЭ 01 приемник также получает питание от резервного источника Резервный аккумулятор закрепите с помощью хомутов стяжек или металлической скобы к подходящему металлическому элементу кузова Рекомендуется между аккумулятором и кузовом проложить кусочек шумоизоляционного материала резины или поролона Минус аккумулятора должен быть подключен к черному проводу силового разъема но не на кузов автомобиля Розовый провод контроль зажигания Подключите розовый провод к цепи зажигания автомобиля Рекомендуется та цепь на которой будет установлено дистанционно управляемое реле блокировки По этому проводу устройство определяет что включено зажигание а также через этот провод передает в проводку автомобиля сигналы управления беспроводным реле Длинна провода должна быть минимальной Если точка подключения близко и остался лишний провод укоротите его Если к синему проводу ЗОВИ СЗМ подключено устройство запуска двигателя в служебной записи на 31М карте седьмая цифра 0 по розовому проводу ЗОВР СЗМ так же контролирует устройство запуска Если на проводе появилось зажигание в течение минуты после подачи команды пуска устройством ЗОВИ СЭМ оно отправит владельцу сообщение Дистанционный запуск двигателя включен Оповещение о пуске двигателя настраивается пользовательскими функциями 29 и 30 При подключении обратите внимание что розовый провод на время работы запуска недолжен отключаться от цепи зажигания 2 оранжевых провода подключите к цепям указателей поворотов В режиме тревоги на данные провода система через встроенное реле выдает силовые импульсы положительной полярности Если требуется управление минусом например штатными реле габаритов или поворотов автомобиля подключите оранжевые провода к этим реле а красный провод данного жгута тот который заведен на колодку с 10тиамперным предохранителем и далее на два контакта разъема подключите на минус реле внутри устройства подключено по схеме сухой контакт 3 хконтактный разъем подсоедините к 3 хконтактному разъему на проводах жгута 18 тиконтактного разъема
