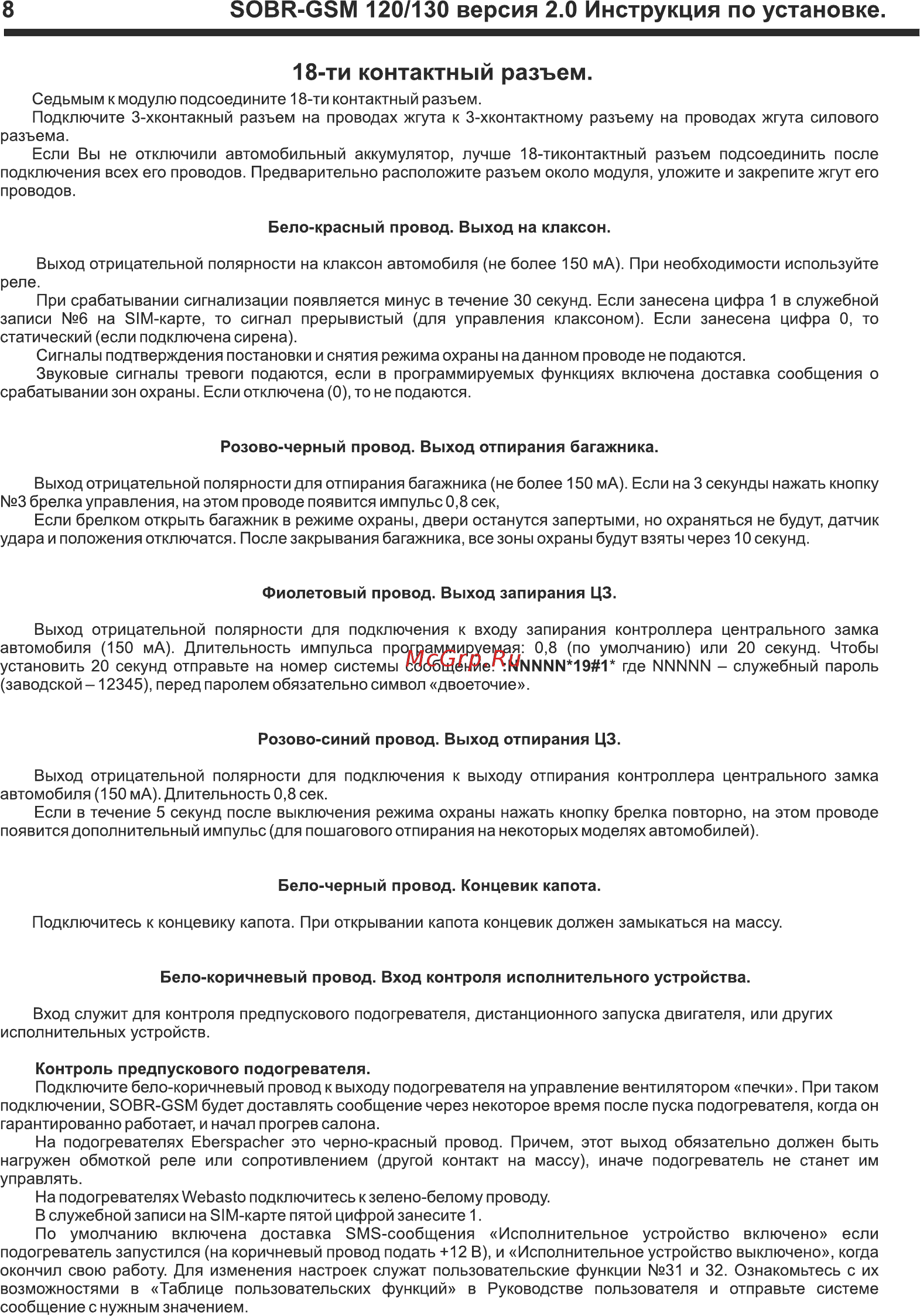

8 SOBR GSM 120 130 версия 2 0 Инструкция по установке 18 ти контактный разъем Седьмым к модулю подсоедините 18 ти контактный разъем Подключите 3 хконтакный разъем на проводах жгута к 3 хконтактному разъему на проводах жгута силового разъема Если Вы не отключили автомобильный аккумулятор лучше 18 тиконтактный разъем подсоединить после подключения всех его проводов Предварительно расположите разъем около модуля уложите и закрепите жгут его проводов Бело красный провод Выход на клаксон Выход отрицательной полярности на клаксон автомобиля не более 150 мА При необходимости используйте реле При срабатывании сигнализации появляется минус в течение 30 секунд Если занесена цифра 1 в служебной записи 6 на SIM карте то сигнал прерывистый для управления клаксоном Если занесена цифра 0 то статический если подключена сирена Сигналы подтверждения постановки и снятия режима охраны на данном проводе не подаются Звуковые сигналы тревоги подаются если в программируемых функциях включена доставка сообщения о срабатывании зон охраны Если отключена 0 то не подаются Розово черный провод Выход отпирания багажника Выход отрицательной полярности для отпирания багажника не более 150 мА Если на 3 секунды нажать кнопку 3 брелка управления на этом проводе появится импульс 0 8 сек Если брелком открыть багажник в режиме охраны двери останутся запертыми но охраняться не будут датчик удара и положения отключатся После закрывания багажника все зоны охраны будут взяты через 10 секунд Фиолетовый провод Выход запирания ЦЗ Выход отрицательной полярности для подключения к входу запирания контроллера центрального замка автомобиля 150 мА Длительность импульса программируемая 0 8 по умолчанию или 20 секунд Чтобы установить 20 секунд отправьте на номер системы сообщение NNNNN 19 1 где NNNNN служебный пароль заводской 12345 перед паролем обязательно символ двоеточие Розово синий провод Выход отпирания ЦЗ Выход отрицательной полярности для подключения к выходу отпирания контроллера центрального замка автомобиля 150 мА Длительность 0 8 сек Если в течение 5 секунд после выключения режима охраны нажать кнопку брелка повторно на этом проводе появится дополнительный импульс для пошагового отпирания на некоторых моделях автомобилей Бело черный провод Концевик капота Подключитесь к концевику капота При открывании капота концевик должен замыкаться на массу Бело коричневый провод Вход контроля исполнительного устройства Вход служит для контроля предпускового подогревателя дистанционного запуска двигателя или других исполнительных устройств Контроль предпускового подогревателя Подключите бело коричневый провод к выходу подогревателя на управление вентилятором печки При таком подключении SOBR GSM будет доставлять сообщение через некоторое время после пуска подогревателя когда он гарантированно работает и начал прогрев салона На подогревателях Eberspacher это черно красный провод Причем этот выход обязательно должен быть нагружен обмоткой реле или сопротивлением другой контакт на массу иначе подогреватель не станет им управлять На подогревателях Webasto подключитесь к зелено белому проводу В служебной записи на SIM карте пятой цифрой занесите 1 По умолчанию включена доставка SMS сообщения Исполнительное устройство включено если подогреватель запустился на коричневый провод подать 12 В и Исполнительное устройство выключено когда окончил свою работу Для изменения настроек служат пользовательские функции 31 и 32 Ознакомьтесь с их возможностями в Таблице пользовательских функций в Руководстве пользователя и отправьте системе сообщение с нужным значением
