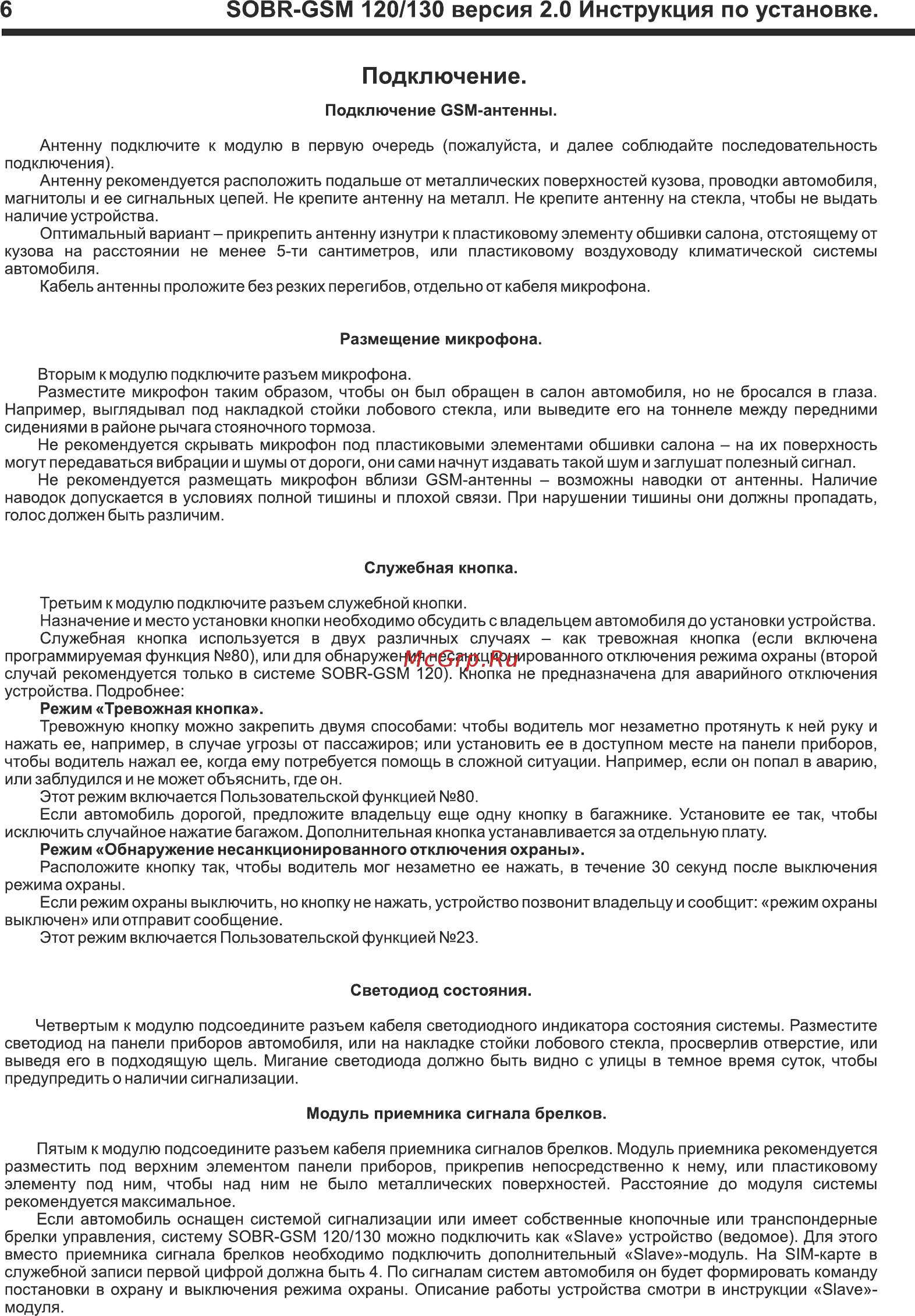

6 SOBR GSM 120 130 версия 2 0 Инструкция по установке Подключение Подключение GSM антенны Антенну подключите к модулю в первую очередь пожалуйста и далее соблюдайте последовательность подключения Антенну рекомендуется расположить подальше от металлических поверхностей кузова проводки автомобиля магнитолы и ее сигнальных цепей Не крепите антенну на металл Не крепите антенну на стекла чтобы не выдать наличие устройства Оптимальный вариант прикрепить антенну изнутри к пластиковому элементу обшивки салона отстоящему от кузова на расстоянии не менее 5 ти сантиметров или пластиковому воздуховоду климатической системы автомобиля Кабель антенны проложите без резких перегибов отдельно от кабеля микрофона Размещение микрофона Вторым к модулю подключите разъем микрофона Разместите микрофон таким образом чтобы он был обращен в салон автомобиля но не бросался в глаза Например выглядывал под накладкой стойки лобового стекла или выведите его на тоннеле между передними сидениями в районе рычага стояночного тормоза Не рекомендуется скрывать микрофон под пластиковыми элементами обшивки салона на их поверхность могут передаваться вибрации и шумы от дороги они сами начнут издавать такой шум и заглушат полезный сигнал Не рекомендуется размещать микрофон вблизи GSM антенны возможны наводки от антенны Наличие наводок допускается в условиях полной тишины и плохой связи При нарушении тишины они должны пропадать голос должен быть различим Служебная кнопка Третьим к модулю подключите разъем служебной кнопки Назначение и место установки кнопки необходимообсудить с владельцем автомобиля до установки устройства Служебная кнопка используется в двух различных случаях как тревожная кнопка если включена программируемая функция 80 или для обнаружения несанкционированного отключения режима охраны второй случай рекомендуется только в системе SOBR GSM 120 Кнопка не предназначена для аварийного отключения устройства Подробнее Режим Тревожная кнопка Тревожную кнопку можно закрепить двумя способами чтобы водитель мог незаметно протянуть к ней руку и нажать ее например в случае угрозы от пассажиров или установить ее в доступном месте на панели приборов чтобы водитель нажал ее когда ему потребуется помощь в сложной ситуации Например если он попал в аварию или заблудился и не может объяснить где он Этот режим включается Пользовательской функцией 80 Если автомобиль дорогой предложите владельцу еще одну кнопку в багажнике Установите ее так чтобы исключить случайное нажатие багажом Дополнительная кнопка устанавливается за отдельную плату Режим Обнаружение несанкционированного отключения охраны Расположите кнопку так чтобы водитель мог незаметно ее нажать в течение 30 секунд после выключения режима охраны Если режим охраны выключить но кнопку не нажать устройство позвонит владельцу и сообщит режим охраны выключен или отправит сообщение Этот режим включается Пользовательской функцией 23 Светодиод состояния Четвертым к модулю подсоедините разъем кабеля светодиодного индикатора состояния системы Разместите светодиод на панели приборов автомобиля или на накладке стойки лобового стекла просверлив отверстие или выведя его в подходящую щель Мигание светодиода должно быть видно с улицы в темное время суток чтобы предупредить о наличии сигнализации Модуль приемника сигнала брелков Пятым к модулю подсоедините разъем кабеля приемника сигналов брелков Модуль приемника рекомендуется разместить под верхним элементом панели приборов прикрепив непосредственно к нему или пластиковому элементу под ним чтобы над ним не было металлических поверхностей Расстояние до модуля системы рекомендуется максимальное Если автомобиль оснащен системой сигнализации или имеет собственные кнопочные или транспондерные брелки управления систему SOBR GSM 120 130 можно подключить как Slave устройство ведомое Для этого вместо приемника сигнала брелков необходимо подключить дополнительный Slave модуль На SIM карте в служебной записи первой цифрой должна быть 4 По сигналам систем автомобиля он будет формировать команду постановки в охрану и выключения режима охраны Описание работы устройства смотри в инструкции Slave м од ул я
