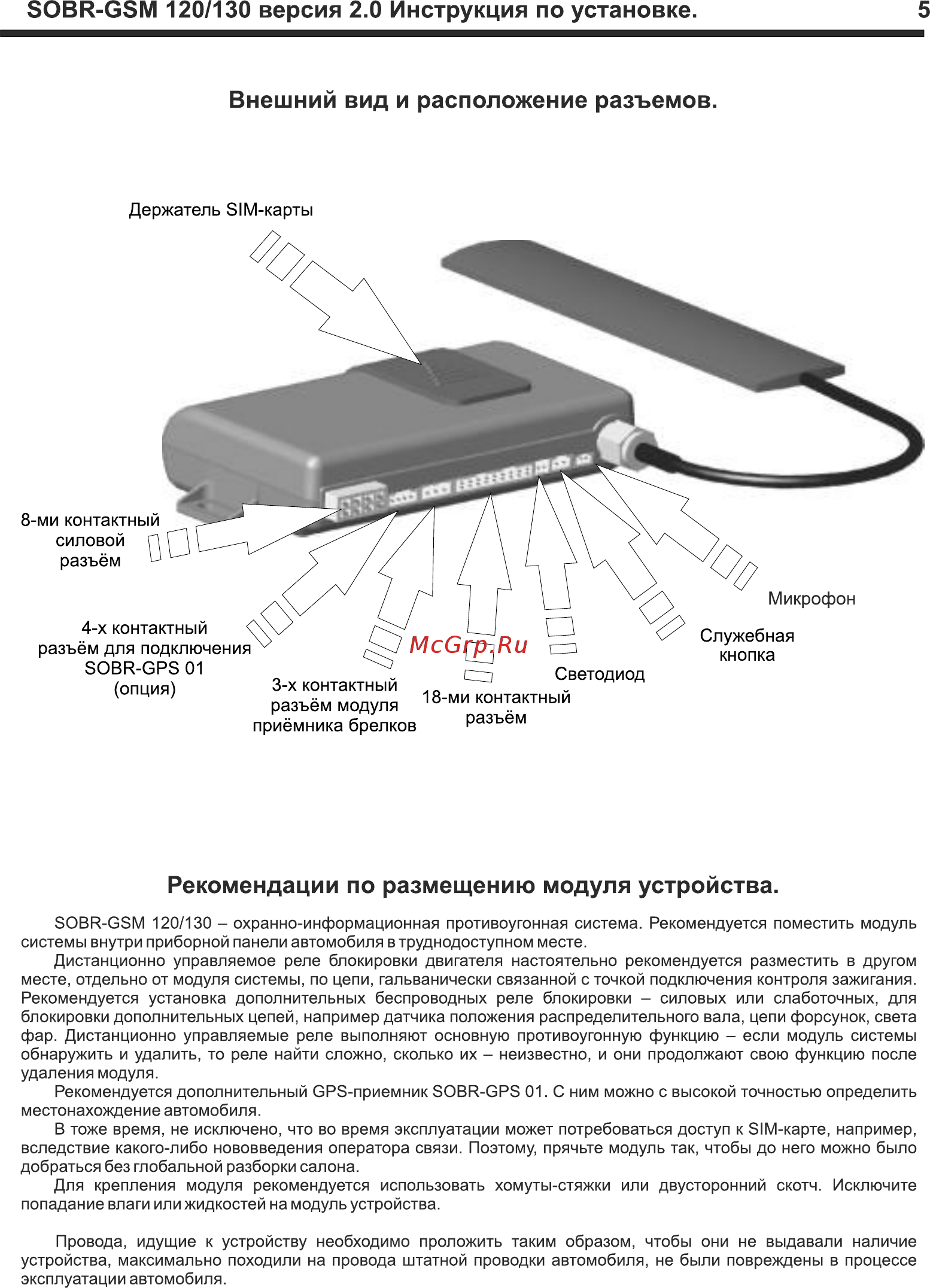

SOBR GSIV1 120 130 версия 2 0 Инструкция по установке 5 Внешний вид и расположение разъемов Держатель 51М карты 8 ми контактный силовой П разъём и Микрофон 4 х контактный разъём для подключ ЗОВК СРЗ 01 опция Служебная кнопка сз Светодиод 3 х контактный _ разъём модуля 18 ми контактный приёмника брелков разъем Рекомендации по размещению модуля устройства ЗОВИ бЭМ 120 130 охранно информационная противоугонная система Рекомендуется поместить модуль системы внутри приборной панели автомобиля в труднодоступном месте Дистанционно управляемое реле блокировки двигателя настоятельно рекомендуется разместить в другом месте отдельно от модуля системы по цепи гальванически связанной сточкой подключения контроля зажигания Рекомендуется установка дополнительных беспроводных реле блокировки силовых или слаботочных для блокировки дополнительных цепей например датчика положения распределительного вала цепи форсунок света фар Дистанционно управляемые реле выполняют основную противоугонную функцию если модуль системы обнаружить и удалить то реле найти сложно сколько их неизвестно и они продолжают свою функцию после удаления модуля Рекомендуется дополнительный СРЗ приемник ЭОВР СРЗ 01 С ним можно с высокой точностью определить местонахождение автомобиля В тоже время не исключено что во время эксплуатации может потребоваться доступ к 31М карте например вследствие какого либо нововведения оператора связи Поэтому прячьте модуль так чтобы до него можно было добраться без глобальной разборки салона Для крепления модуля рекомендуется использовать хомуты стяжки или двусторонний скотч Исключите попадание влаги или жидкостей на модуль устройства Провода идущие к устройству необходимо проложить таким образом чтобы они не выдавали наличие устройства максимально походили на провода штатной проводки автомобиля не были повреждены в процессе эксплуатации автомобиля
