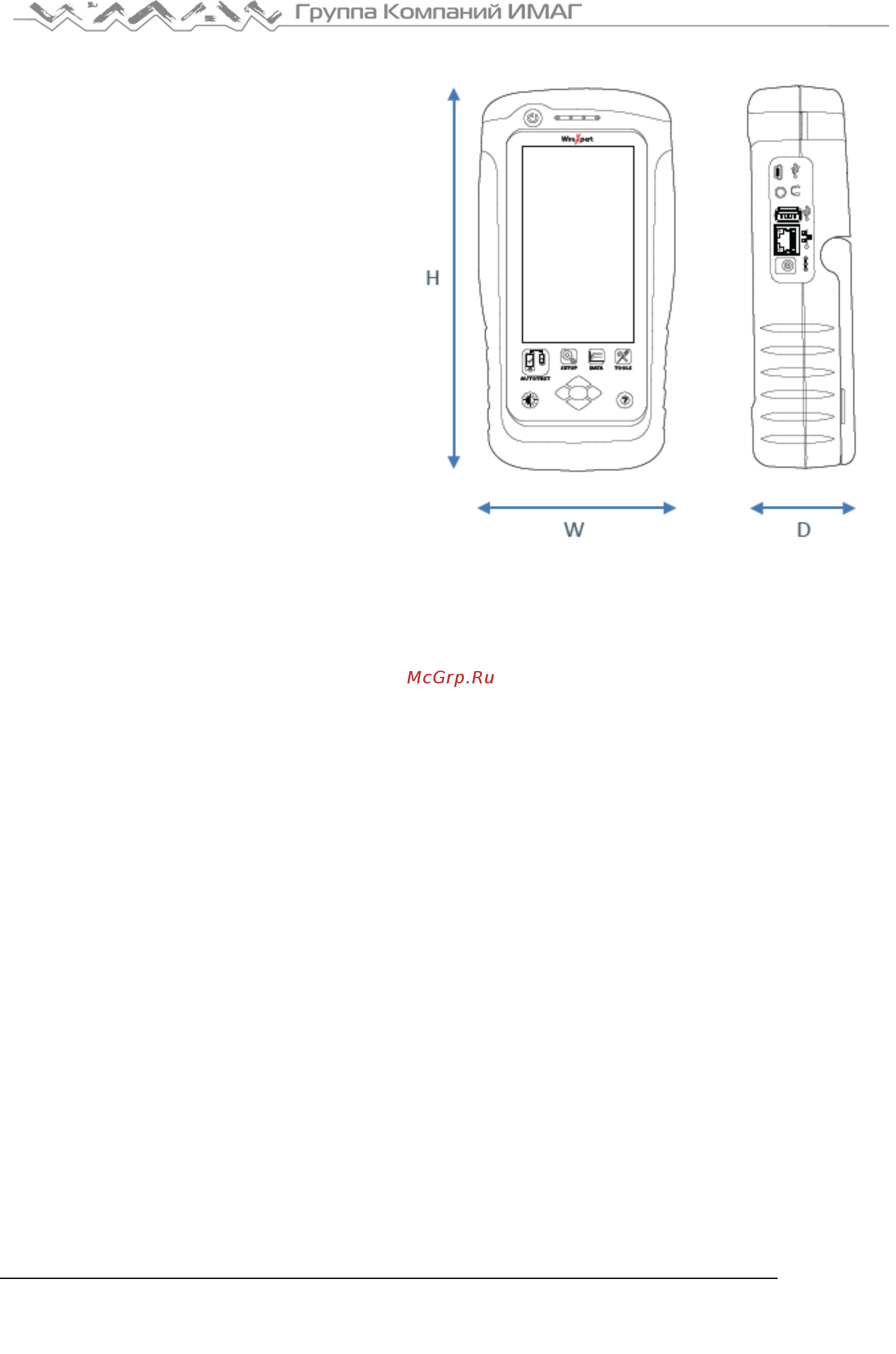

3.8 Габариты
• Габариты: 220 мм (высота H) х 110
(ширина W) х 53 мм (толщина D)
• Масса: Приблизительно 1,0 кг
3.9 Условия окружающей
среды
• Рабочая температура: От 0°C до 40°C
• Температура хранения: От 20°C до 60°C
• Относительная влажность: От 10% до 80%
