4 Пользовательский интерфейс устройства WireXpert

4.1 Сенсорный экран

Для создания более гибкой системы и быстрого доступа к меню в прошивке версии 7.0 был обновлен

графический интерфейс пользователя (GUI).

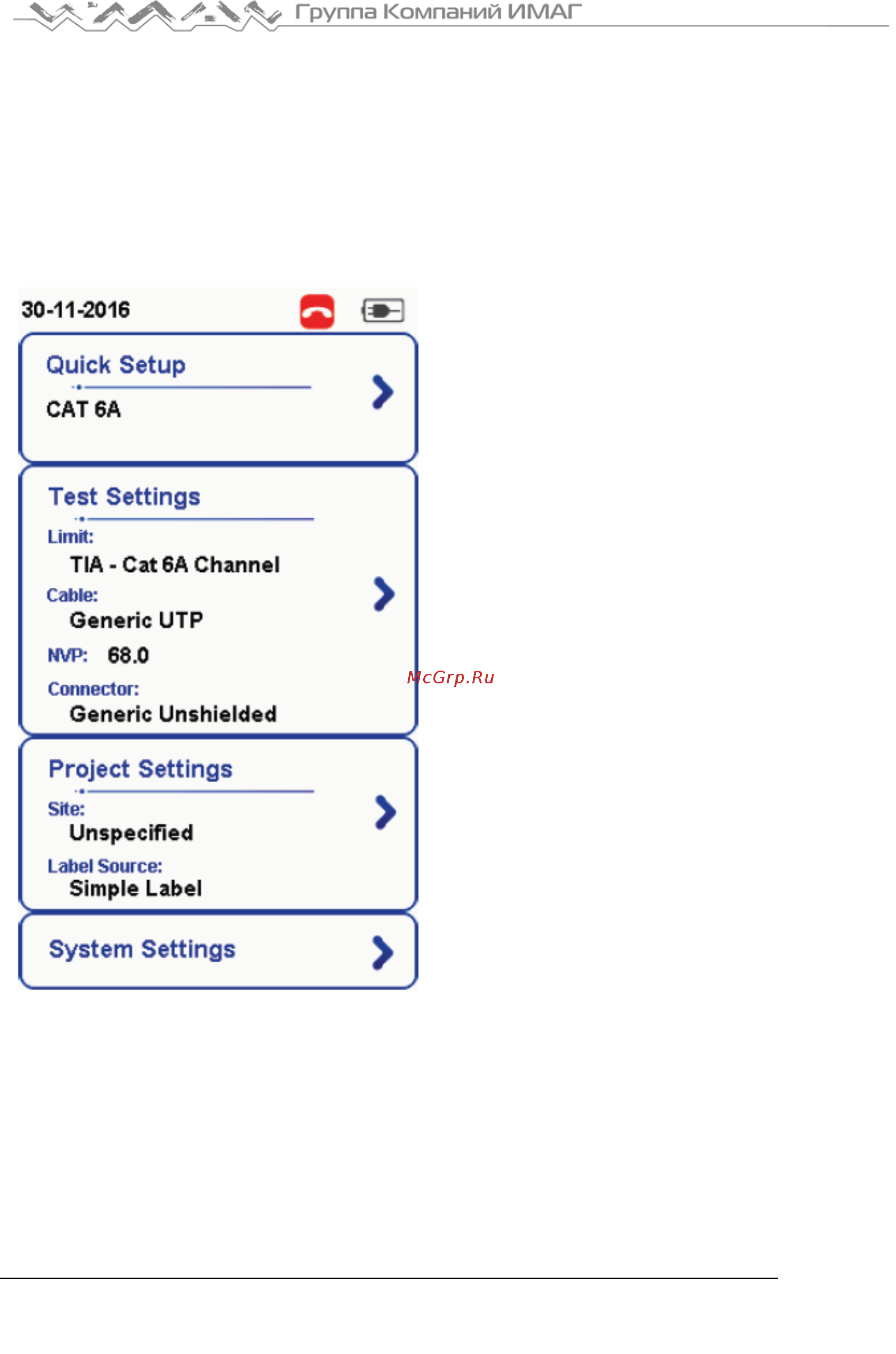

При загрузке устройства WireXpert открывается экран SETUP (Настройка). Этот экран разделен на пять

групп:

1. Панель состояния

2. Группа быстрой настройки (Quick Setup)

3. Группа настройки тестирования (Test Settings)

4. Группа настройки проекта (Project Settings)

5. Группа системных настроек (System Settings)

1. На панели состояния отображаются текущая дата и время, состояние переговорного устройства и

уровень заряда аккумуляторной батареи. Для изменения/просмотра настроек касайтесь иконок.

2. Группа быстрой настройки (Quick Setup) обеспечивает быстрый выбор из предварительно

настроенных конфигураций.

3. Группа настройки тестирования (Test Settings) предоставляет конфигурации, ориентированные на

результаты, которые позволяют выполнять автоматическое тестирование (AUTOTEST).

4. Группа настройки проекта (Project Settings) включает конфигурации, не ориентированные на

результаты, которые используются до автоматического тестирования (AUTOTEST).

5. Группа системных настроек (System Settings) включает настройки устройства, времени,

местоположения и конфигурации, связанные с устройством.
