7 Проведение автоматического тестирования (AUTOTEST)

7.1 Общее описание автоматического тестирования (AUTOTEST)

После выбора настроек и предельных условий тестирования нажмите кнопку [AUTOTEST]. Если новые

параметры не настроены, устройство WireXpert для выполнения автоматического тестирования будет

использовать предыдущие сделанные настройки или заводские настройки.

По завершении автоматического тестирования (AUTOTEST) устройство WireXpert отобразит общий

результат, указав PASS (годен) или FAIL (негоден). Для просмотра подробных результатов нажмите

кнопку [View], а для сохранения результатов нажмите кнопку [Save].

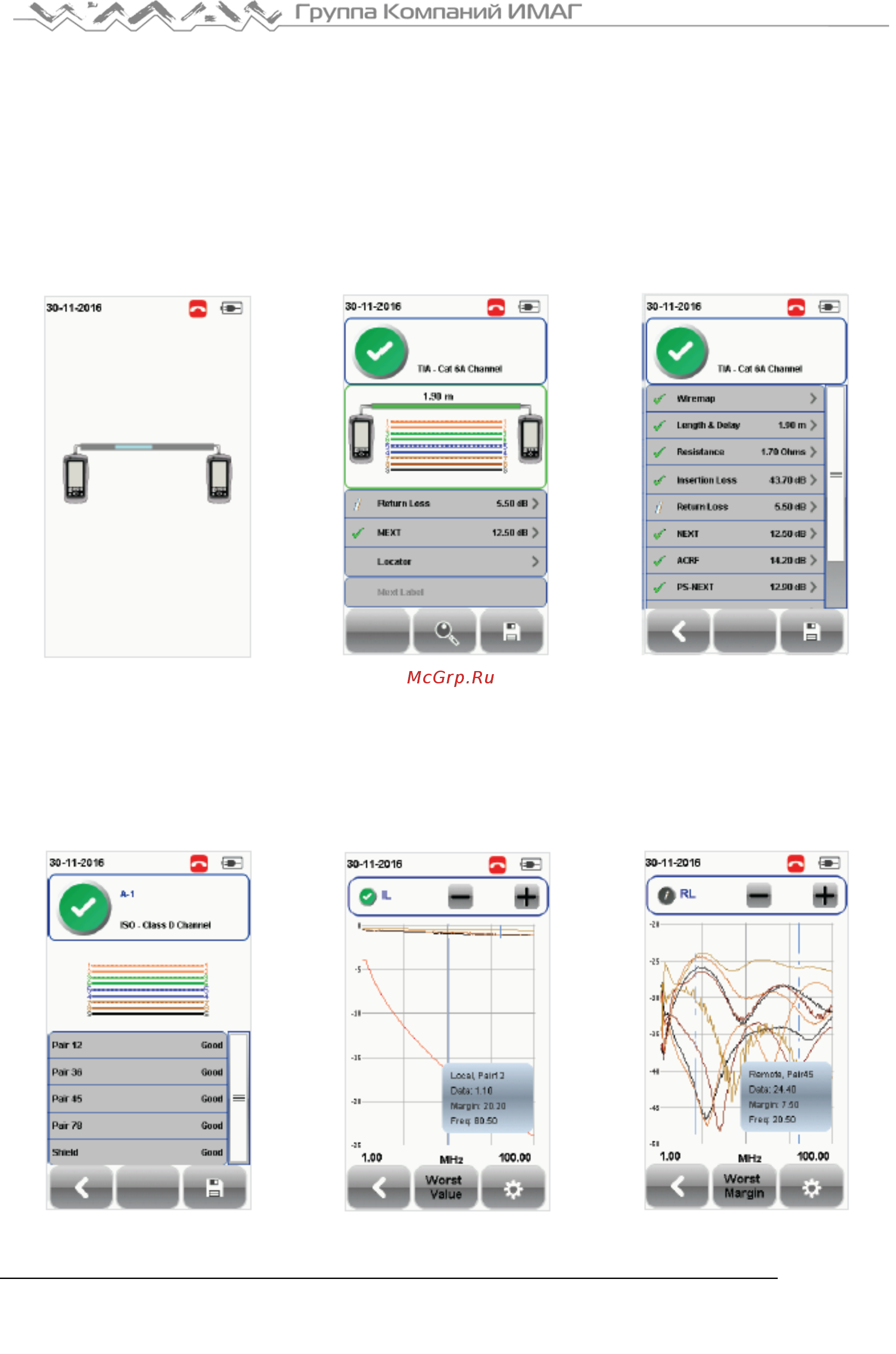

Выполняется автоматическое

тестирование

Автоматическое тестирование

завершено

Просмотр результатов

Чтобы отобразить более полные индивидуальные результаты, нажмите на параметр.

На экране графика нажмите кнопку [Worst Margin] для просмотра наихудшего значения относительно

предельной величины. Нажмите еще раз для просмотра [Worst Value] (наихудшее значение) или

нажмите кнопку [Manage] для получения доступа к другим опциям.

Разводка проводов

Вносимые потери

Обратные потери
