проверку разводки проводов в Test Settings (Настройки тестирования)  Test Options (Опции

тестирования)  Lab (Лаборатория)  Wire map (Разводка проводов).

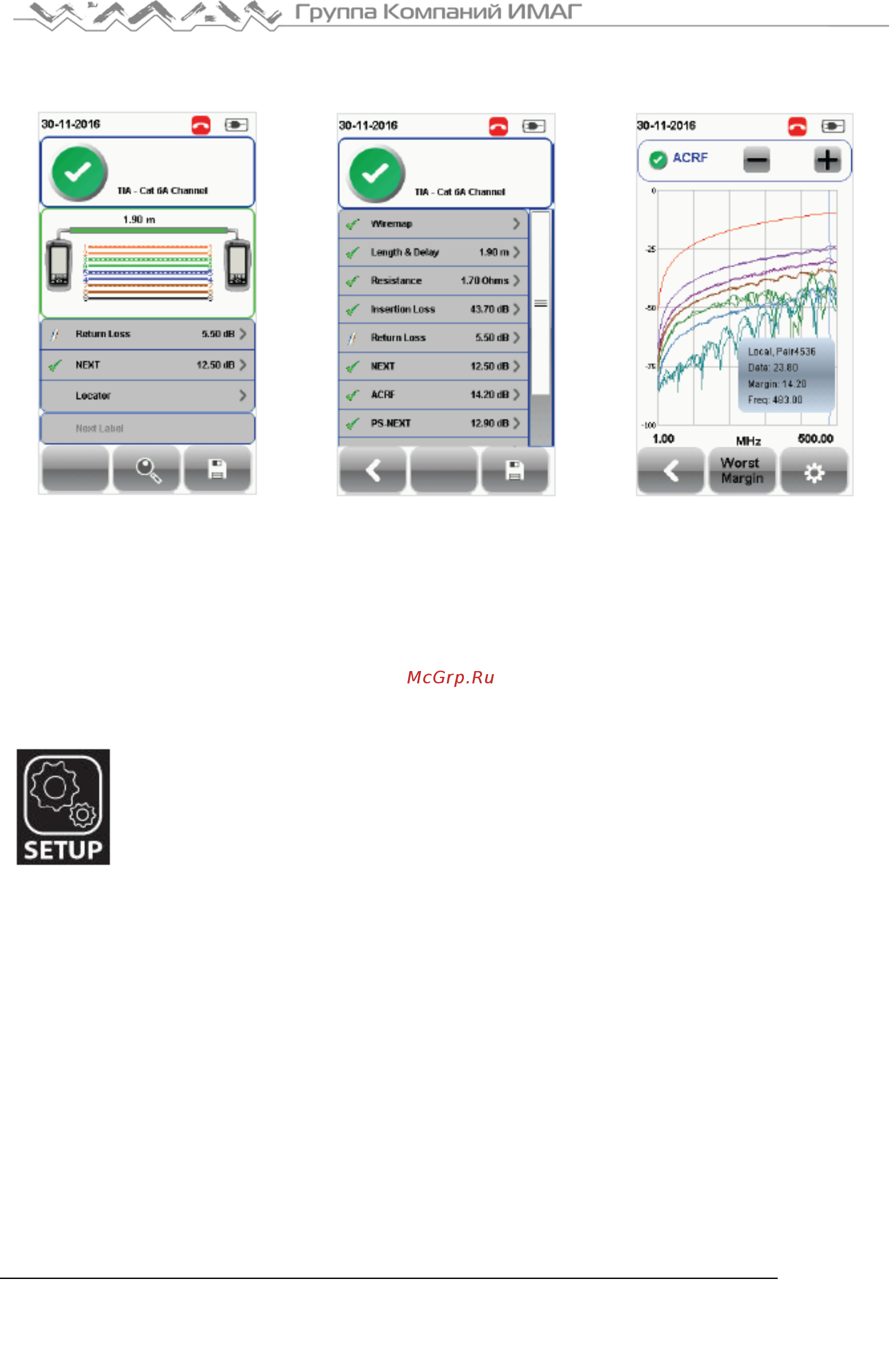

Результаты автоматического

тестирования

Просмотр (View) результатов

тестирования

Графики

На экране сводных результатов будут отображены два параметра с худшими результатами

тестирования. Чтобы просмотреть подробные результаты, нажмите кнопку [View].

Тип результатов будет отличаться в зависимости от предельных условий тестирования (Test Limits) и

типа кабеля.

Результаты тестирования на скриншотах предназначены только для иллюстрации и не представляют

рекомендованные значения тестирования.

4.2.2 Кнопка [SETUP]

Кнопка [SETUP (Настройка)] позволяет получить доступ к настройке параметров,

необходимых для проведения автоматического тестирования (AUTOTEST) и

конфигурирования устройства.

К этим опциям относятся:

4.2.2.1 Quick Settings (Быстрые настройки)

Опция Quick Settings (Быстрые настройки) обеспечивает быстрый выбор с использованием

предварительно заданных конфигураций TIA (CAT 5e/6/6A) и ISO (Class D/E/EA/FA) для кабелей

UTP/FTP (неэкранированная/экранированная (фольгированная) витая пара). Устройство WireXpert

определит, используется ли адаптер Channel или Permanent Link, и автоматически изменит свои

предельные условия тестирования.
