6.3 Руководство по тестированию в режиме Channel (канал)

Тестирование в режиме Channel включает в себя соединение между активным устройством (например,

маршрутизатором) в монтажном шкафу и коммуникационной розеткой (горизонтальная кабельная

проводка), а также соединительные патч-корды на обоих концах, и проводится с использованием

адаптеров Channel на каждом конце тестируемой линии. Рекомендуемая длина для патч-кордов от

коммутационной панели и розетки составляет 5 метров.

1. Вставьте адаптеры Channel в локальное и удаленное устройства WireXpert.

2. Включите устройство WireXpert. Убедитесь, что устройство WireXpert находится в режиме

тестирования медных кабелей (Copper).

3. Если устройства работают в паре в первый раз, потребуется установить опорный уровень.

Настройка опорного уровня описывается в главе 2.

4. Выберите предельные условия для Channel и, если необходимо, настройте другие параметры.

5. Подключите локальное устройство (LOCAL) к коммутационной панели, а удаленное устройство

(REMOTE) к розетке, используя имеющиеся патч-корды.

6. Нажмите кнопку [AUTOTEST], чтобы начать автоматическое тестирование.

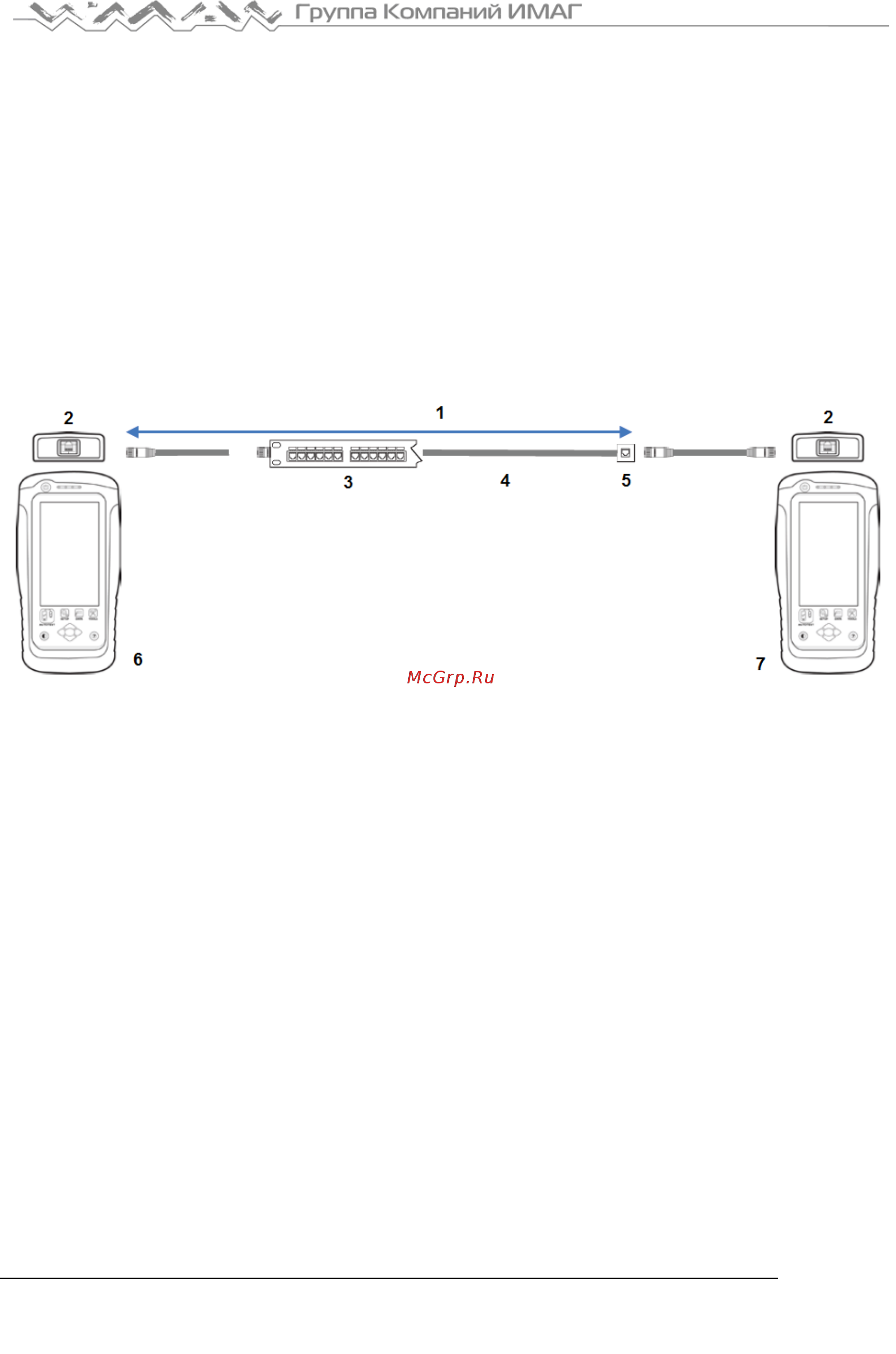

1. Тестируемый канал

2. Адаптер Ch

3. Коммутационная панель

4. Горизонтальная кабельная проводка

5. Розетка

6. Локальное устройство

7. Удаленнее устройство
