Адаптированный
перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данн
ого документа и его частей без разрешения ИМАГ запрещены. Компании Softing и ИМАГ оставляют за собой
право без уведомления вносить изменения в описание продуктов.
Элемент
Функционирование
Сенсорный
жидкокристаллический
дисплей
Позволяет выполнять тестирование и просматривать его результаты.
Порт для подключения
устройства USB
Обеспечивает удаленное подключение к компьютеру для обновления
дистанционного управления и экспортирования сохраненных результатов.
Разъем аудиосигнала
Позволяет использовать голосовую связь между локальным и удаленным
устройствами с помощью гарнитур (WX_AC_TALKSET).
Порт подключения
устройства USB
Используется для экспортирования сохраненных результатов тестирования и
обновления прошивки устройства с помощью флэш-накопителя USB.
Позволяет загружать пользовательские предельные условия и метки для
тестирования по списку (List Based Testing).
Порт Ethernet RJ-45
Обеспечивает обмен информацией между двумя устройствами WireXpert для
тестирования Alien Crosstalk (межкабельные наводки).
Разъем подачи
электропитания
Используется для зарядки аккумуляторов устройства WireXpert с помощью
входящего в его комплект адаптера. (WX_AC_PWRAD)
Кнопки быстрого
доступа
Кнопки основных функций AUTOTEST, SETUP, DATA и TOOLS тестера
WireXpert. Позволяют одним нажатием быстро провести автоматическое
тестирование (AUTOTEST) и просмотреть полученные результаты.
Регулятор уровня
яркости
Позволяет отрегулировать уровень яркости жидкокристаллического дисплея.
Кнопки навигации
Позволяют перемещаться по длинным спискам.
Контекстно-
чувствительная
справка
Позволяет получить простые разъяснения, касающиеся
функций на текущем экране (будет доступно в будущей версии).
Разъем интерфейса
зонда
При подключении с различными адаптерами зонда (например, адаптером
канала (Channel) или постоянной линии (Permanent Link) CAT6A) тестер
WireXpert будет включать указанный сертификационный тест.
Отсек аккумуляторной
батареи
Отсек для аккумуляторной батареи. Выкрутите винт, чтобы заменить
аккумуляторную батарею (WX_AC_BAT1).
3.2 Система двойного управления (Dual Control System - DCS)
Система WireXpert состоит из двух идентичных устройств, локального (LOCAL) и удаленного (REMOTE),
предназначенных для проведения двустороннего тестирования и сертификации. Оба устройства имеют
жидкокристаллический дисплей с сенсорным экраном и простой в использовании графический
пользовательский интерфейс. Система DCS обеспечивает вывод в режиме реального времени на
дисплей локального устройства тех же графических данных, что выводятся на дисплей удаленного
устройства. Это значительно повышает эффективность и производительность работы, так как данные и
настройки тестирования можно видеть как на удаленной, так и на локальной стороне.
В случае ошибки разводки проводов система DCS позволит оператору на дальнем конце визуально
определить, какая пара проводов вызывает появление ошибки (вместо получения простой светодиодной
индикации, как на обычных тестерах).

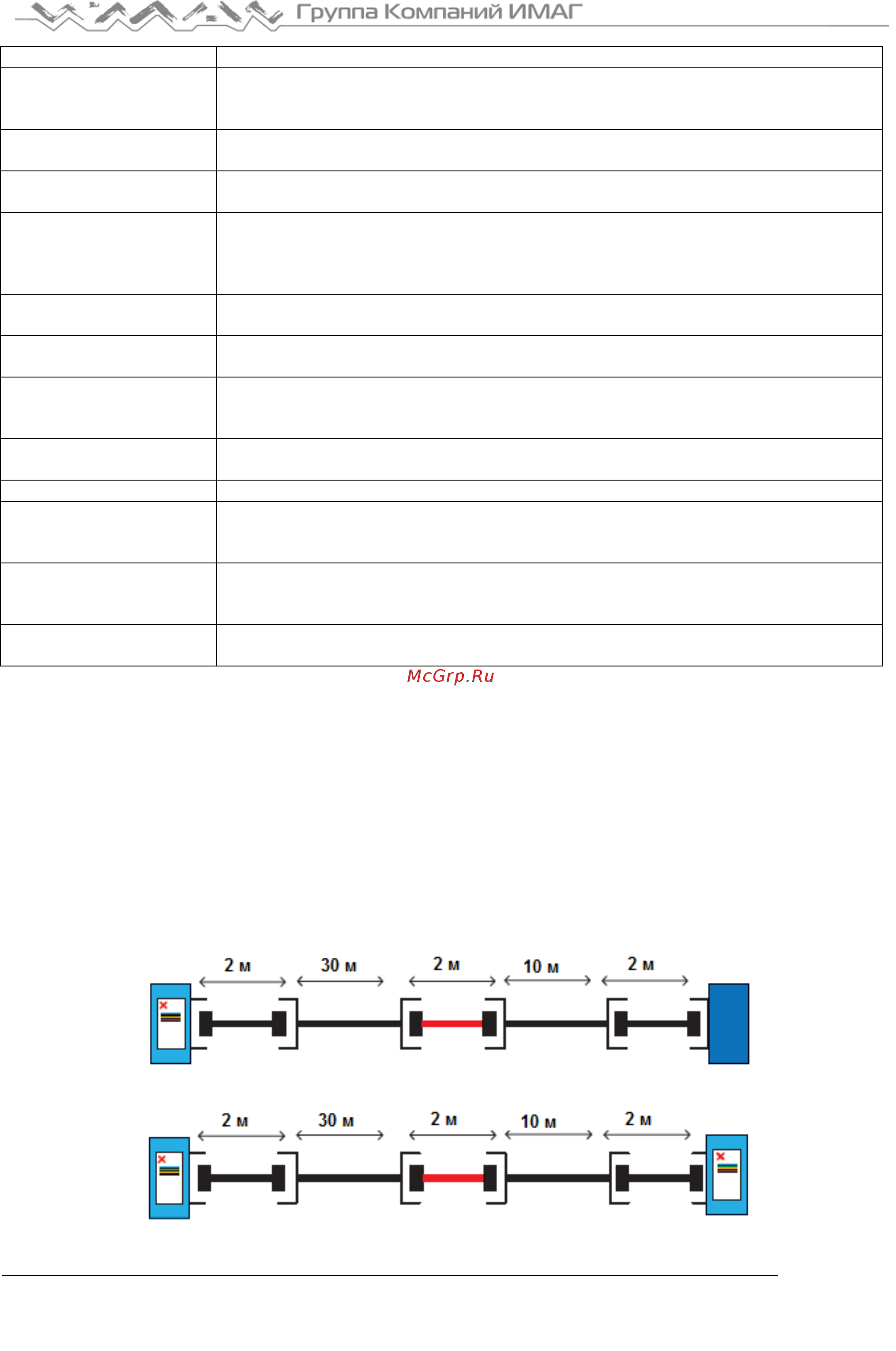

Обычный тестер с одним дисплеем, как правило, находящимся только на локальном устройстве.
Устройство WireXpert с жидкокристаллическими дисплеями и на локальном, и на удаленном устройстве.
