6 Настройка автоматического тестирования (AUTOTEST)
6.1 Настройка устройства WireXpert
После настройки параметров системы воспользуйтесь следующей процедурой, чтобы настроить
автоматическое тестирование (AUTOTEST).
1. Нажмите кнопку [SETUP (Настройка)] выберите Project Settings (Настройки проекта)
a. Site (Площадка) – Создайте или выберите площадку.
b. Operator (Оператор) – Создайте или выберите оператора.
c. Label Source (Источник маркировки) – Выберите схему маркировки кабеля. При
использовании функции List Based Testing (Тестирование по списку) загрузите метки с флэш-
накопителя USB.
d. AutoSave (Автосохранение) – Включите на устройстве WireXpert автоматическое сохранение
каждого результата PASS (годен).
2. Нажмите кнопку [SETUP (Настройка)] выберите Quick Setup (Быстрая настройка), чтобы выбрать
предварительно заданные предельные условия тестирования, используя соответствующий типовой
кабель UTP/FTP и соединитель FTP.
3. Настройка вручную. Нажмите кнопку [SETUP (Настройка)] выберите Test Settings (Настройки
тестирования).
a. Test Limit (Предельные условия тестирования) - Выберите предельные условия
тестирования.
b. Cable (Кабель) – Создайте пользовательский кабель или выберите его из списка кабелей.
Если не уверены, выберите [Generic (Типовой)].
c. Connector (соединитель) – Создайте пользовательский соединитель или выберите его из
списка соединителей. Если не уверены, выберите [Generic (Типовой)].
d. Test Options (Опции тестирования) >
General (Общие)
i. Locator (Локатор) – Позволяет включить опцию отображения информации о худшей
неисправности NEXT и RL (обратные потери), полученной в результате
автоматического тестирования (AUTOTEST). По умолчанию установлена настройка
OFF (Выключено).

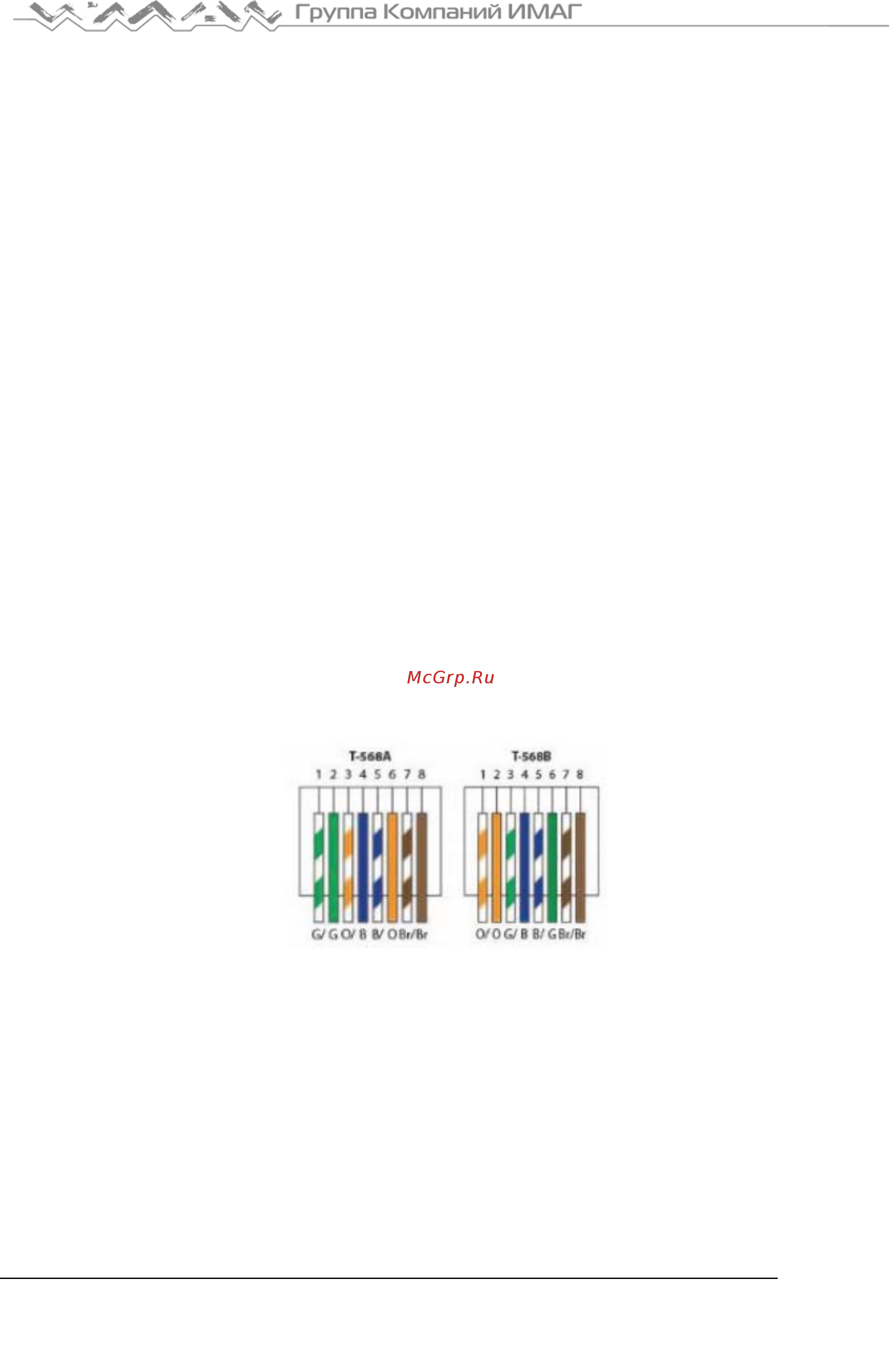

ii. Cable Pairing Type (Тип формирования пар кабеля) – Позволяет выбрать стандарт
формирования пар в кабеле T568-A или T568-B.
iii. Auto Test on Connection (Автоматическое тестирование при подключении) –
Позволяет включить опцию выполнения автоматического тестирования (AUTOTEST),
как только будет установлено соединение между локальным и удаленным
устройствами. По умолчанию установлена настройка OFF (Выключено).
iv. Direct Attach (Прямое соединение) – Включайте данную опцию только в том случае,
если выполняется тестирование Direct Attach. По умолчанию установлена настройка
OFF (Выключено).
v. AC Wire map (Разводка проводов питания) – Включайте данную опцию для обхода
параметров тестирования DC. По умолчанию установлена настройка OFF
(Выключено).
