Перед проведением тестирования, пожалуйста, проверьте наличие следующих компонентов:

• WireXpert, локальное и удаленное устройства

(WX4500)

Тестирование Permanent Link

• Два адаптера Permanent Link (WX_AD_6APL2)

• Два патч-корда (WX_AC_6ALCORD2)

Тестирование Channel

• Два адаптера Channel (WX_AD_6ACH2)

Внимание

Не подключайте устройство WireXpert к источнику напряжения, например, активной

телефонной розетке. Чрезмерное напряжение способно привести к повреждению

устройства и адаптера, на которое не распространяются гарантийные обязательства.

6.2 Руководство по тестированию в режиме Permanent Link

(постоянная линия)

Тестирование Permanent Link (PL) проводится для соединения от коммутационной панели до

телекоммуникационной розетки (горизонтальная кабельная разводка) с использованием адаптеров

Permanent Link на каждом конце тестируемой линии.

1. Вставьте адаптеры Permanent Link в локальное и удаленное устройства WireXpert.

2. Включите устройство WireXpert. Убедитесь, что устройство WireXpert находится в режиме

тестирования медных кабелей (Copper).

3. Если устройства работают в паре в первый раз, потребуется установить опорный уровень.

Настройка опорного уровня описывается в главе 2.

4. Выберите предельные условия для Permanent Link и, если необходимо, настройте другие

параметры.

5. Подключите локальное устройство (LOCAL) к коммутационной панели, а удаленное устройство

(REMOTE) к розетке, используя входящие в комплект патч-корды.

6. Нажмите кнопку [AUTOTEST], чтобы начать автоматическое тестирование.

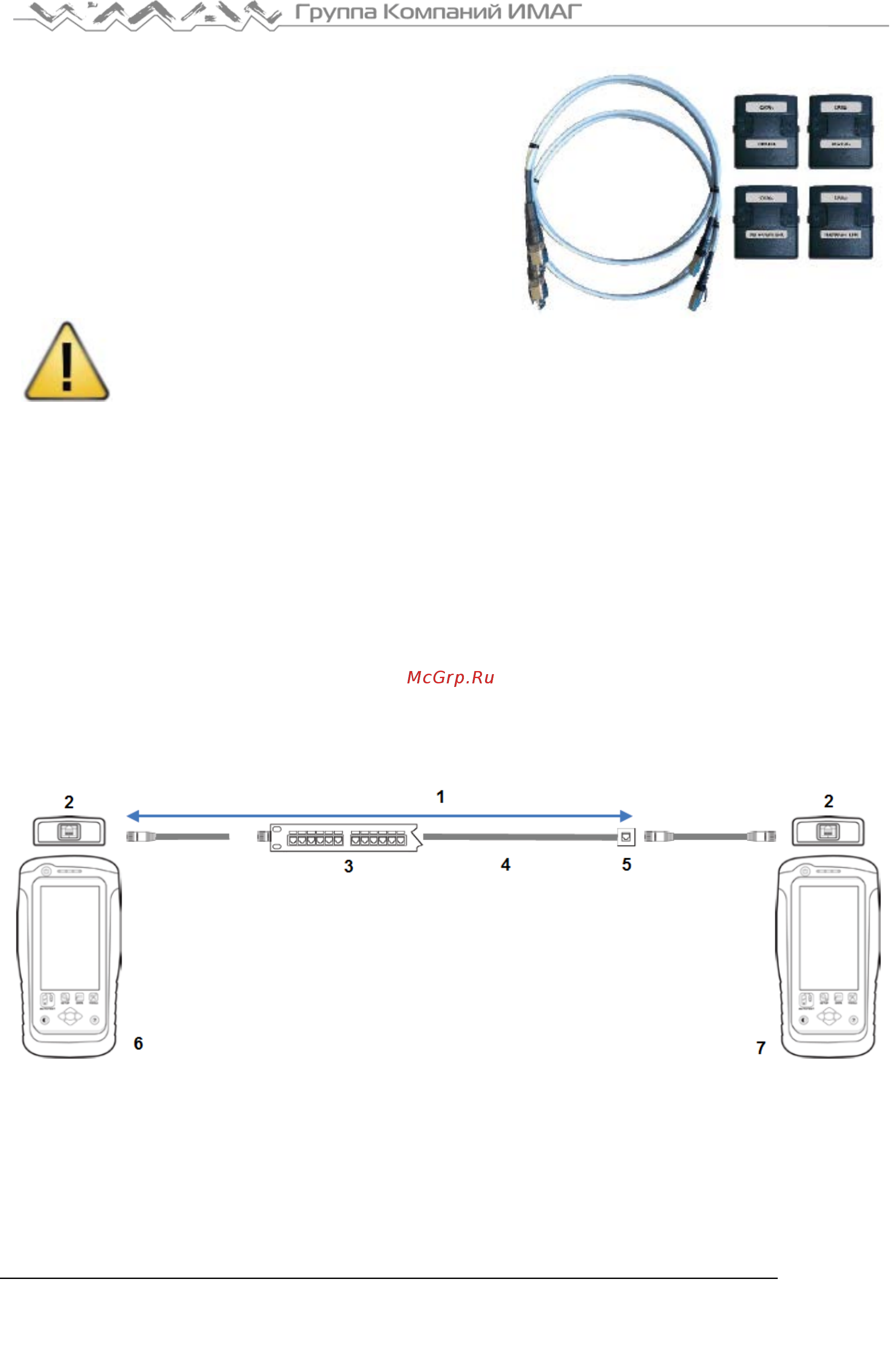

1. Тестируемая линия

2. Адаптер PL

3. Коммутационная панель

4. Горизонтальная кабельная проводка

5. Розетка

6. Локальное устройство

7. Удаленнее устройство
