5 Настройка опорного уровня
При первом совместном использовании локального и удаленного устройства необходимо выполнить
серию эталонных измерений. Если имеется несоответствие в версиях прошивки или настройка опорного
уровня не была выполнена, автоматическое тестирование (AUTOTEST) не будет выполняться.
Приведите устройства в соответствие указанным выше условиям и проверьте перед тестированием, не
истек ли срок калибровки.
Примечание
Используемые в руководстве схемы и изображения выполняют только роль
иллюстраций. На них не представлены рекомендуемые тестовые значения. Опорные и
тестовые значения могут изменяться в зависимости от условий использования.
Следующие процедуры предназначены только для волокна SM, ММ и MMEF.

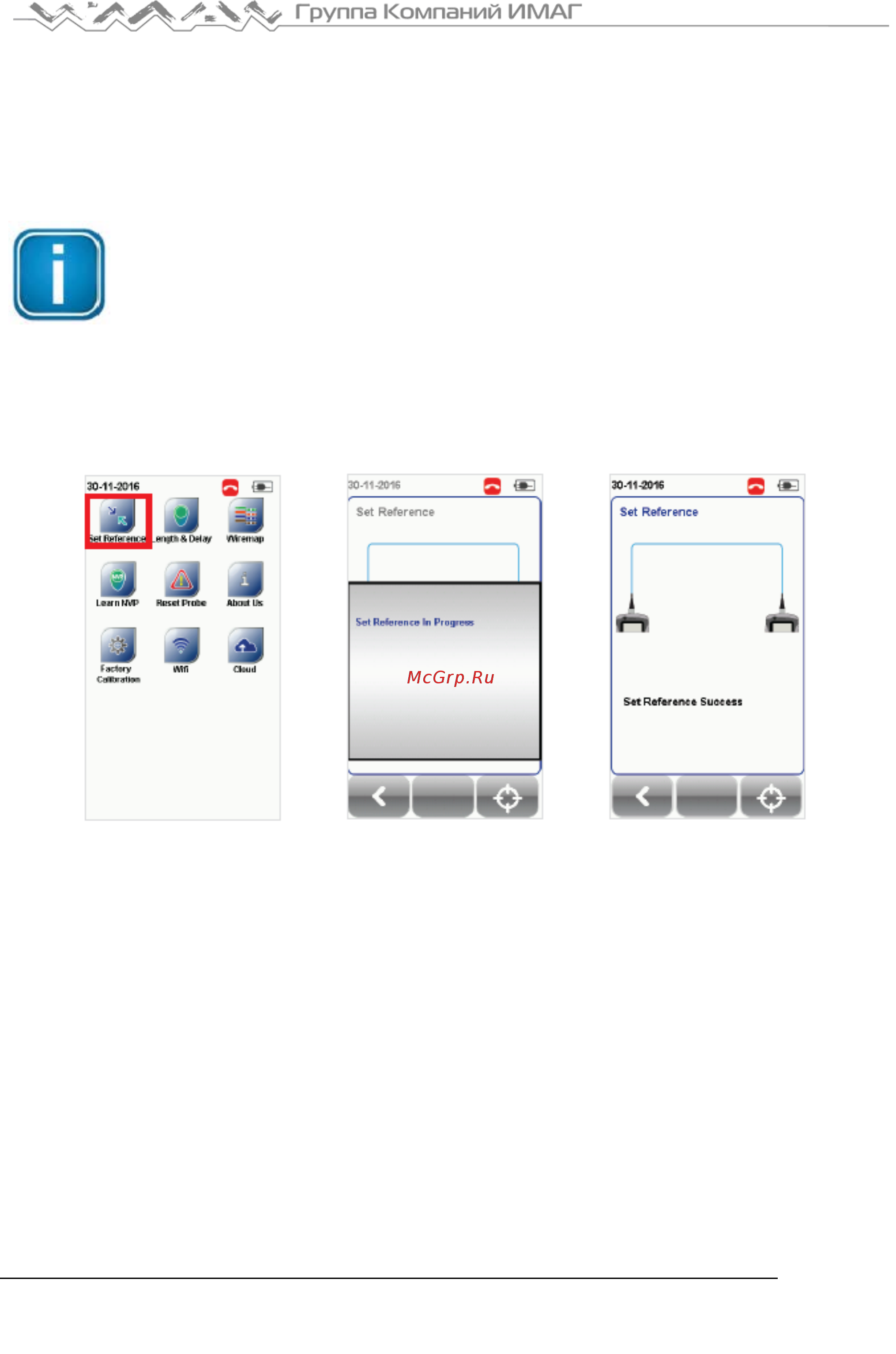

Чтобы установить опорное значение:
1. Подключите к локальному устройству (LOCAL) адаптер постоянной линии (Permanent Link).
2. Подключите к удаленному устройству (REMOTE) адаптер канала (Channel).
3. Соедините устройства вместе патч-кордом, входящим в комплект.
4. Нажмите кнопку [TOOLS (Инструменты)] выберите Set Reference (Установить опорное значение).
5. Установить опорное значение невозможно в следующих случаях:
• Несоответствие адаптеров, то есть, использованием двух адаптеров Channel или двух
адаптеров Permanent Link.
• Версии прошивки на локальном и удаленном устройствах не совпадают.
• Отсутствует соединение между локальным и удаленным устройствами.
