Стр. 27 из 49
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Softing
©
ИМАГ, 2017
Адаптированный
перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данн
ого документа и его частей без разрешения ИМАГ запрещены. Компании Softing и ИМАГ оставляют за собой
право без уведомления вносить изменения в описание продуктов.
Для получения дополнительной информации о прошивке нажмите кнопку [Device Info (Информация об
устройстве)].
Примечание
Для обеспечения точности результатов испытаний рекомендуется ежегодно проводить
калибровку устройств WireXpert. Для получения дополнительной информации обратитесь
к поставщику оборудования.

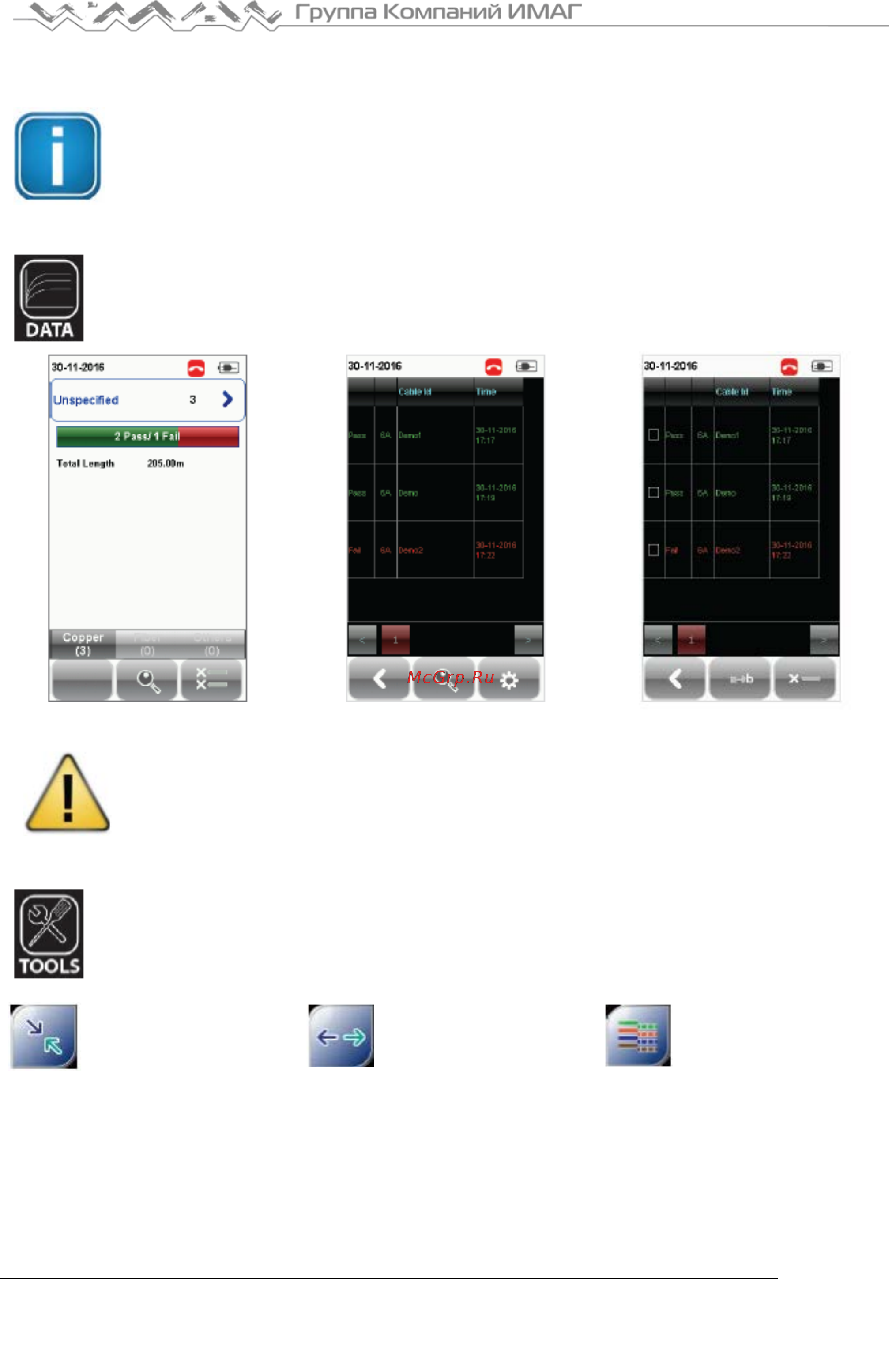

4.2.3 Кнопка [DATA]
Кнопка [DATA (Данные)] позволяет получить доступ к функциям управления архивом и
данными сохраненных площадок и результатов тестирования. С помощью данной кнопки
можно переименовывать или удалять сохраненные результаты тестирования.
Просмотр результатов
Управление результатами
Внимание
Удаление площадки также приводит к удалению относящихся к ней результатов
тестирования.
4.2.4 Кнопка [TOOLS]
Кнопка [TOOLS (Инструменты)] позволяет получить доступ к расширенным возможностям
устройства для углубленного поиска и устранения неисправностей, а также для опытных
пользователей WireXpert. В список возможностей входят:
Требуется: Локальное и
удаленное устройства
Set Reference (Установка
опорного уровня) – Позволяет
компенсировать потери при
помощи расчетов с учетом
установленной точки отсчета
(опорного уровня).
Требуется: Локальное и
удаленное устройства
Length
& Delay (Длина и
задержка) – Позволяет
выполнить измерение для
определения длины и задержки
распространения для каждой
пары, используя значение NVP,
введенное пользователем.
Требуется: Локальное и
удаленное устройства
Wiremap (Разводка проводов) –
Позволяет проверить разводку
проводов на обоих концах
кабеля.
