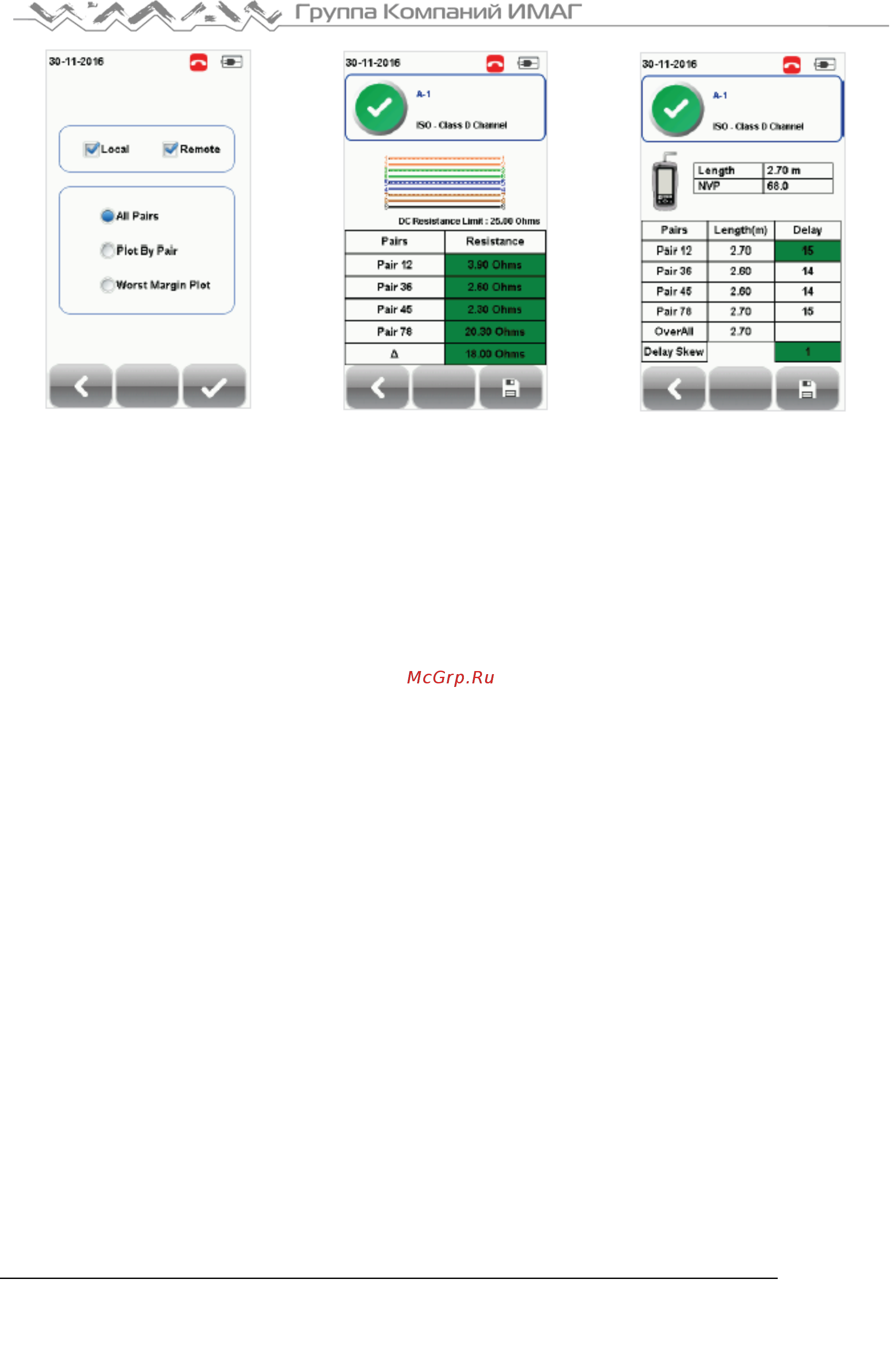

Управление графиками

Сопротивление

Длина и задержка

7.2 Поиск неисправностей NEXT и RL

Если в Test Settings (Настройки тестирования)  Test Options (Опции тестирования) включена опция

Locator, устройство WireXpert будет в виде кривых рефлектометра отображать важнейшую для поиска и

устранения неисправностей информацию для NEXT и обратных потерь.

NEXT (Near-End Crosstalk – перекрестные помехи на ближнем конце) является нежелательным

эффектом взаимных помех между двумя парами в кабеле, которые измеряются на том же конце кабеля,

где находится вносящий помехи передатчик. При перекрестных помехах сигналы, проходящие по

соседним парам проводов в кабеле типа «витая пара», мешают друг другу. Перекрестные помехи

нежелательны.

Функция NEXT Locator позволяет отобразить места чрезмерных перекрестных помех в кабеле и указать

их точное расположение в метрах или футах от локального устройства, на котором видны высокие

перекрестные помехи. Для просмотра индивидуального графика выбирайте кабельные пары или

отменяйте их выбор. Каждые две пары кабелей, которые были протестированы на наличие

перекрестных помех, представлены на графике своим отличающимся цветом.

Обратные потери (RL) представляют собой измеренную (в дБ) величину сигнала, который отражается

обратно к передатчику. Несогласованность импеданса и разрывы, вызванные оконечной заделкой в

штекеры или гнезда, а также в самом соединении штекер/гнездо, сами по себе способствуют появлению

обратных потерь (RL). Чрезмерные изгибы и повреждения кабеля также будут увеличивать значение RL.

Чем больше изменение импеданса, тем выше обратные потери.

Функция RL Locator отображает места, где во время автоматического тестирования (AUTOTEST)

возникают обратные потери, и указывает точное местоположение источника наибольших обратных

потерь. Для просмотра индивидуального графика выбирайте кабельные пары или отменяйте их выбор.

Каждая пара кабеля, которая была протестирована на величину обратных потерь, представлена на

графике своим отличающимся цветом.

Каждый пиковый результат для NEXT Locator и RL Locator может представлять собой новую муфту, реже

соединитель, а не обязательно плохой кабель, который требует замены.
