Стр. 11 из 27
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Psiber Data Pte.
Ltd
© ИМАГ, 2016
Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данного документа и его частей без разрешения ИМАГ запрещены. Компании Psiber Data Pte. Ltd и ИМАГ оставляют
за собой право без уведомления вносить изменения в описание продуктов.
Test Settings (настройки тестирования)
Test Settings (настройки тестирования) представляет ориентированные на результат конфигурации,
необходимые для выполнения автоматического тестирования (AUTOTEST).

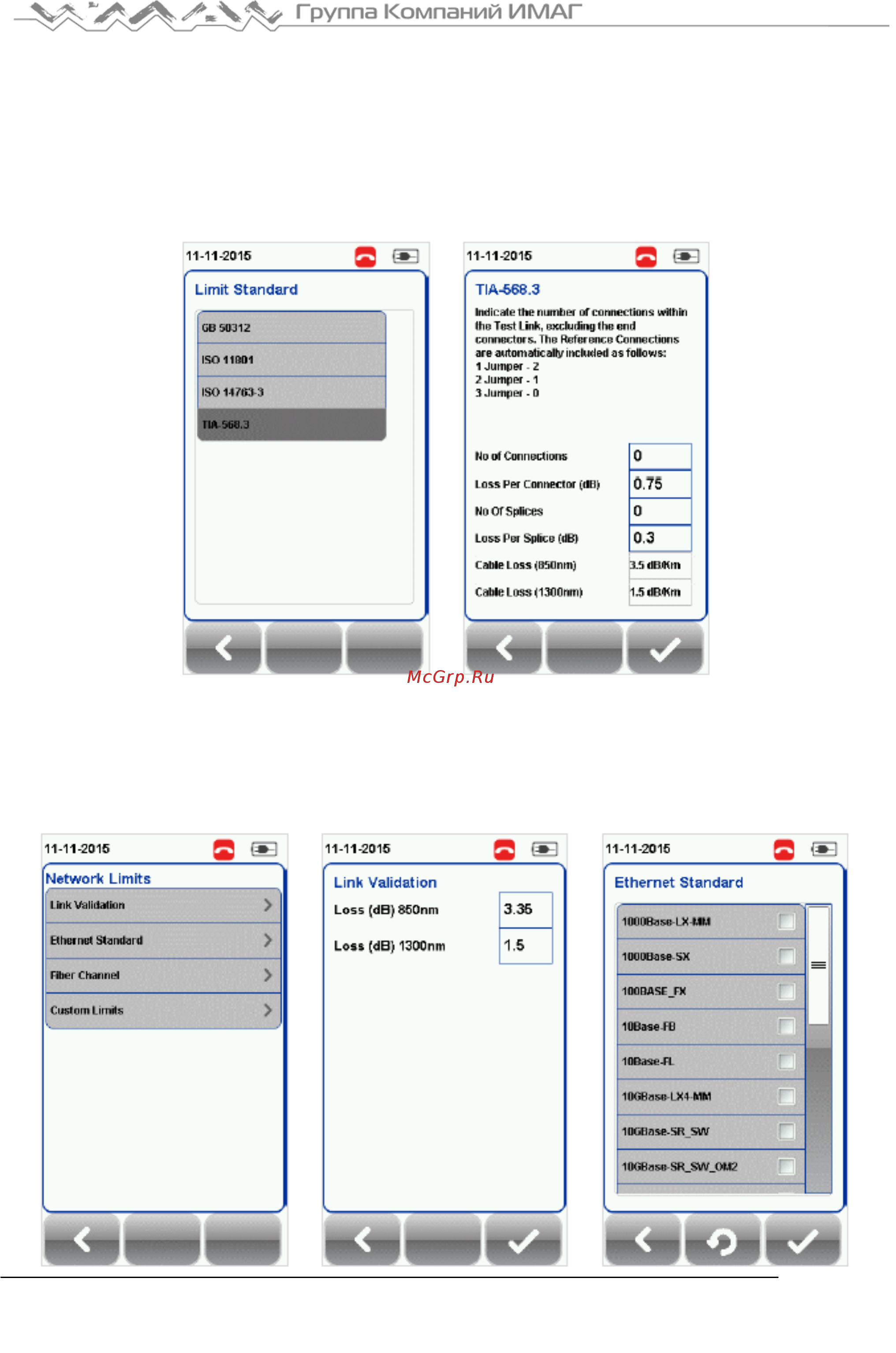

Test Limit (предельные условия тестирования)
Standard Limits (предельные условия по стандарту): Для определения критериев функционирования в
определенном стандарте выбирайте из списка стандартов. Введите значение для количества
соединений, потери на соединение, количество сварок и потери на сварку.
Network Limits (сетевые предельные условия): Чтобы определить дополнительные критерии
тестирования конкретной сети, такие как проверку максимальных потерь в линии, стандарт Ethernet,
волоконный канал или пользовательские условия тестирования, выбирайте из списка сетевых
предельных условий. Пользовательские условия тестирования можно создать с помощью программы
электронной таблицы, сохранить в формате *.CSV и загрузить в устройство.
Length Limit (ограничение длины): Если критерий тестирования требует указать длину волокна, введите
соответствующее значение.
