5. Прежде, чем перейти к испытаниям, убедитесь, что результат Set Reference ≤ 0,15 дБ. Если значение
превышает 0,15 дБ, очистите или замените эталонные кабели и настройте опорный уровень еще
раз.
Проверочное испытание

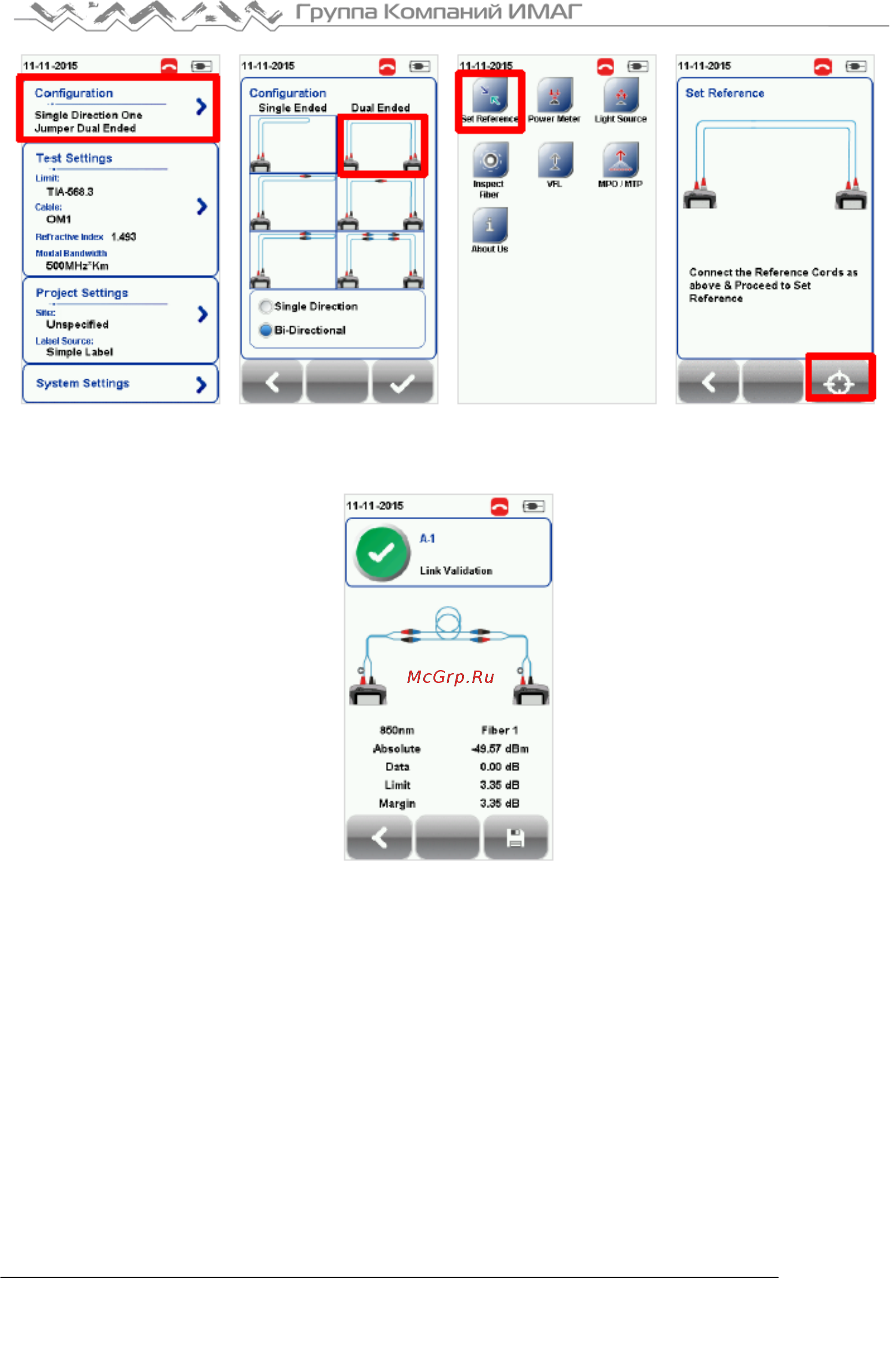

Для проверки правильности установки опорного уровня сделайте следующие соединения.
1. Подключите FC1 к порту Local TX, а SC1 к соединителю 1.
2. Подключите SC5 к порту Local RX, а SC6 к соединителю 2.
3. Подключите FC2 к порту Remote TX, а SC2 к соединителю 2.
4. Подключите SC3 к порту Remote RX, а SC4 к соединителю 1.
