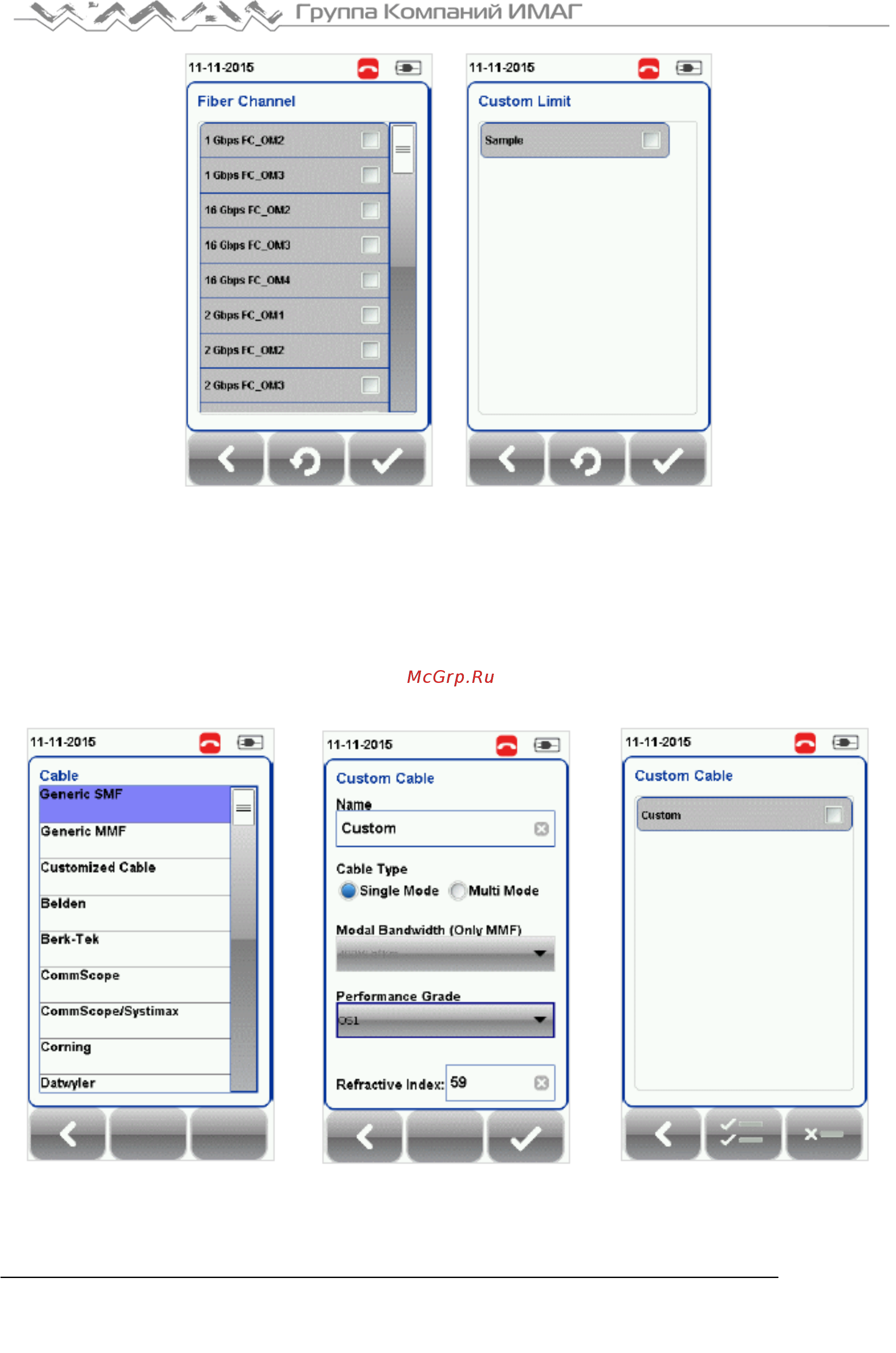

Cable (кабель)
Нажмите кнопку SETUP > выберите Test Settings (настройки тестирования) > Cable (кабель), чтобы
выбрать нужную запись из списка производителей кабельной продукции. Если производитель
неизвестен, выберите Generic SMF (типовое одномодовое волокно) или Generic MMF (типовое
многомодовое волокно), или Customized Cable (пользовательский кабель) для создания кабеля с
пользовательскими параметрами.
Чтобы добавить настроенный пользователем кабель в список пользовательских кабелей, нажмите
кнопку Add (добавить), а чтобы удалить настроенный кабель из списка, нажмите кнопку Manage
(управление).
Добавить настроенный
пользователем кабель
Управление настроенными
пользователем кабелями
При создании пользовательского кабеля необходимо указать его имя, тип кабеля, класс исполнения и
показатель преломления.
