5. Прежде, чем перейти к испытаниям, убедитесь, что результат Set Reference ≤ 0,15 дБ. Если значение
превышает 0,15 дБ, очистите или замените эталонные кабели и настройте опорный уровень еще
раз.

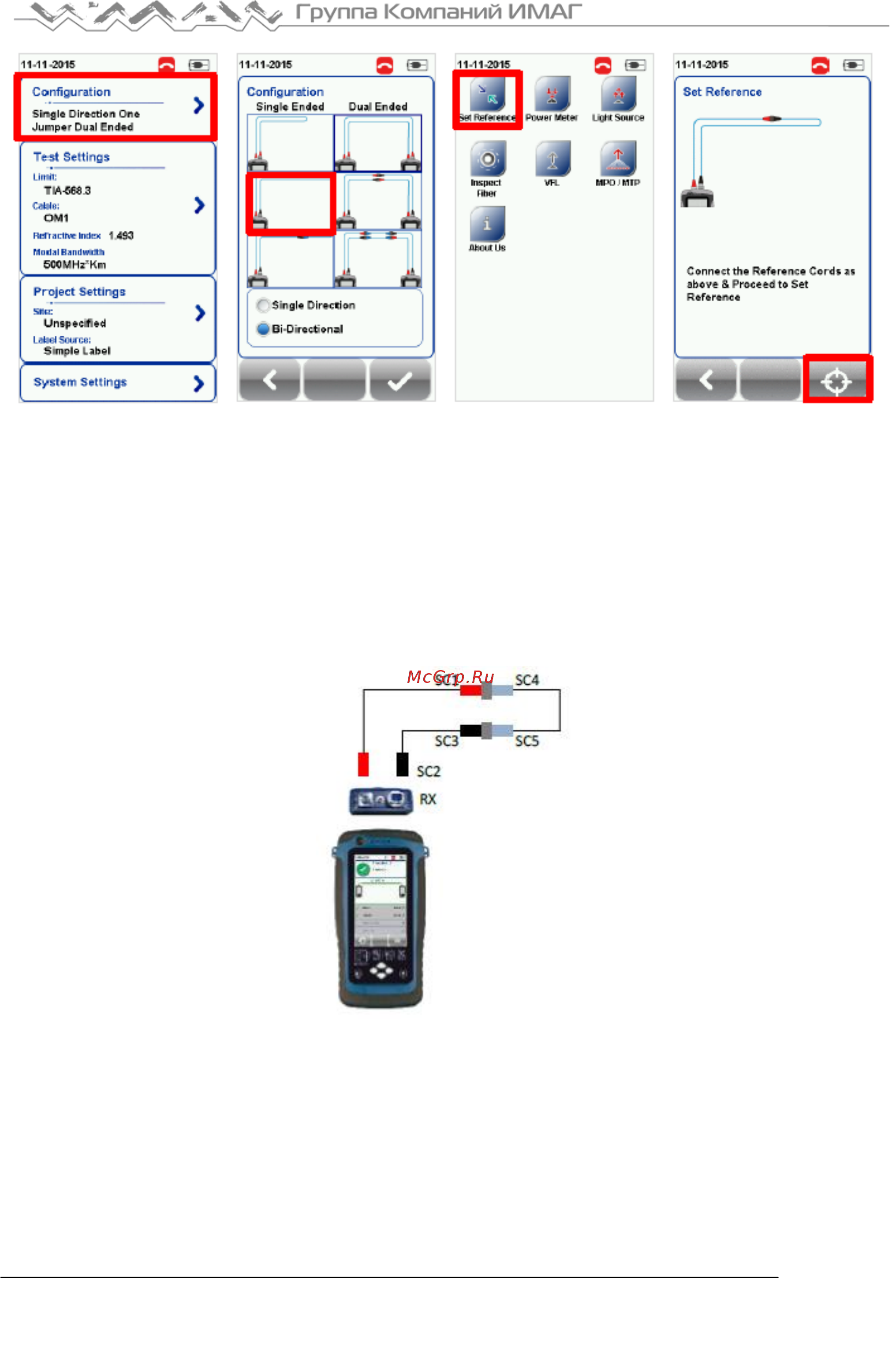

Для трех перемычек и одностороннего тестирования по шлейфу:
1. Подключите FC1 к порту TX, а SC1 к SC соединителя 1.
2. Подключите SC2 к порту RX, а SC3 к другому соединителю 2.
3. Подключите конец SC4 перемычки SC к соединителю 1, а SC5 к соединителю 2.
Пожалуйста, обязательно очистите волоконные кабели с помощью набора для чистки, входящего в
комплект устройства.
4. Нажмите кнопку SETUP > выберите Configuration (конфигурация), затем выберите Two Jumper (две
перемычки) в колонке Single-Ended (одностороннее). В зависимости от требований выберите Single
(однонаправленное) или Bi direction (двунаправленное).
5. Нажмите кнопку TOOLS > выберите Set Reference (установить опорный уровень) и нажмите кнопку
OK, чтобы установить опорный уровень.
