Стр. 13 из 27
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Psiber Data Pte.
Ltd
© ИМАГ, 2016
Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данного документа и его частей без разрешения ИМАГ запрещены. Компании Psiber Data Pte. Ltd и ИМАГ оставляют
за собой право без уведомления вносить изменения в описание продуктов.
В версии 7.0 прошивки устройства WireXpert введена кнопка Manage (управление). Эта
кнопка позволяет выбирать и удалять одновременно несколько сохраненных
элементов, таких как площадки, операторы, настроенные пользователем кабели,
настроенные пользователем соединители и результаты.

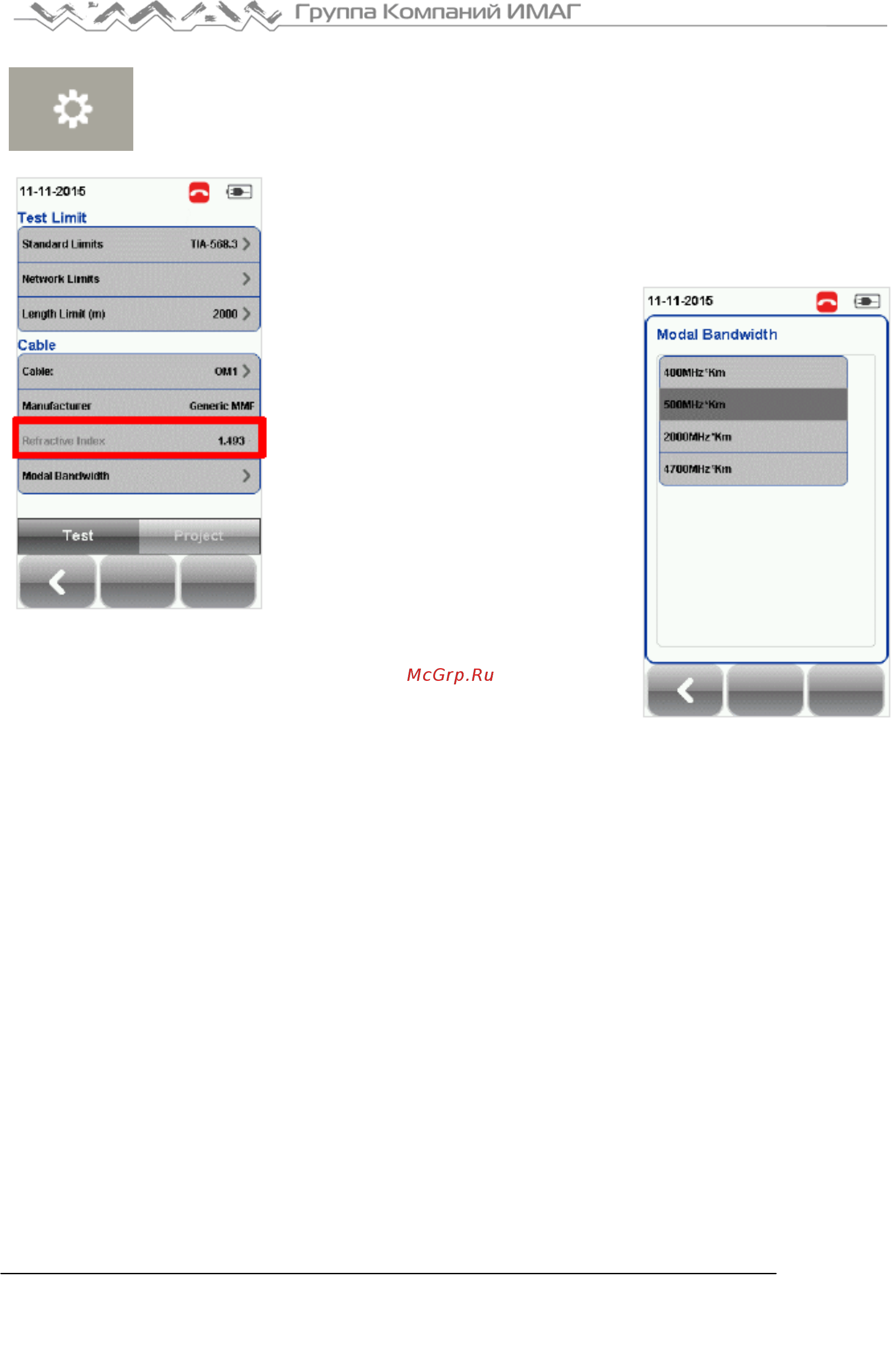

Refractive Index (показатель преломления)
Показатель преломления определяет скорость перемещения света в
оптическом волокне. Значение определяется выбранным волоконным
кабелем.
Modal Bandwidth (модовая
широкополосность)
Нажмите кнопку SETUP> выберите Test
Settings (настройки тестирования) >
Modal Bandwidth (модовая
широкополосность) для выбора модовой
широкополосности тестируемого кабеля.
Модовая широкополосность описывает
скорость передачи сигналов на единицу
расстояния. Выберите 400 МГц*км для
OM1 (62,5/125), 500 МГц*км для OM2
(50/125), 2000 МГц*км для OM3 (50/125)
и 4700 МГц*км для OM4 (50/125).
Project Settings (настройки проекта)
Раздел Project Settings (настройки проекта) включает конфигурации, не
ориентированные на результаты, которые используются перед
выполнением автоматического тестирования (AUTOTEST).
Подробная информация о настройках проекта приводится в «Руководстве пользователя – Тестер
WireXpert для сертификации медных кабельных сетей».
Label Source (источник маркировки)
Подробная информация приводится в «Руководстве пользователя – Тестер WireXpert для сертификации
медных кабельных сетей» или в «Руководстве пользователя – List Based Testing (тестирование по
списку)».
List Based Testing (тестирование по списку)
Тестирование по списку позволяет создавать список меток на персональном компьютере в приложении
eXport, а затем передавать этот список на устройство WireXpert. Кроме того, данная функция позволяет
легко выбрать метки из списка, что ускоряет выбор кабелей для тестирования. Этот метод тестирования
тщательно оптимизирован для типовой процедуры тестирования, что значительно повышает
производительность.
Подробная информация приводится в «Руководстве пользователя – Тестер WireXpert для сертификации
медных кабельных сетей» или в «Руководстве пользователя – List Based Testing (тестирование по
списку)».
