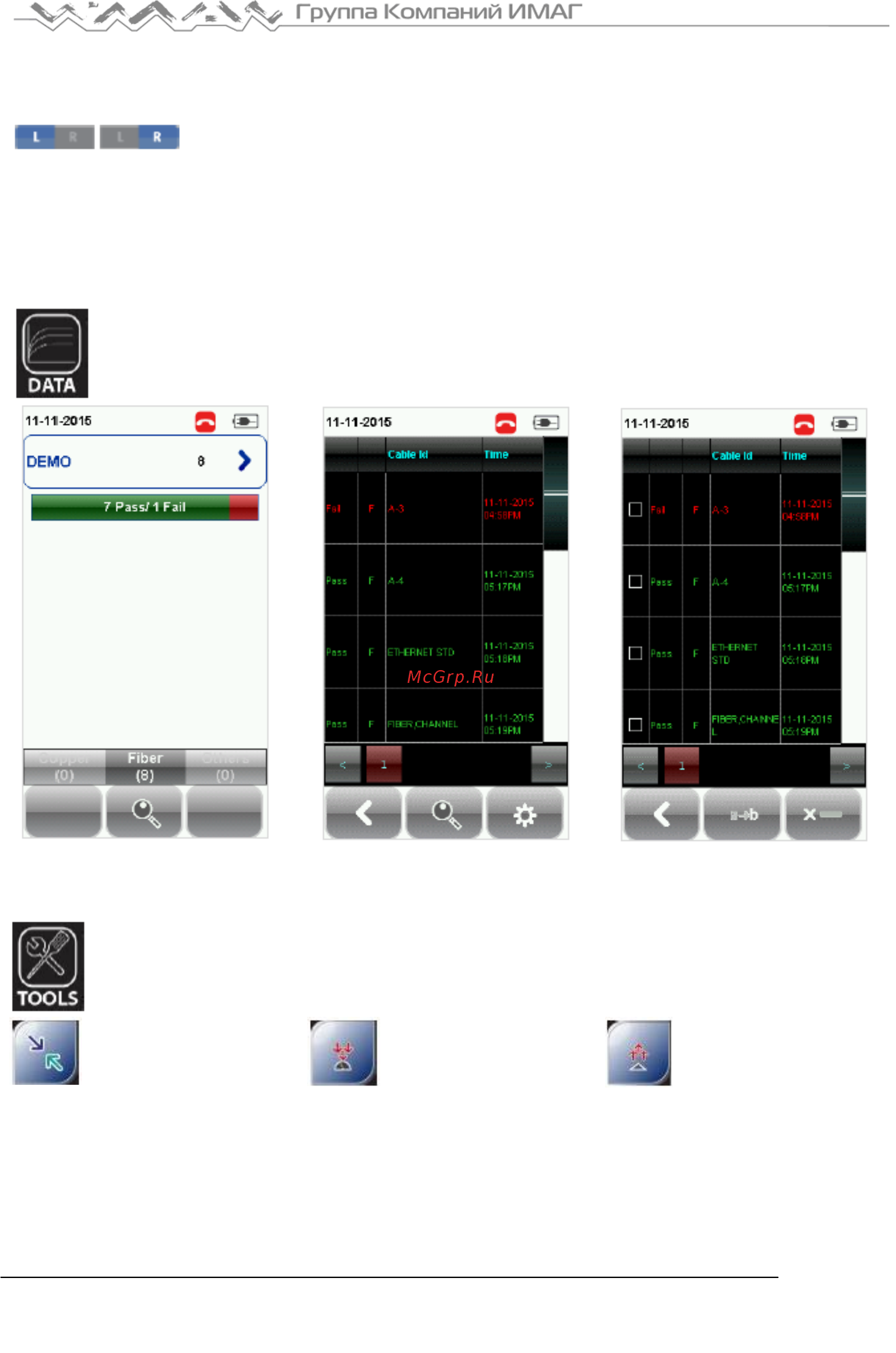

![Softing WireXpert 4500 [14/27] System settings системные настройки device type тип устройства](/views2/1489051/page14/bge.png)
Стр. 14 из 27
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Psiber Data Pte.
Ltd
© ИМАГ, 2016
Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данного документа и его частей без разрешения ИМАГ запрещены. Компании Psiber Data Pte. Ltd и ИМАГ оставляют
за собой право без уведомления вносить изменения в описание продуктов.
System Settings (системные настройки)
Device Type (тип устройства)
Нажмите кнопку SETUP> выберите System Settings 1 (системные настройки 1) >
Device Settings (настройки устройства) > Device Type (тип устройства) для
настройки устройства в качестве локального или удаленного. Чтобы настройки
вступили в силу, устройство перезагрузится.
Подробная информация о системных настройках приводится в «Руководстве пользователя – Тестер
WireXpert для сертификации медных кабельных сетей».
DATA
Кнопка DATA позволяет получить доступ к функциям управления архивом и данными
сохраненных площадок и результатов тестирования. С помощью данной кнопки можно
переименовывать или удалять сохраненные результаты тестирования.
Просмотр результатов
Управление результатами
TOOLS
Кнопка TOOLS позволяет получить доступ к расширенным возможностям устройства для
углубленного поиска и устранения неисправностей, а также для опытных пользователей
WireXpert. В список возможностей входят:
Требуется: Локальное и
удаленное устройства
Set Reference (установка
опорного уровня) – Позволяет
установить условия
тестирования и исключить
эталонные соединительные
кабели из измерения.
Требуется: Локальное и
удаленное устройства
Power Meter (измеритель
мощности) – Позволяет измерять
потери мощности от источника
света с длиной волны 850/1300
нм или 1310/1550 нм.
Требуется: Локальное
или удаленное устройство
Light Source (источник света) –
Включения источник света с
длиной волны 850/1300 нм или
1310/1550 нм для определения
потерь с помощью измерителя
мощности.
