Стр. 20 из 27
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Psiber Data Pte.
Ltd
© ИМАГ, 2016
Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данного документа и его частей без разрешения ИМАГ запрещены. Компании Psiber Data Pte. Ltd и ИМАГ оставляют
за собой право без уведомления вносить изменения в описание продуктов.
4. Прежде, чем перейти к испытаниям, убедитесь, что результат Set Reference ≤ 0,15 дБ. Если значение
превышает 0,15 дБ, очистите или замените эталонные кабели и настройте опорный уровень еще
раз.

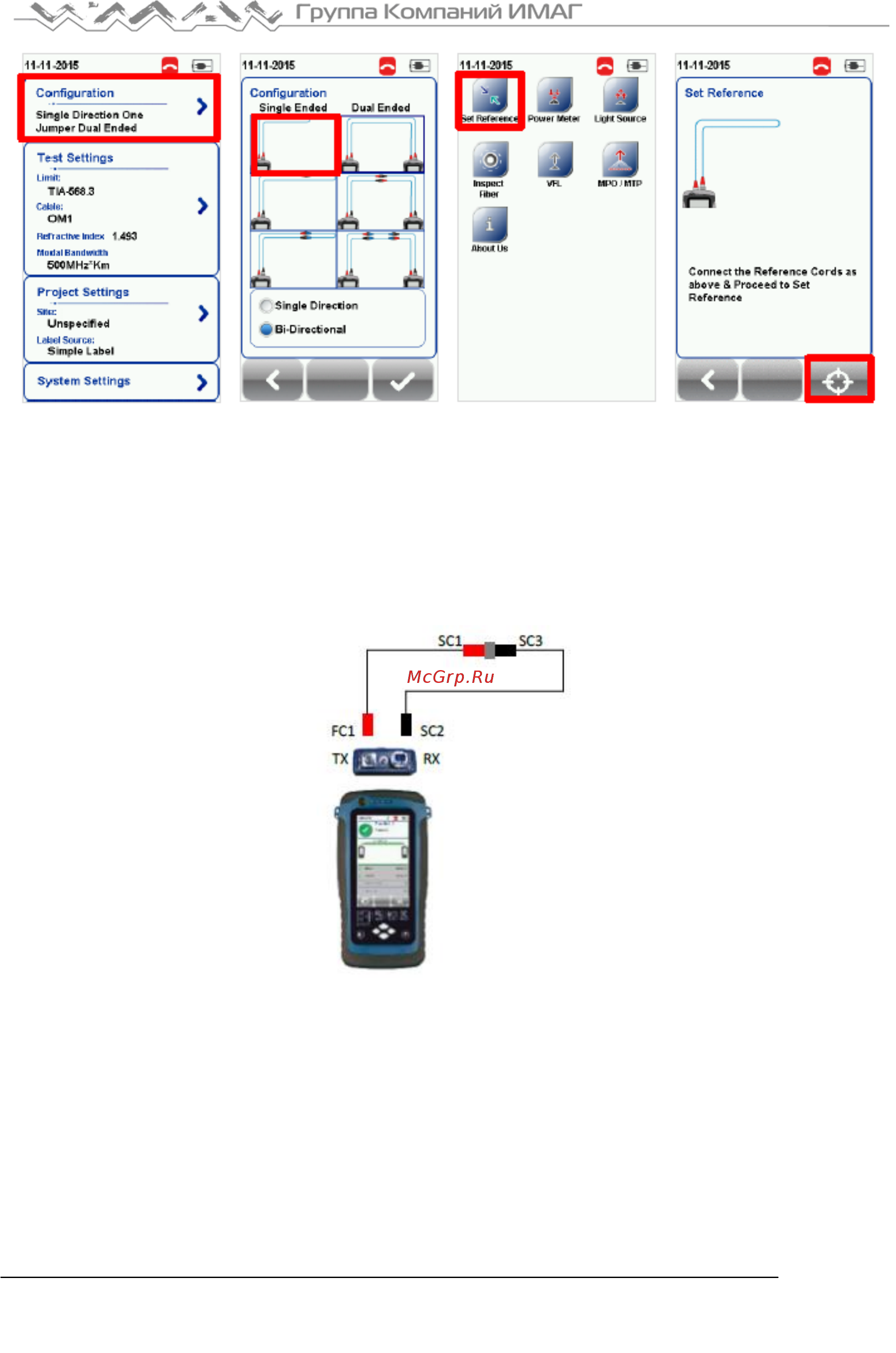

Для двух перемычек и одностороннего тестирования по шлейфу:
1. Подключите FC1 к порту TX, а SC1 к соединителю SC.
2. Подключите SC2 к порту RX, а SC3 к соединителю.
Пожалуйста, обязательно очистите волоконные кабели с помощью набора для чистки, входящего в
комплект устройства.
3. Нажмите кнопку SETUP > выберите Configuration (конфигурация), затем выберите Two Jumper (две
перемычки) в колонке Single-Ended (одностороннее). В зависимости от требований выберите Single
(однонаправленное) или Bi direction (двунаправленное).
4. Нажмите кнопку TOOLS > выберите Set Reference (установить опорный уровень) и нажмите кнопку
OK, чтобы установить опорный уровень.
