Стр. 18 из 27
Москва, 111250, а/я 40, E-mail: info@emag.ru, www.emag.ru
© Psiber Data Pte.
Ltd
© ИМАГ, 2016
Адаптированный перевод на русский язык - компания ИМАГ. Копирование и иное воспроизведение любым способом
данного документа и его частей без разрешения ИМАГ запрещены. Компании Psiber Data Pte. Ltd и ИМАГ оставляют
за собой право без уведомления вносить изменения в описание продуктов.
7. Прежде, чем перейти к испытаниям, убедитесь, что результат Set Reference ≤ 0,15 дБ. Если значение
превышает 0,15 дБ, очистите или замените эталонные кабели и настройте опорный уровень еще
раз.

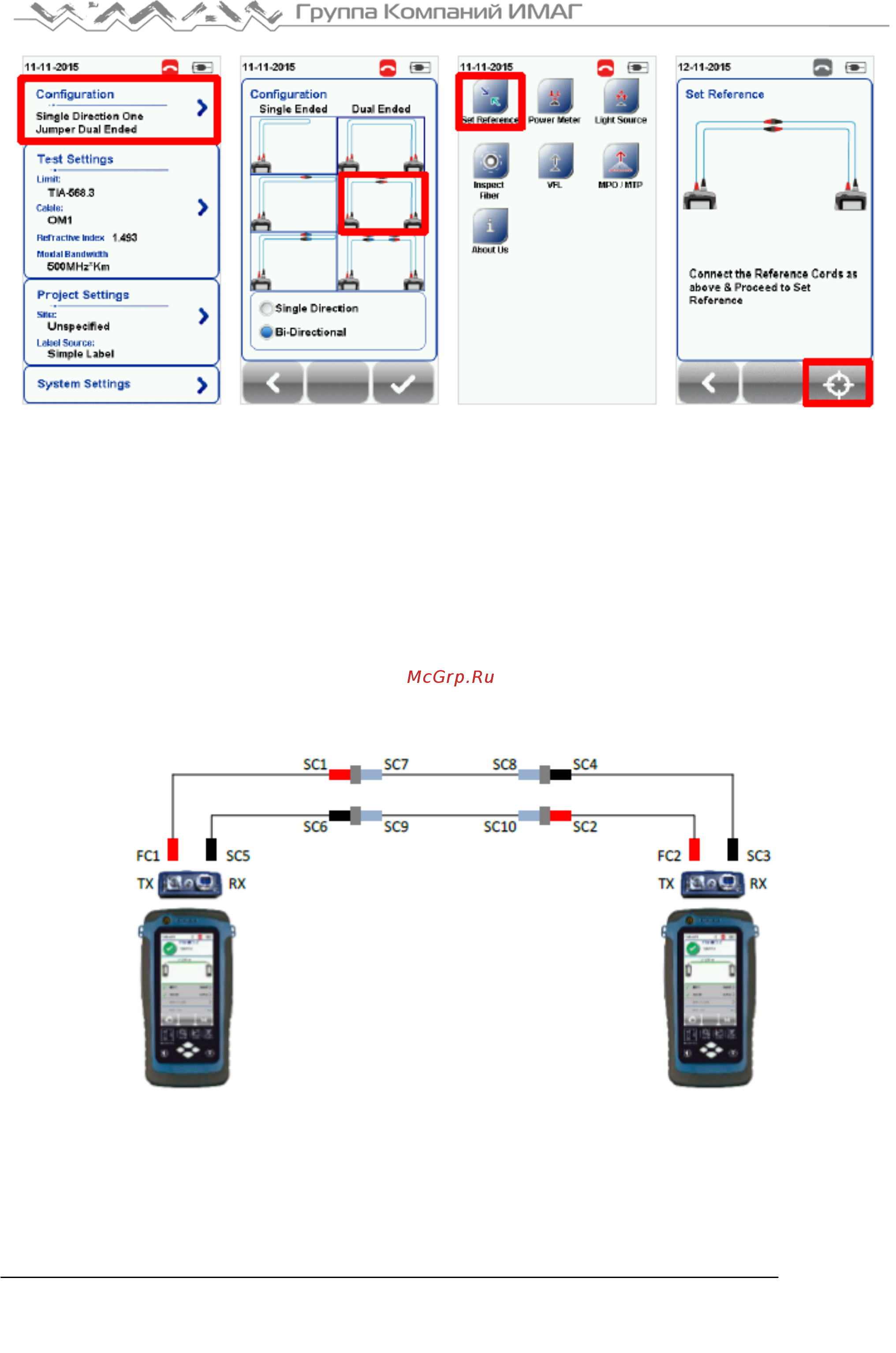

Для трех перемычек и двустороннего тестирования:
1. Подключите FC1 к порту Local TX, а SC1 к соединителю 1.
2. Подключите SC5 к порту Local RX, а SC6 к соединителю 2.
3. Подключите FC2 к порту Remote TX, а SC2 к соединителю 4.
4. Подключите SC3 к порту Remote RX, а SC4 к соединителю 3.
5. Подключите конец SC7 перемычки SC к соединителю 1, а SC8 к соединителю 3.
6. Подключите конец SC9 перемычки SC к соединителю 2, а SC10 к соединителю 4.
Пожалуйста, обязательно очистите волоконные кабели с помощью набора для чистки, входящего в
комплект устройства.
7. Нажмите кнопку SETUP > выберите Configuration (конфигурация), затем выберите Three Jumper (три
перемычки) на удаленном устройстве.
8. Нажмите кнопку TOOLS > выберите Set Reference (установить опорный уровень) и нажмите кнопку
OK, чтобы установить опорный уровень.
