9. Прежде, чем перейти к испытаниям, убедитесь, что результат Set Reference ≤ 0,15 дБ. Если значение
превышает 0,15 дБ, очистите или замените эталонные кабели и настройте опорный уровень еще
раз.
Для одной перемычки и одностороннего тестирования по шлейфу:
1. Подключите концы FC и SC эталонного соединительного кабеля к порту TX и порту RX адаптера,
соответственно.
Пожалуйста, обязательно очистите волоконные кабели с помощью набора для чистки, входящего в
комплект устройства.

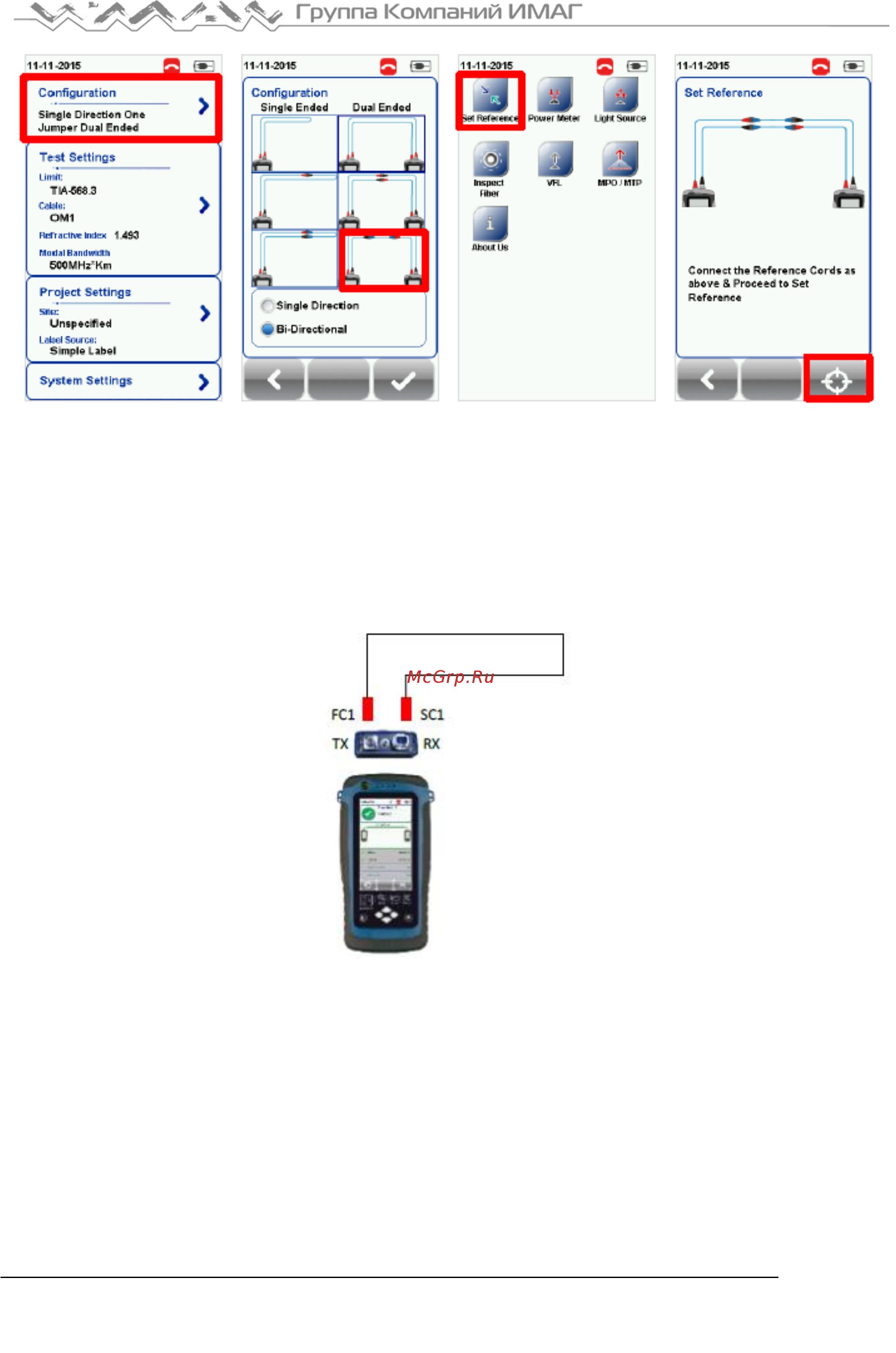

2. Нажмите кнопку SETUP > выберите Configuration (конфигурация), затем выберите One Jumper (одна
перемычка) в колонке Single-Ended (одностороннее). В зависимости от требований выберите Single
(однонаправленное) или Bi direction (двунаправленное).
3. Нажмите кнопку TOOLS > выберите Set Reference (установить опорный уровень) и нажмите кнопку
OK, чтобы установить опорный уровень.
