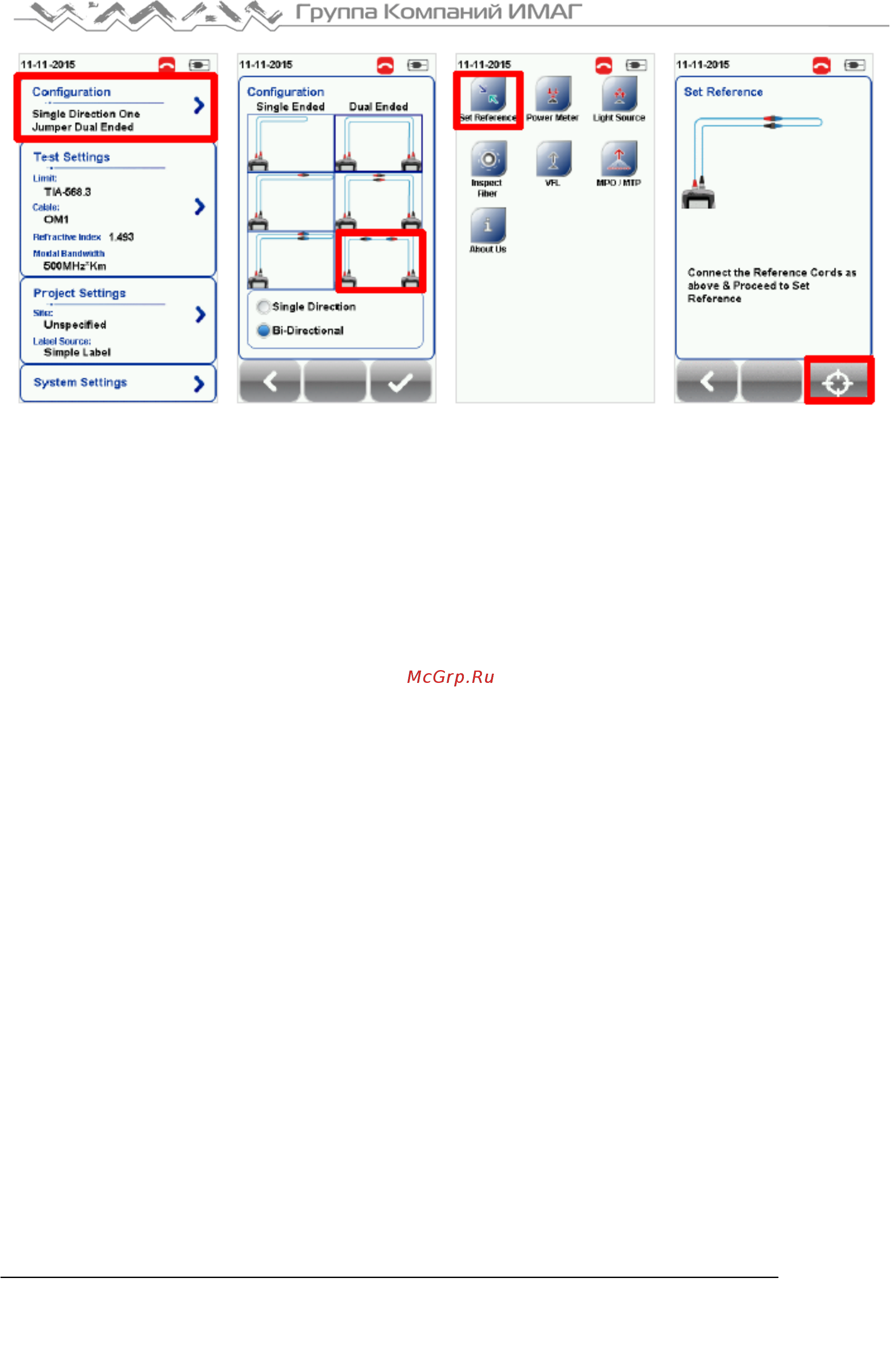

6. Прежде, чем перейти к испытаниям, убедитесь, что результат Set Reference ≤ 0,15 дБ. Если значение

превышает 0,15 дБ, очистите или замените эталонные кабели и настройте опорный уровень еще

раз.

Настройка эталонного уровня может завершиться неудачно в случае:

 Несоответствия пробника адаптера

 Несоответствия версии прошивки

 Отсутствия соединения между локальным и удаленным устройствами

Примечание

В соответствии со стандартами ISO/IEC метод тестирования с двумя перемычками не распознается.

Следовательно, при выборе предельных условий тестирования ISO выбор конфигурации с двумя

перемычками будет отключен.

Глава 4: Настройка автоматического тестирования

(AUTOTEST)

После настройки параметров системы воспользуйтесь следующей процедурой, чтобы настроить

автоматическое тестирование (AUTOTEST).

1. Нажмите кнопку SETUP > выберите Project Settings (настройки проекта)

a. Site (площадка) – Создайте или выберите площадку.

b. Operator (оператор) – Создайте или выберите оператора.

c. Label Source (источник маркировки) – Выберите схему маркировки кабеля. При

использовании функции List Based Testing (тестирование по списку) загрузите метки с флэш-

накопителя USB.

d. AutoSave (автосохранение) – Включите на устройстве WireXpert автоматическое сохранение

каждого результата PASS (годен).

2. Нажмите кнопку SETUP > выберите Test Settings (настройки тестирования).

a. Test Limit (предельные условия тестирования) - Выберите предельные условия тестирования.

b. Cable (кабель) – Создайте пользовательский кабель или выберите его из списка кабелей.

Если не уверены, выберите Generic (типовой).

c. Modal Bandwidth (модовая широкополосность) - Выберите модовую широкополостность

тестируемого кабеля. Если не уверены, оставьте параметр без изменения.

Перед проведением тестирования, пожалуйста, убедитесь в наличии следующих компонентов:

 WireXpert, локальное и удаленное устройства (WX4500)

 Комплект для одномодового тестирования (WX_AD_SM2) ИЛИ

 Комплект для многомодового тестирования (WX_AD_VCL_MM2) ИЛИ
