Требуется: Локальное
или удаленное устройство
2. Проверочный пробник
Inspect Fiber (осмотр волокна) –
Позволяет выполнить
визуальную проверку качества
волокна с помощью внешнего
пробника микроскопа.
Требуется: Локальное
или удаленное устройство
(только MMEF)
VFL - Визуальный дефектоскоп.
Излучает свет для визуального
обнаружения места разлома
волокна.
Требуется: 1. Локальное
устройство ММ/MMEF
2. Удаленное устройство MPO
MPO/MTP - Переключение
устройства в режим MPO для
выполнения тестирования
мощности для одного волокна.
Требуется: Локальное
или удаленное устройство
About - Отображается контактная
информация по всему миру.
Глава 3: Настройка опорного уровня
Перед каждым испытанием необходимо выполнить измерение опорного уровня. Если имеется
несоответствие версий прошивки, устройство WireXpert потребует от пользователя выполнить настройку
опорного уровня.
Настройка зависит от выбранного количества перемычек.
Следующие процедуры предназначены только для волокна MMEF, ММ и SM.

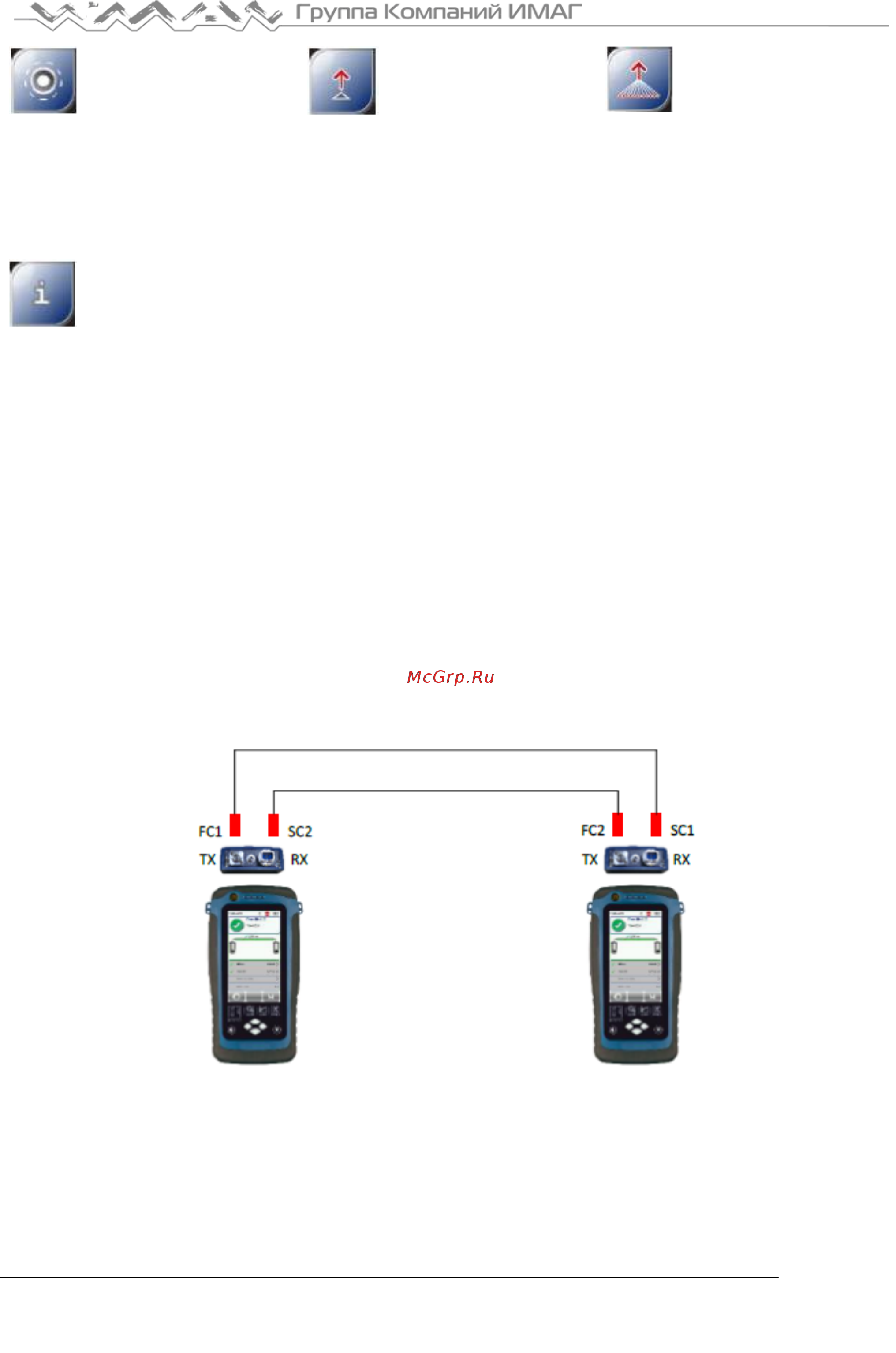

Для одной перемычки и двустороннего тестирования:
1. Подключите FC1 к порту Local TX, а SC1 к порту Remote RX.
2. Подключите FC2 к порту Remote TX, а SC2 к порту Local RX. Пожалуйста, обязательно очистите
волоконные кабели с помощью набора для чистки, входящего в комплект устройства.
3. Нажмите кнопку SETUP > выберите Configuration (конфигурация), затем выберите One Jumper (одна
перемычка) в колонке Dual-Ended (двустороннее). В зависимости от требований выберите Single
(однонаправленное) или Bi direction (двунаправленное).
4. Нажмите кнопку TOOLS > выберите Set Reference (установить опорный уровень) и нажмите кнопку
OK, чтобы установить опорный уровень.
