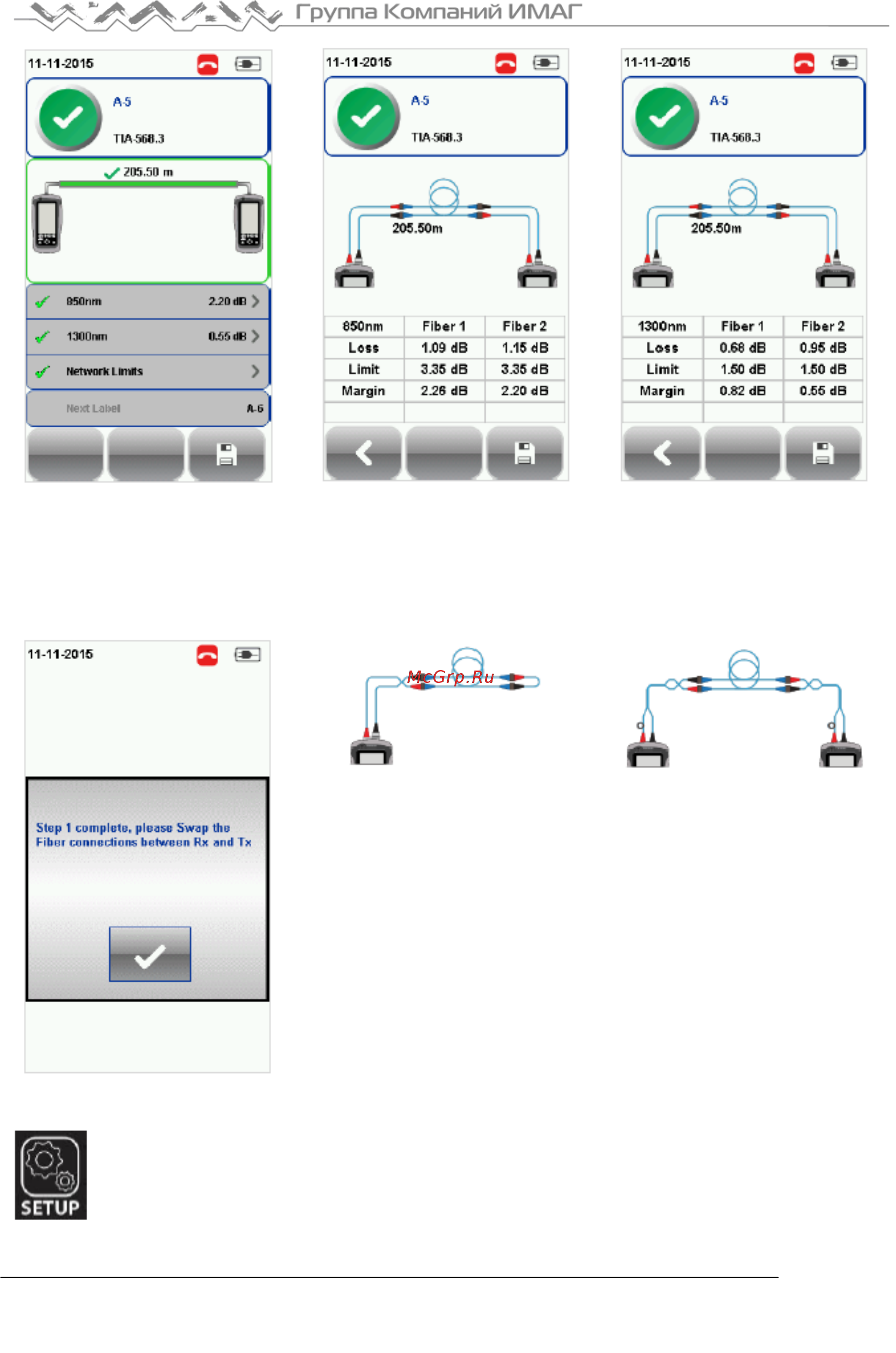

Результаты автоматического
тестирования оптического
волокна MMEF
Подробные результаты для 850
нм
Подробные результаты для 1300
нм
Если выбрана настройка Bi-direction (двунаправленное), при получении соответствующего приглашения
поменяйте подключение соединителей передачи (TX) и приема (RX) на обоих концах кабеля.
Смена местами соединителей TX
и RX для одностороннего
тестирования по шлейфу.
Смена местами соединителей TX
и RX для двустороннего
тестирования.
SETUP
Кнопка SETUP позволяет получить доступ к настройке параметров, необходимых для
проведения автоматического тестирования (AUTOTEST) и конфигурирования устройства.
