MI 3100 SE, MI 3100 s – EurotestEASIУказания по мерам безопасности и эксплуатации
10
2.2 Батарея и ее зарядка
В приборе используются шесть щелочных или перезаряжаемых Ni-MH элементов питания
размера АА. Номинальное время работы определено для элементов питания с
номинальной емкостью 2100 мAч. Состояние заряда батареи постоянно отображается в
правом нижнем углу дисплея. В случае очень низкого заряда батареи прибор
сигнализирует об этом, как показано на рисунке 2.1. Эта индикация появляется на
несколько секунд, а затем прибор самостоятельно отключается.

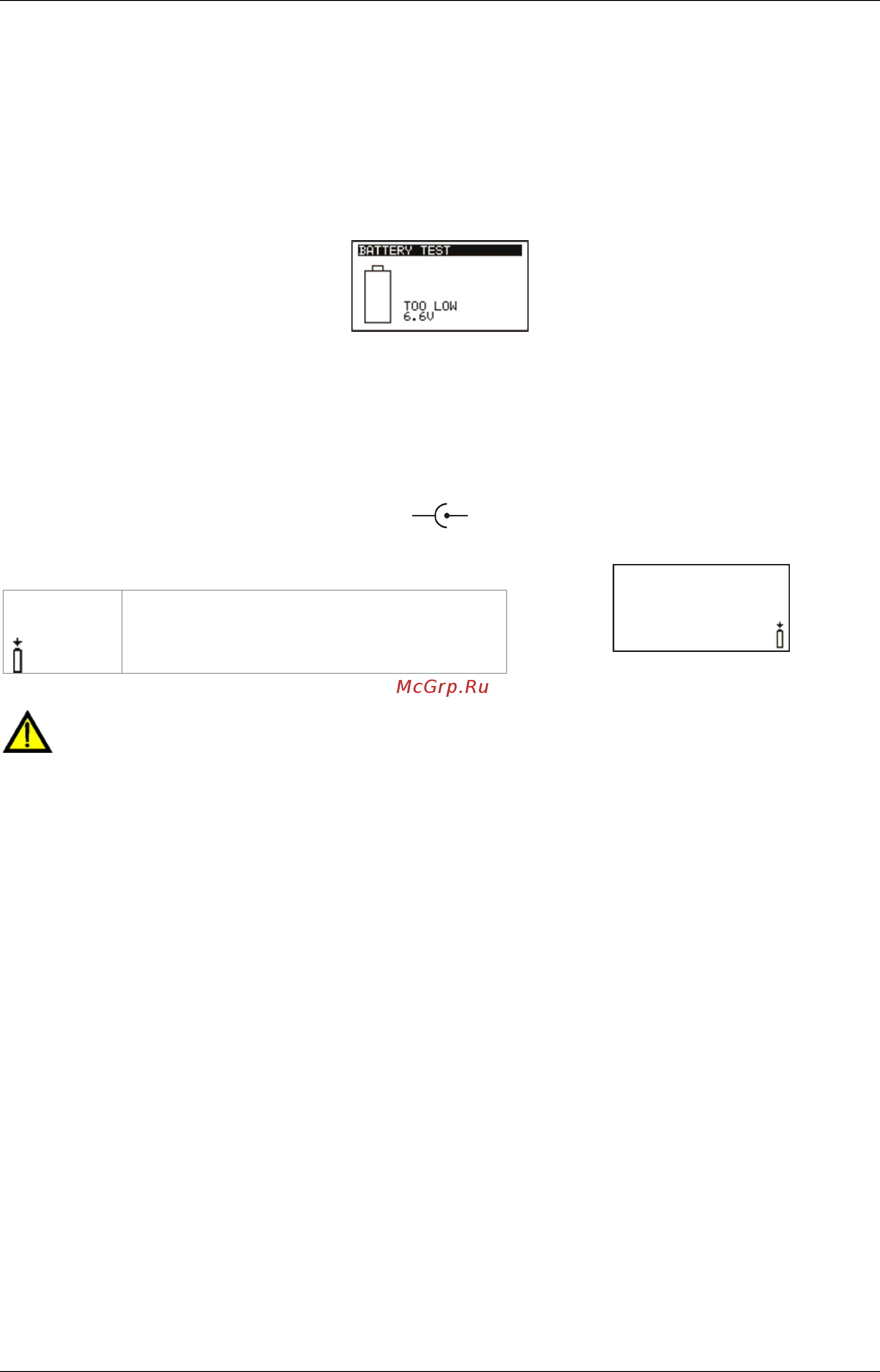

Рисунок 2.1: Индикация разряженной батареи
Батарея заряжается всякий раз, когда сетевой адаптер подключен к прибору. Полярность
гнезда подключения источника питания приведена на рисунке 2.2. Внутренняя цепь
контролирует процесс зарядки и обеспечивает максимальный срок службы батареи.
+
-
Рисунок 2.2: Полярность гнезда подключения источника питания
Обозначе
ния:
Обозначение заряда батареи
Рисунок 2.3: Обозначение зарядки
батареи
Предупреждения, касающиеся безопасности:
При подсоединении к установке батарейный отсек прибора может содержать
внутри опасные напряжения! При замене элементов электропитания или перед
снятием крышки батарейного отсека/ отсека с предохранителями отсоедините все
измерительные принадлежности, подсоединенные к прибору, и выключите прибор.
Убедитесь в правильности установки элементов электропитания, так как в ином
случае прибор не будет работать и батареи могут разрядиться.
Не перезаряжайте щелочные элементы питания!
Используйте только зарядные устройства, предоставленные производителем или
дистрибьютором испытательного оборудования!
Примечания:
Зарядное устройство в приборе осуществляет зарядку группы элементов. Это
означает, что элементы батареи во время зарядки соединены последовательно.
Элементы питания должны быть в одинаковом состоянии (иметь одинаковый
уровень заряда, тип и дату изготовления).
Если вы не собираетесь использовать прибор на протяжении длительного периода
времени, извлеките все элементы питания из батарейного отсека.
Могут использоваться щелочные или перезаряжаемые Ni-MH элементы питания
(размера AA). Компания METREL рекомендует использовать только
перезаряжаемые элементы питания с емкостью 2100 мАч или более.
Во время заряда новой или не использовавшейся длительное время (более 6
месяцев) батареи могут происходить непредсказуемые химические процессы. В
