Подключения при проверке УЗО



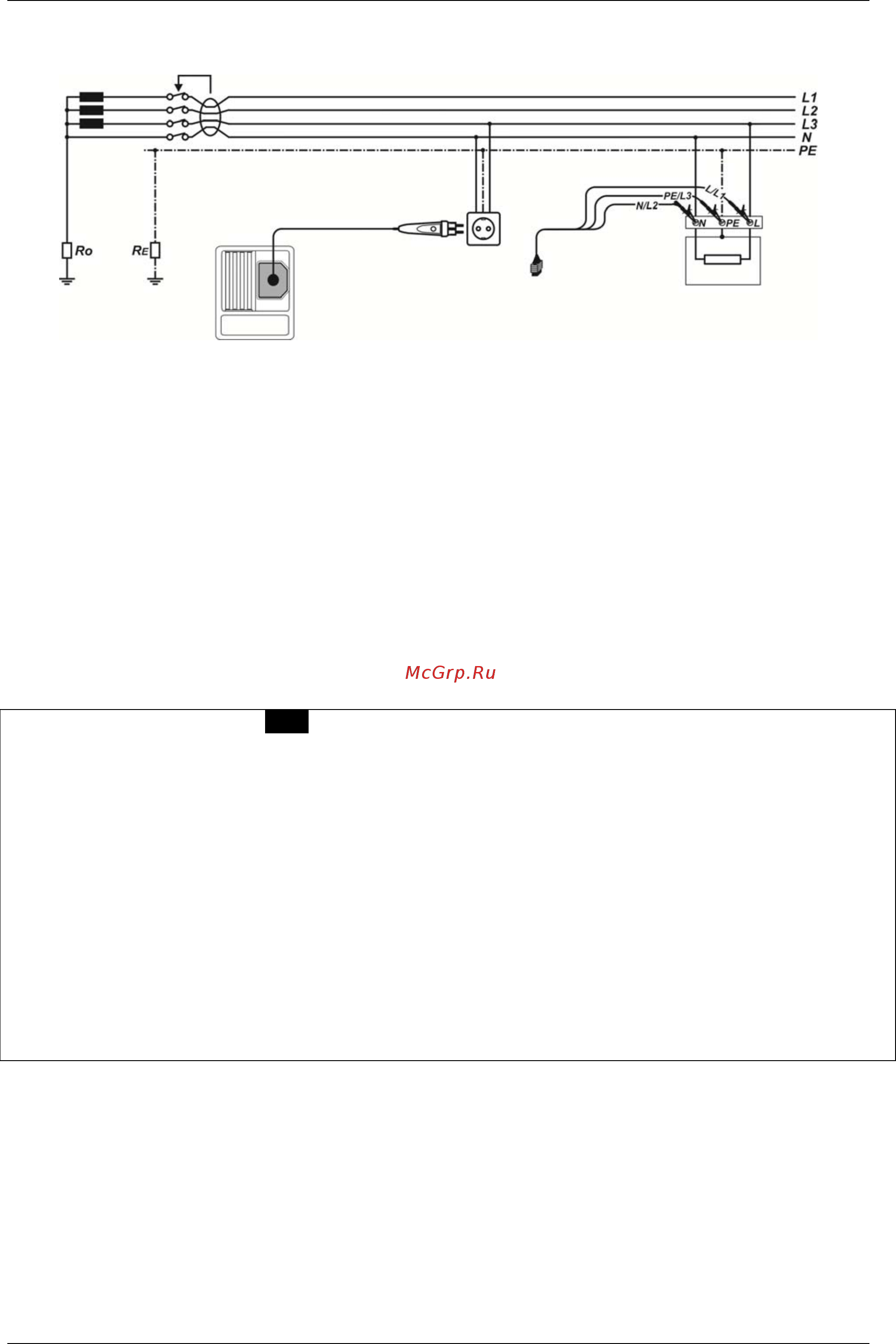

Рисунок 5.13: Подключение штепсельного щупа «plug commander» и 3-проводного

тестового кабеля



5.4.1 Контактное напряжение (УЗО Uc)

Ток, текущий по кабелю PE, вызывает падение напряжения на сопротивлении заземления,

то есть, разность потенциалов между эквипотенциальной связующей цепью PE и

«землей». Эта разность потенциалов называется контактным напряжением и существует

во всех открытых токопроводящих частях, подключенных к шине защитного заземления

PE. Она должно быть всегда меньше, чем стандартное предельное безопасное

напряжение.

Контактное

напряжение измеряется испытательным током, меньшим, чем ½ I

N,

во

избежание срабатывания УЗО; затем ток приводится к номинальному значению - I

N

.

Процедура измерения контактного напряжения

 Выберите функцию RCD при помощи переключателя функций.

 Выберите подфункцию Uc. Классификация результатов измерения Uc УЗО будет

осуществляться одновременно с сохранением.

Испытания по определению Uc УЗО осуществляются одинаково независимо от

выбранной подфункции. Тем не менее, важно выбрать соответствующую

подфункцию, чтобы классифицировать правильно результаты измерений для учета

в проверочной документации (отчетах об испытаниях).

 Установите тестовые параметры (при необходимости).

 Подключите испытательный кабель к прибору.

 Подключите измерительные щупы к тестируемому устройству (см. Рисунок 5.13:

Подключение штепсельного щупа «plug commander» и 3-проводного тестового

кабеля

 ).

 Для проведения измерений нажмите на кнопку ПРОВЕРКА (TEST).

 Сохраните результат нажатием кнопки MEM (опция).



Полученный результат напряжения прикосновения зависит от номинального тока утечки

УЗО и умножается на значение соответствующего коэффициента (в зависимости от типа

УЗО и типа измерительного тока)Коэффициент 1.05 применяется для устранения

погрешности измерения, способной привести к занижению результата измерений.

Смотрите таблицу 5.1 для получения подробной информации о коэффициентах

вычисления напряжения прикосновения.
