MI 3100 SE, MI 3100 s – EurotestEASI Измерения
43
Отображаемые результаты:
t.............время отключения
Uc.........контактное напряжение при номинальном токе I
N
5.4.3 Ток отключения УЗО (RCD I)
Постоянное увеличение тока утечки необходимо для тестирования пороговой
чувствительности отключения УЗО. Прибор увеличивает измерительный ток малыми
шагами в пределах выбранного диапазона:
Тип УЗО
Диапазон крутизны
характеристики
Форма
волны
Примечания
Начальная
величина
Конечная
величина
AC
0.2I
N
1.1I
N
Синусоида
льная
Все модели
A, F (I
N
30 мА) 0.2I
N
1.5I
N
Импульсна
я
A, F (I
N
= 10 мА) 0.2I
N
2.2I
N
Максимальный измерительный ток равен I
(ток отключения) или конечное значение, в
случае, когда УЗО не включено (не отключилось).
Процедура измерения тока отключения
Выберите функцию RCD при помощи переключателя функций.
Выберите подфункцию RCD I. Классификация результатов измерения RCD I будет
осуществляться одновременно с сохранением.
Испытания по определению тока I УЗО осуществляются одинаково независимо от
выбранной подфункции. Тем не менее, важно выбрать соответствующую
подфункцию, чтобы классифицировать правильно результаты измерений для учета
в проверочной документации (отчетах об испытаниях).
Установите тестовые параметры (при необходимости).
Подключите испытательный кабель к прибору.
Подключите измерительные щупы к тестируемому устройству (см. Рисунок 5.13:
Подключение штепсельного щупа «plug commander» и 3-проводного тестового
кабеля
Для проведения измерений нажмите на кнопку ПРОВЕРКА (TEST).
Сохраните результат нажатием кнопки MEM (опция).

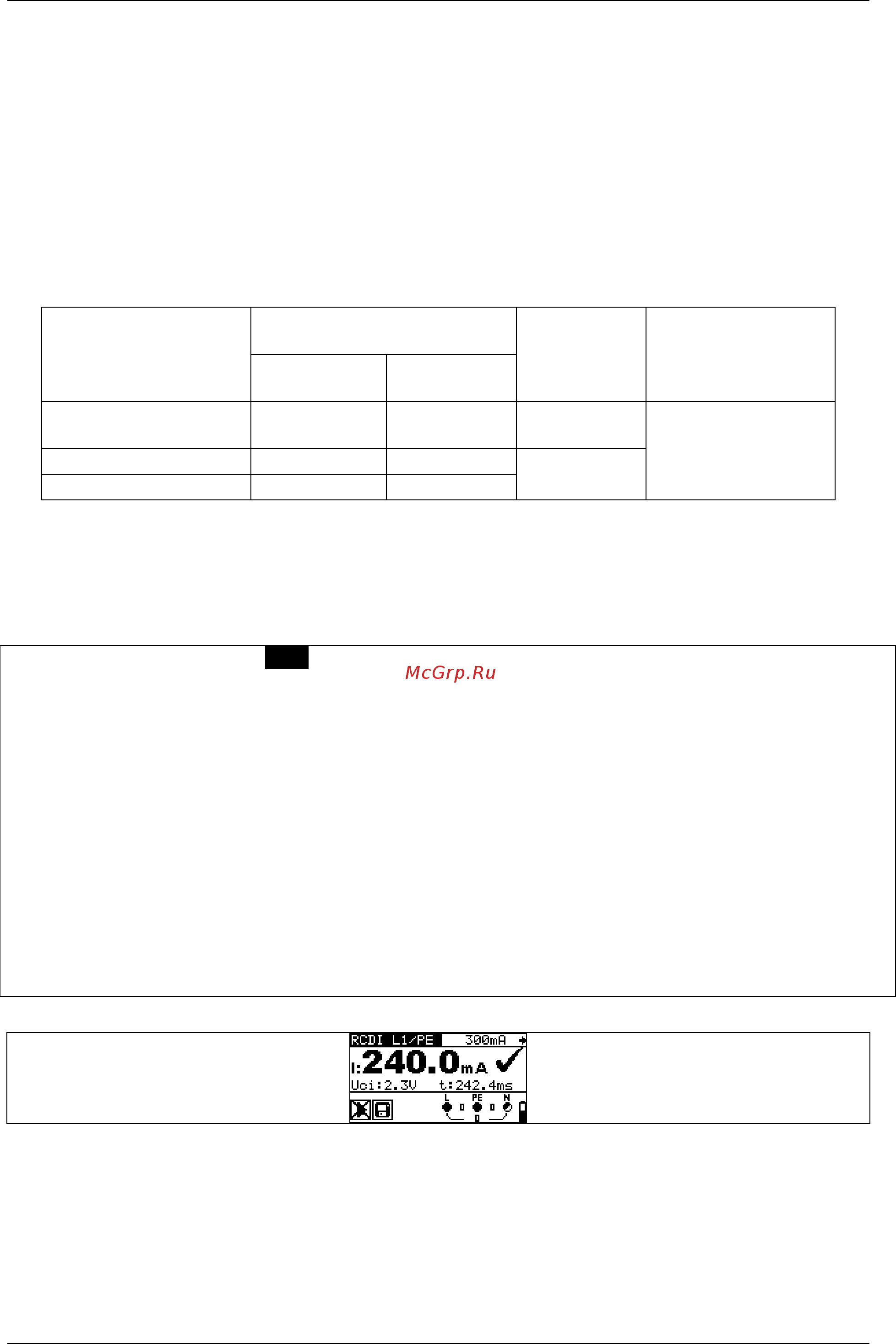

.................................Рисунок 5.39 - Пример результата измерения тока отключения
Отображаемые результаты:
I.............ток отключения
Uci........контактное напряжение при токе отключения I, или конечное значение, если
срабатывание УЗО не произошло
t.............время отключения (срабатывания)
