MI 3100 SE, MI 3100 s – EurotestEASI Измерения
32
5 Измерения
5.1 Напряжение, частота и последовательность фаз
Данные измерений напряжения и частоты всегда отображаются на экране
прибора. В специальном меню VOLTAGE TRMS можно сохранять измеренное
напряжение, частоту и информацию о порядке чередования фаз. Измерения
основаны на стандарте EN 61557-7.
Инструкции по функциональным возможностям кнопок
приведены в главе 4.2.
Рисунок 5.1: Напряжение в
однофазной цепи
Параметры испытаний для измерения напряжения
Установка параметров не требуется.

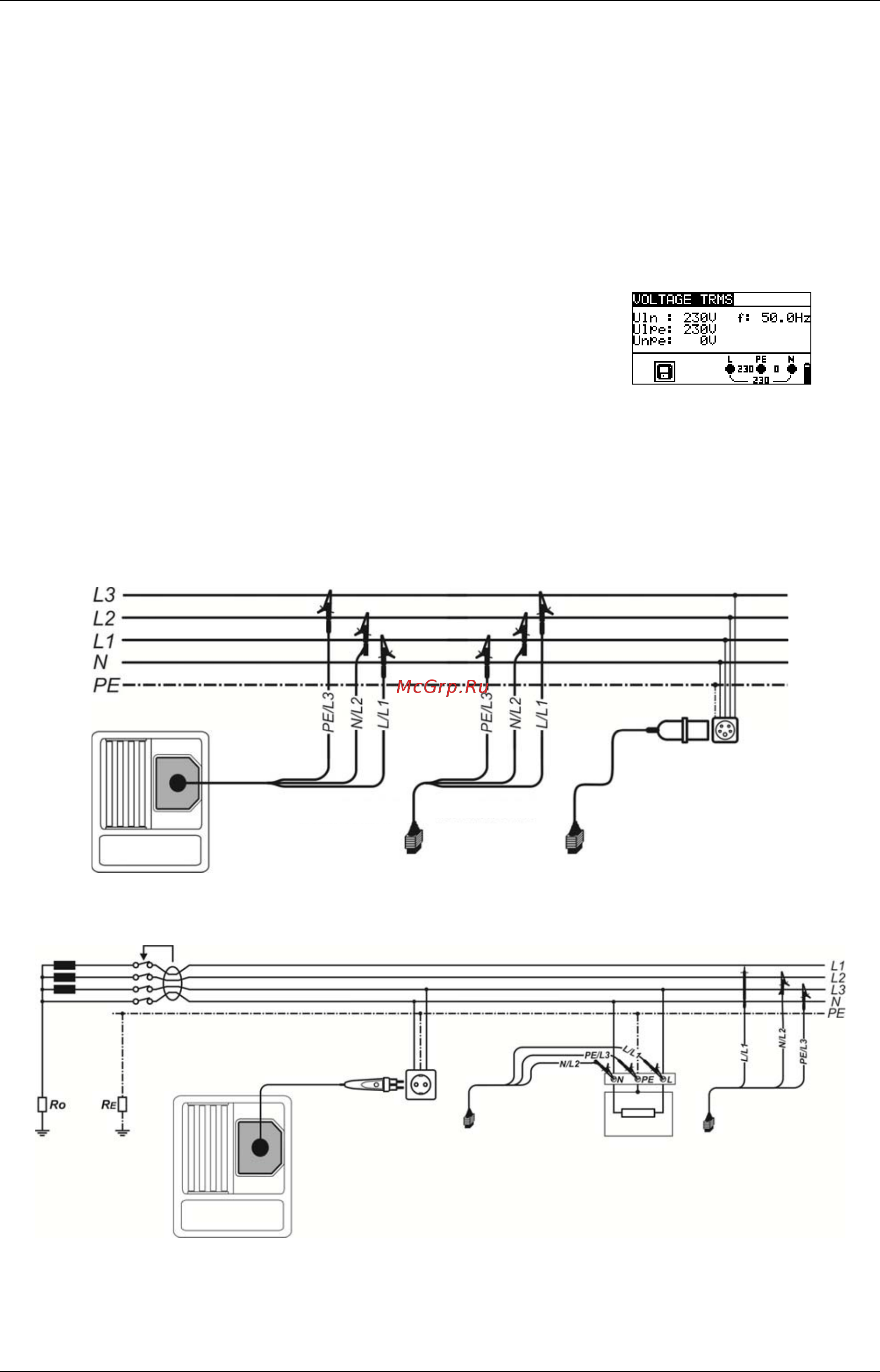

Подключения при измерении напряжения
Рисунок 5.3: Подключение 3-проводного тестового кабеля и дополнительного
адаптера к трехфазной цепи
Рисунок 5.1: Подключение штепсельного щупа и 3-х проводного тестового кабеля к
однофазной цепи
результат1.2.3
р
ез
у
льтат2.1.3
