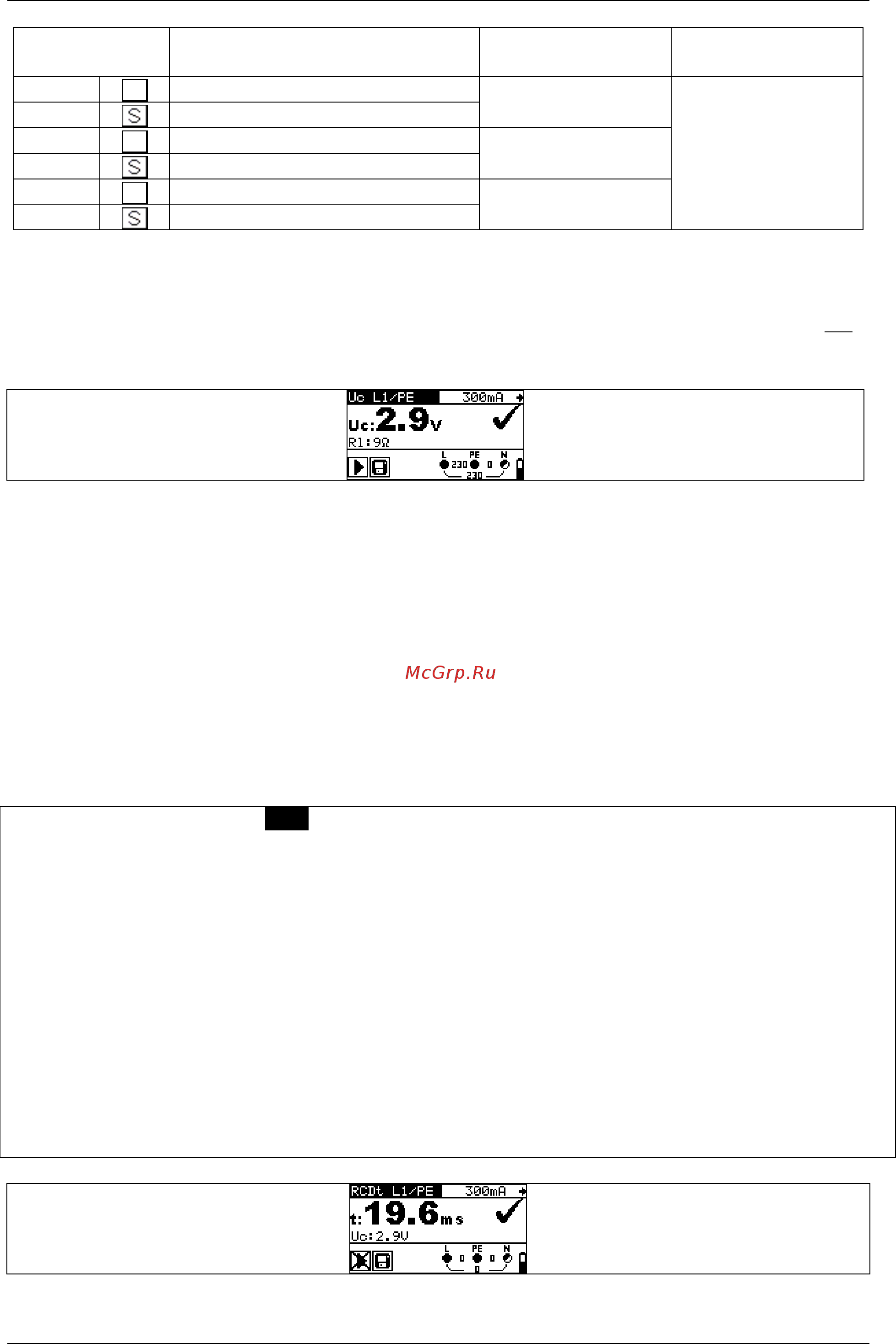

MI 3100 SE, MI 3100 s – EurotestEASI Измерения
42
Тип УЗО
Контактное напряжение Uc, в
пропорции к
Номинальный
ток I
N
Примечания
AC
1.05I
N
любой
Все модели
AC
21.05I
N
A, F
1.41.05I
N
30 мА
A, F
21.41.05I
N
A, F
21.05I
N
< 30 мА
A, F
221.05I
N
Таблица 5.1: Взаимосвязь между Uc и I
N
Сопротивление контура является показательным и вычисляется исходя из полученного
значения Uc (без дополнительных коэффициентов), в соответствии с формулой:
N
C
L
I
U
R
.
Рисунок 5.14: Пример результатов измерений контактного напряжения
Отображаемые результаты:
Uc.........контактное напряжение
Rl..........сопротивление короткозамкнутого контура
5.4.2 Время отключения УЗО (RCDt)
Измерение времени отключения определяет чувствительность УЗО при разных
значениях тока утечки.
Процедура измерения времени отключения
Выберите функцию RCD при помощи переключателя функций.
Выберите подфункцию RCDt. Классификация результатов измерения УЗО RCD t
будет осуществляться одновременно с сохранением.
Испытания по определению УЗО RCD t осуществляются одинаково независимо от
выбранной подфункции. Тем не менее, важно выбрать соответствующую
подфункцию, чтобы классифицировать правильно результаты измерений для учета
в проверочной документации (отчетах об испытаниях).
Установите тестовые параметры (при необходимости).
Подключите испытательный кабель к прибору.
Подключите измерительные щупы к тестируемому устройству (см. Рисунок 5.13:
Подключение штепсельного щупа «plug commander» и 3-проводного тестового
кабеля
).
Для проведения измерений нажмите на кнопку ПРОВЕРКА (TEST).
Сохраните результат нажатием кнопки MEM (опция).
Рисунок 5.15: Пример результатов измерения времени отключения
