MI 3100 SE, MI 3100 s – EurotestEASI Описание прибора
14
3 Описание прибора
3.1 Передняя панель

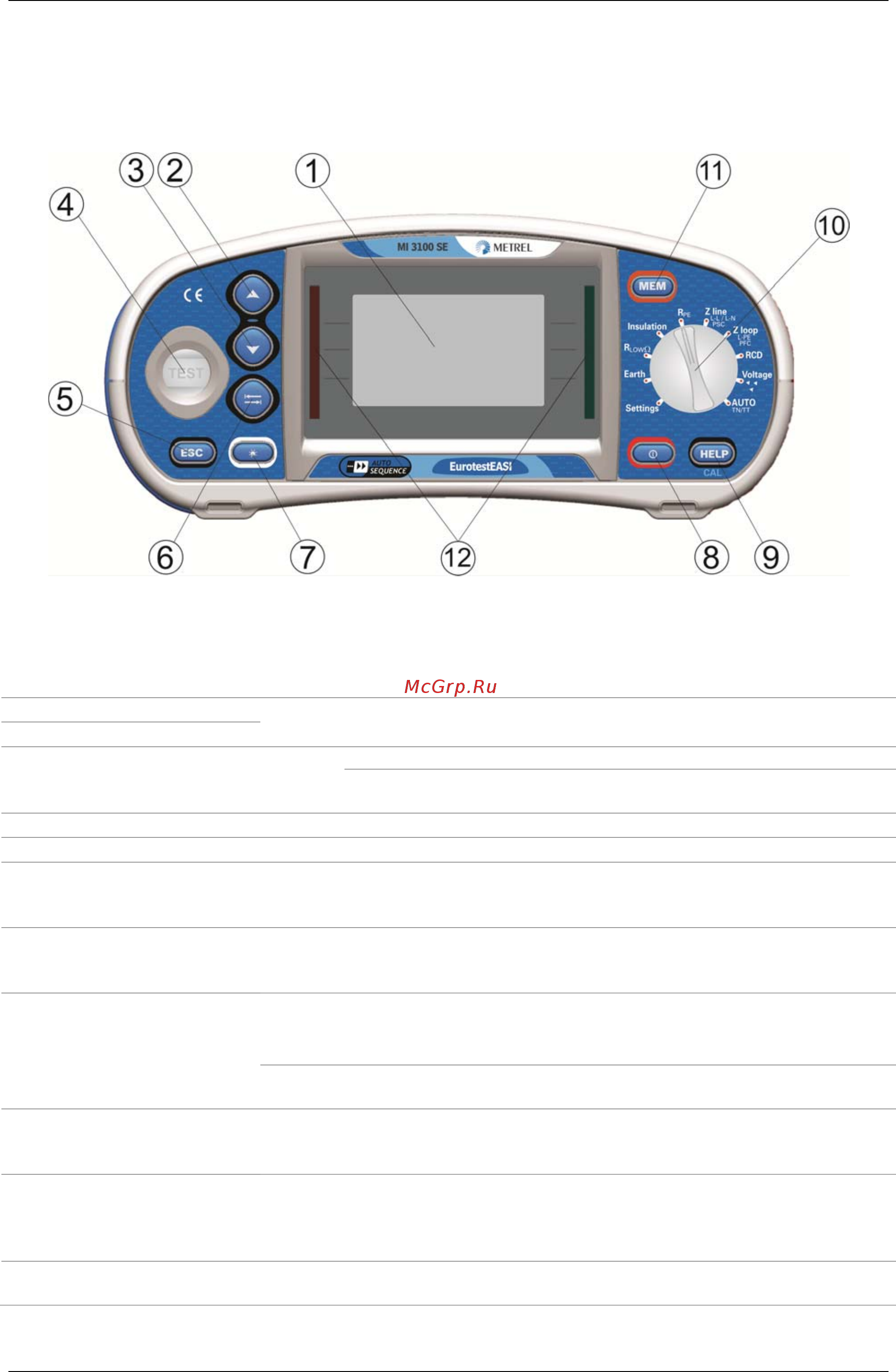

Рисунок 3.1: Передняя панель
Условные обозначения:
1
ЖК-дисплей
Матричный экран 128 x 64 точки, с подсветкой.
2
ВВЕРХ
Осуществляет изменение выбранного параметра.
3
ВНИЗ
4
ПРОВЕРКА (TEST)
ПРОВ
ЕРКА
(TEST)
Инициирует начало процесса измерений.
Также осуществляет касание контакта защитного
заземления PE.
5
ВЫХОД (ESC)
Переход на один уровень назад.
6
ТАБУЛЯЦИЯ
Осуществляет выбор параметров в выбранной функции.
7
Фоновая
подсветка,
контрастность
Изменения уровня подсветки и контрастности.
8
ВКЛ / ВЫКЛ
Включение или выключение питания прибора.
Прибор автоматически выключается через 15 минут после
последнего нажатия на любую из клавиш.
9
ПОМОЩЬ /
КАЛИБРОВКА
(HELP / CAL)
Доступ к меню помощи.
Осуществление калибровки испытательных выводов для функций
проверки целостности (только MI 3100 SE).
Осуществляет запуск измерений Z
REF
в подфункции измерения
падения напряжения.
10
Селекторный
переключатель
функций
Выбор функции тестирования.
11
ПАМЯТЬ (MEM)
Осуществляет сохранение данных в память/ извлечение данных из
памяти прибора (только MI 3100 SE).
Осуществление калибровки испытательных выводов для функций
проверки целостности (только MI 3100 s).
12
Зеленые СИД
Красные СИД
Отображают результаты проверок ВЫПОЛНЕНО УСПЕШНО/ НЕ
ВЫПОЛНЕНО (PASS / FAIL).
