MI 3100 SE, MI 3100 s – EurotestEASI Описание прибора
16
3.3 Вид сзади
1
2
3

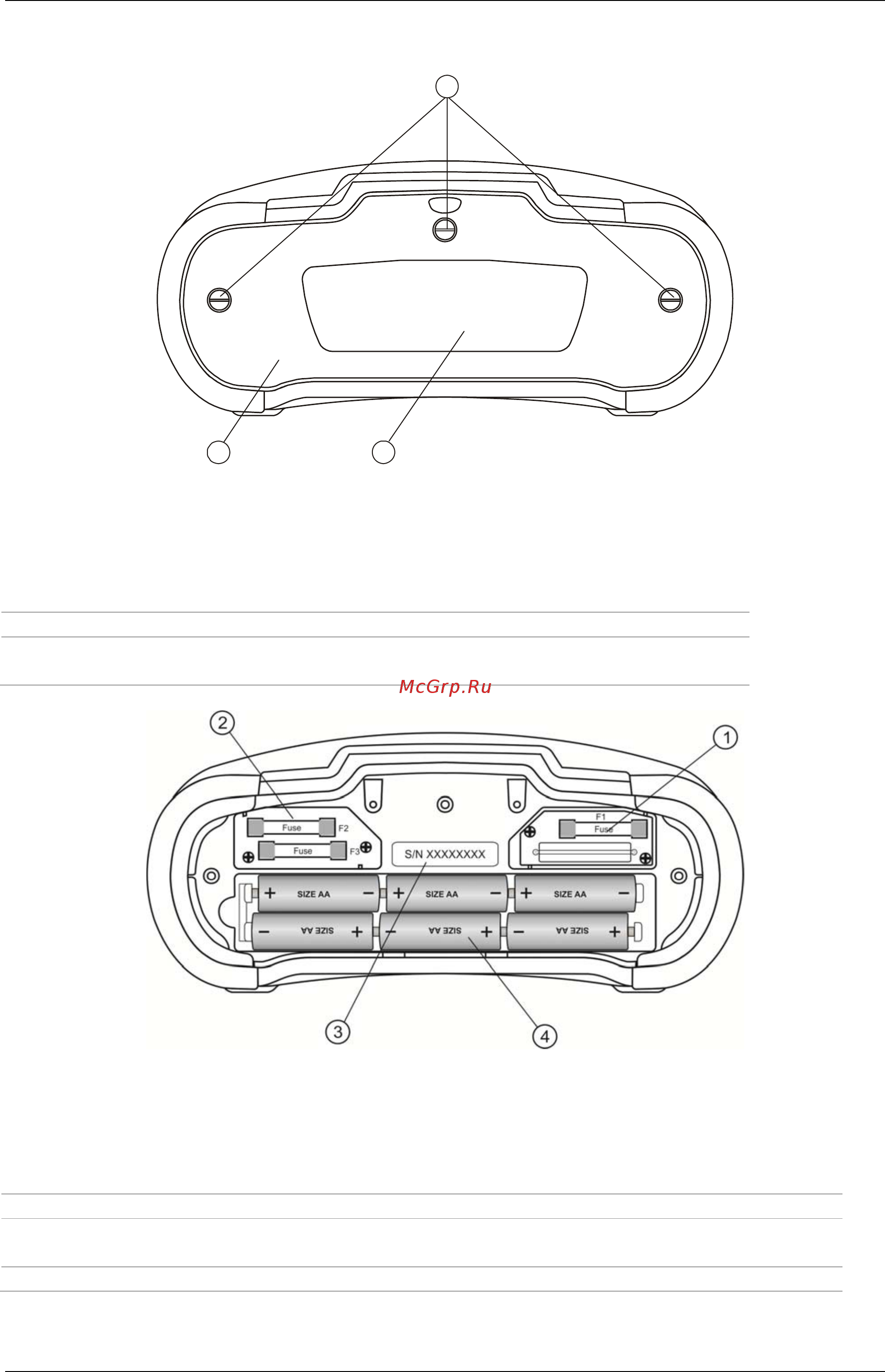

Рисунок 3.5: Задняя панель
Условные обозначения:
1
Крышка батарейного отсека / отсека плавких предохранителей
2
Информационная табличка на задней панели
3
Крепежные винты фиксации крышки батарейного отсека/ отсека
плавких предохранителей
F
Рисунок 3.7: Батарейный отсек и отсек с плавкими предохранителями
Условные обозначения:
1
Предохранитель F1
M 315 мА / 250 В
2
Предохранители F2 и F3
F 4 A / 500 В (отключающая способность: 50 kA)
3
Табличка с серийным
номером
4
Элементы питания
Размер AA, щелочные / перезаряжаемые NiMH
