MI 3210 Тераомметр (TeraOhm) XA 10 кВ Instrument description
3.4 Организация дисплея

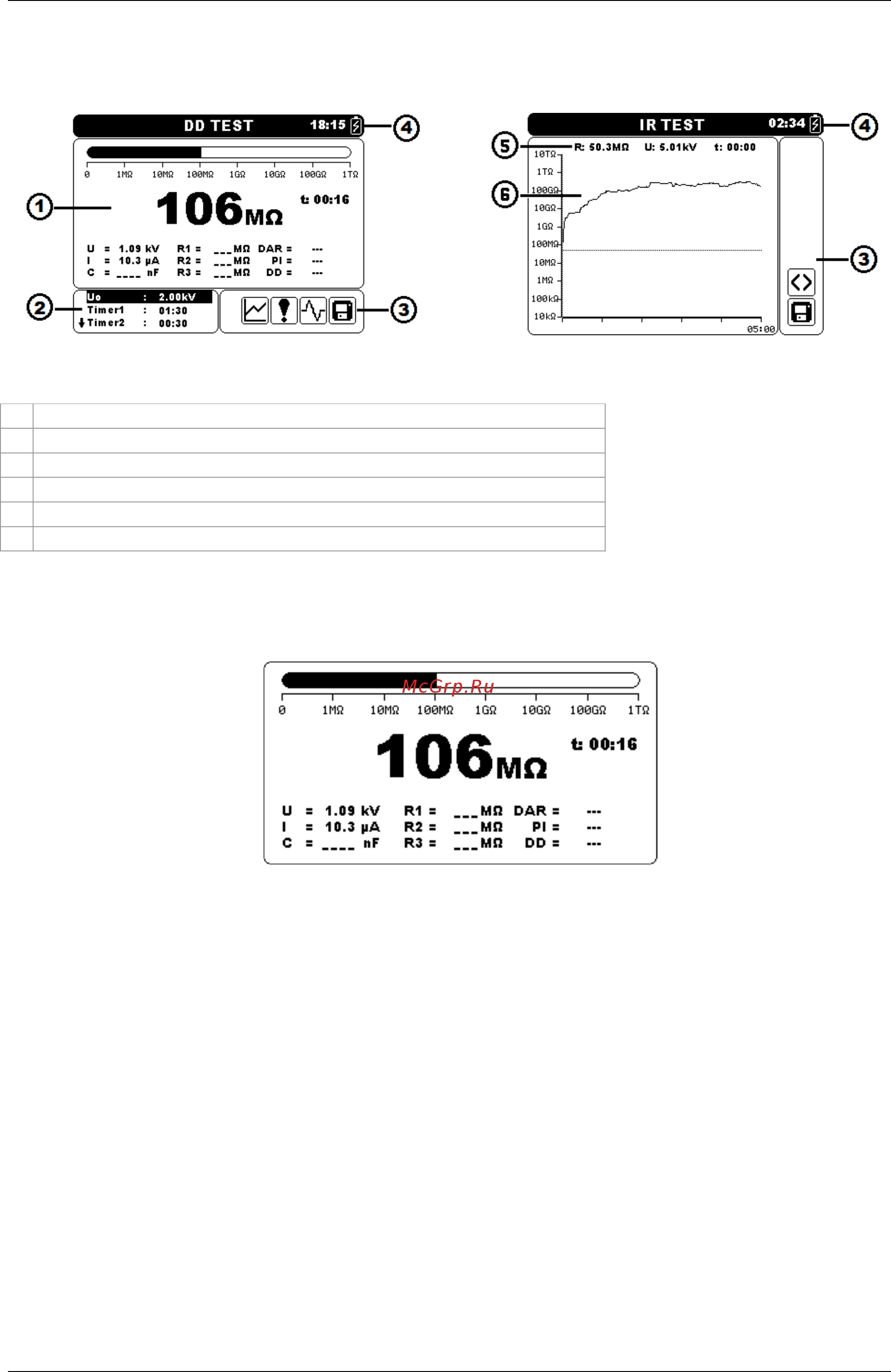

Рисунок 3.6: Типичный функциональный дисплей и графический экран
1
Окно результатов измерений
2
Окно управления измерением
3
Окно сообщений
4
Индикация состояния аккумулятора, времени и связи
5
Строка результатов измерений
6
Графическое представление измеренных данных
3.4.1 Окно результатов измерений
В окне измерений показываются все применимые данные при проведении контрольно-
измерительных мероприятий.
Рисунок 3.7: Окно измерений
Измеренное
сопротивление
изоляции
Показывается в центре экрана самым крупным шрифтом. При
проведении контрольно-измерительных мероприятий данный
результат измеряется через каждые несколько секунд. По
завершении измерения результат удерживается на экране до тех
пор, пока не будет начато новое измерение.
Гистограмма
Графически представляет измеренное сопротивление изоляции
по отношению к диапазону измерений. Она также отображает
граничное значение, если последнее установлено.
U
Показывает напряжение на выходе. При проведении контрольно-
измерительных мероприятий данный результат измеряется через
каждые несколько секунд. По завершении измерения результат
удерживается на экране до тех пор, пока не будет начато новое
измерение.
16
