MI 3210 Тераомметр (TeraOhm) XA 10 кВ Измерения
5.1.4 Электрическое представление изолирующего материала

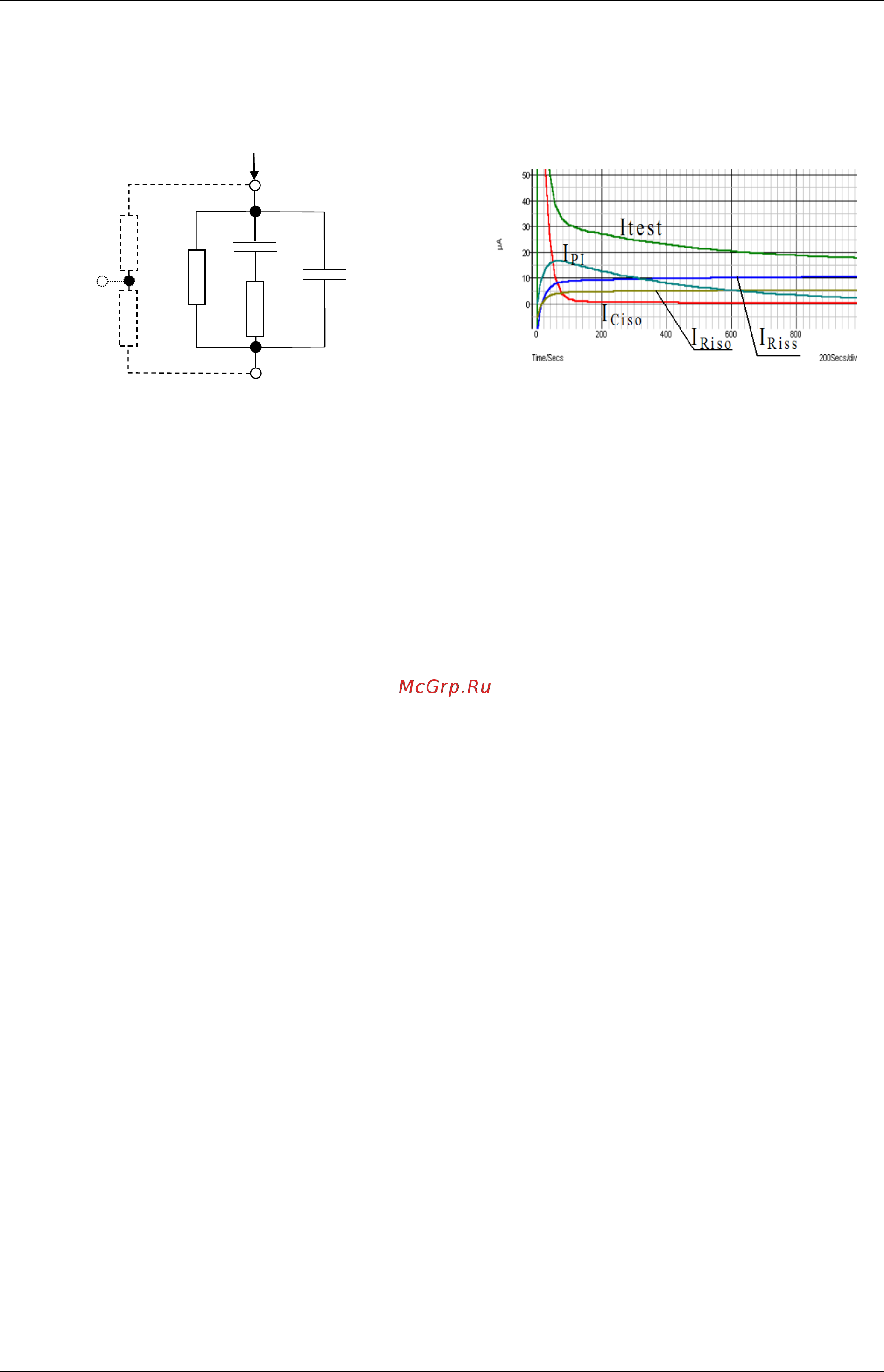

На Рисунке 5.1 представлена эквивалентная электрическая цепь изоляционного
материала.
Riso
Cpi
Rpi
Ciso
Riss1
Riss2
Материал
Поверхность
Itest
+
-
Защита
Рисунок 5.1: Изоляционный материал
где
R
iss1
и R
iss2
.......................... – поверхностное удельное сопротивление (положение
дополнительного присоединения защиты).
R
iso
..................................... – фактическое изоляционное сопротивление материала.
C
iso
..................................... – емкость материала.
C
pi
, R
pi
................................ – представляет эффекты поляризации.
I
test
...................................... – общий испытательный ток (I
test
= I
PI
+ I
RISO
+ I
RISS
).
I
PI
....................................... – ток поглощения поляризации.
I
RISO
.................................... – фактический ток изоляции.
I
RISS
.................................... – ток утечки по поверхности.
31
