MI 3210 Тераомметр (TeraOhm) XA 10 кВ Измерения

t [s]

Itot

10 20 30 40 50 60

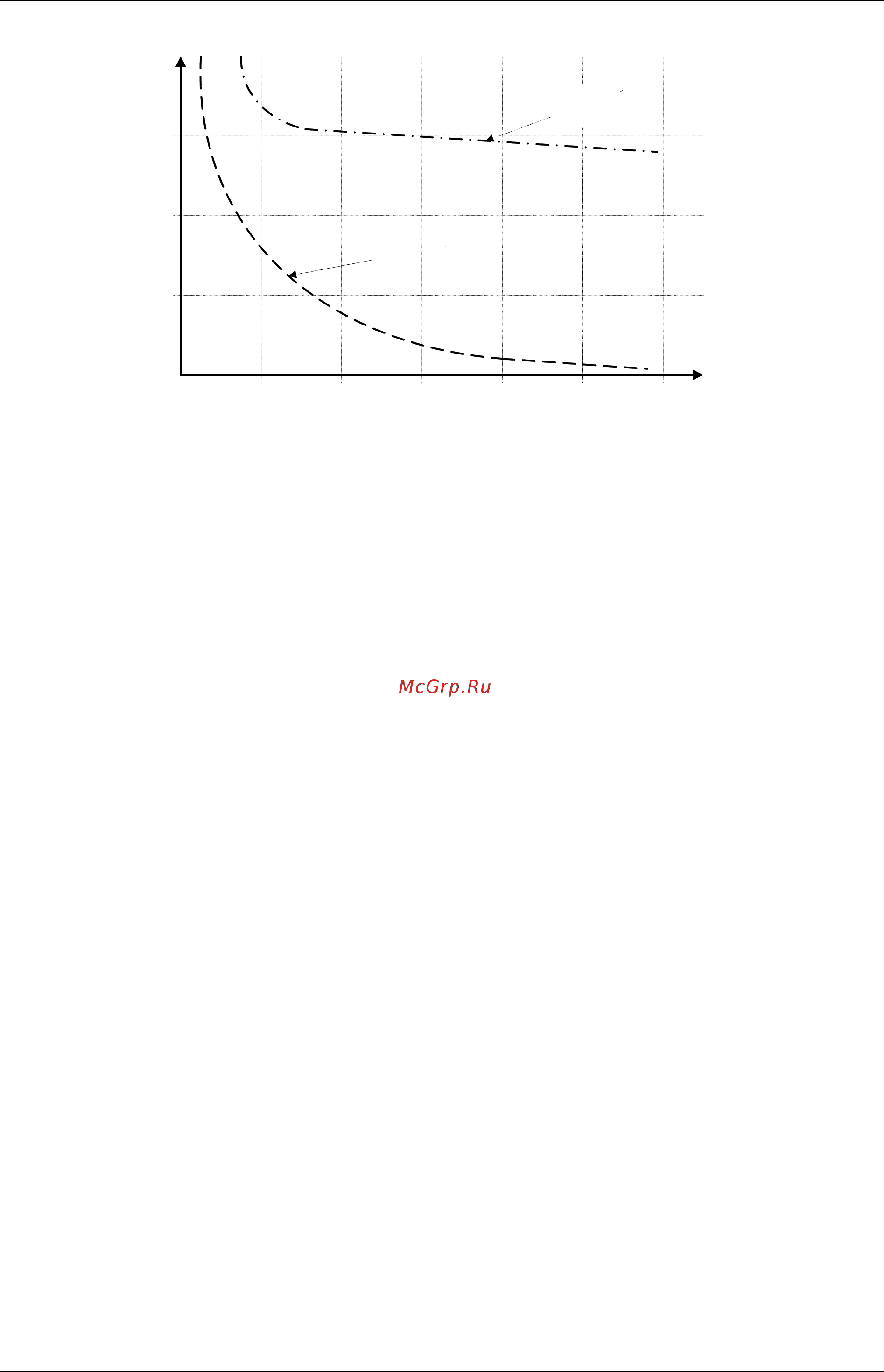

Рисунок 5.16: График зависимости тока от времени для хорошей и плохой изоляции

с использованием метода разряда диэлектрика

Испытание методом коэффициента рассеивания диэлектрика очень полезно для проверки

многослойной изоляции. Это испытание может выявить избыточные токи разряда,

которые возникают в случае повреждения или загрязнения одного из слоев многослойной

изоляции. Это состояние не будет определяться ни при испытании в точках, ни при

испытании на индекс поляризации. Ток разряда будет выше для известного напряжения и

емкости в случае повреждения внутреннего слоя. Постоянная времени данного

отдельного слоя будет отличаться от других слоев, что приведет к более высокому току,

чем в случае целой изоляции.

Предупреждение:

 За информацией по мерам предосторожности обращаться к главе

«Предупреждения»!

 Не дотрагивайтесь до испытываемого объекта во время измерений, а также

до момента его полного разряда по завершению измерений! Существует

риск поражения электрическим током!

Примечания:

 При начале измерения необходимо ознакомиться с отображаемыми

предупреждениями!

 В процессе измерения на дисплее появляется предупредительный символ

высокого напряжения для предупреждения оператора об испытательном

напряжении, которое может представлять опасность.

 Значение емкости измеряется во время окончательной разрядки испытываемого

объекта.

 Если данная функция включена, прибор выполняет измерение коэффициента

рассеивания диэлектрика (DD), когда емкость находится в диапазоне от 20 нФ до

50 мкФ.

 Продолжительность времени графика R(t) равна значению, установленному на

Таймере 3.

 Время, установленное на таймере, может быть очень продолжительным (до 99

минут), поэтому для отображения графика R(t) на ЖК-дисплее используется

специальный алгоритм автоматическои децимации.

 Если включено дополнительное усреднение (AVG) значения результатов, то

значения PI и DAR рассчитываться не будут (---).
