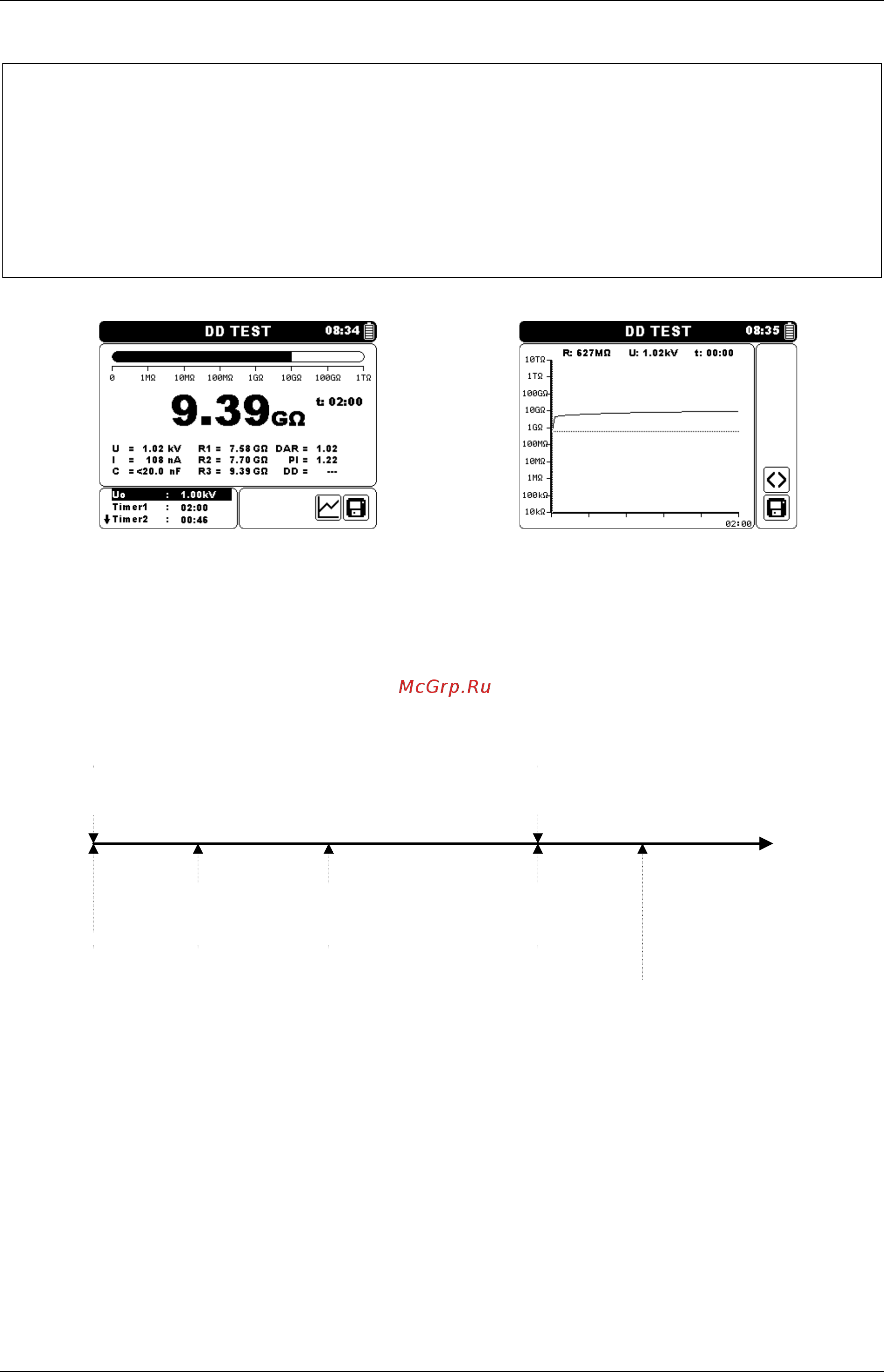

MI 3210 Тераомметр (TeraOhm) XA 10 кВ Измерения
Процедура диагностического испытания:
Выбрать функцию Diagnostic test (Диагностическое испытание).
Установить параметры испытания (напряжение, таймер 1 …).
Присоединить измерительные выводы к прибору и испытываемому объекту.
Нажать клавишу START/STOP (ПУСК/ОСТАНОВ) для начала измерения.
Нажать клавишу SELECT (ВЫБОР) для переключения между видом графика и
видом результатов (дополнительно).
Дождаться окончания обратного отсчета таймера.
Дождаться разрядки испытываемого объекта.
Сохранить результат нажатием клавиши MEM (ПАМЯТЬ) (дополнительно).
Рисунок 5.13: Пример результата
диагностического испытания
Рисунок 5.14: Пример вида графика
диагностического испытания
Таймер 1, Таймер 2 и Таймер 3 – таймеры с одной и той же точкой запуска. Значение
каждого из них представляет продолжительность от начала измерения. Максимальное
время ограничено величиной в 99 мин. Соотношение между таймерами показано на
приведенном ниже рисунке.
Start
Time1
Time2
Time3
Stop
0
10min1min30 s
DAR PI
DD
t
Time1 ≤ Time2
Time2 ≤ Time3
Рисунок 5.15 Соотношение между таймерами
43
