MI 3210 Тераомметр (TeraOhm) XA 10 кВ Измерения
5.9 Испытание на электрическую прочность
Данная функция позволяет выполнять испытание на электрическую прочность
изоляционного материала. Она охватывает два типа испытаний:
Проверка напряжения пробоя высоковольтного устройства, например, подавителя
помех, вызванных переходными процессами.
Проверка выдерживаемого напряжения постоянного тока для целей согласования
изоляции.
Обе функции требуют обнаружения тока пробоя. В данной функции испытательное
напряжение возрастает от напряжения пуска до напряжения останова в течение
предварительно определенного времени (устанавливается параметрами). Затем
напряжение останова поддерживается в течение предварительно определенного времени
испытаний.

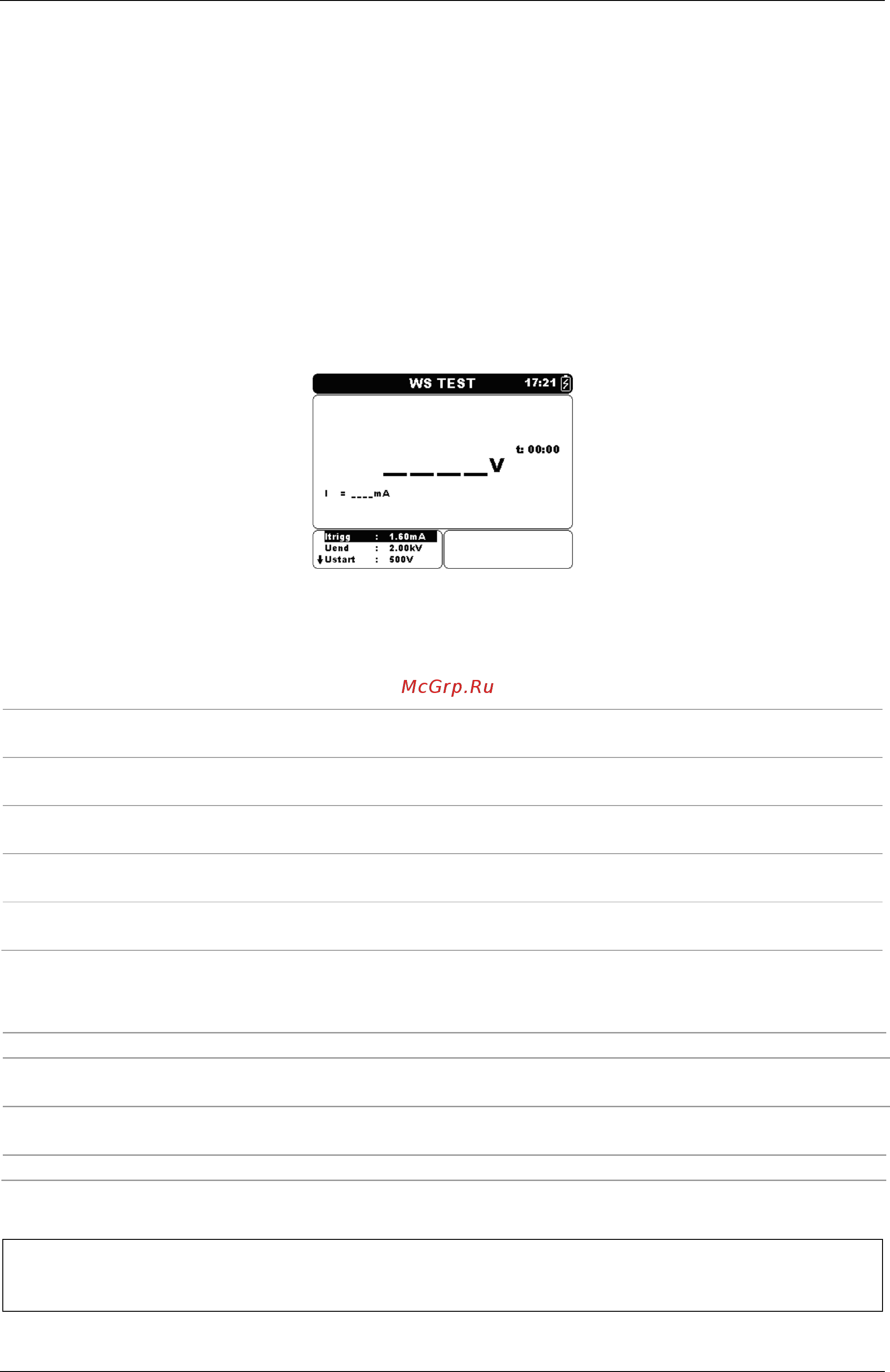

Рисунок 5.21: Меню испытания на электрическую прочность
Параметры испытания на электрическую прочность
Itrigg
Установка шага тока утечки срабатывания – 100 µA (макс. 1,00 мА).
Ustart
Испытательное напряжение останова – шаг 50 В (50 В – 1 кВ) и 100 В (1 кВ –
10 кВ).
Uend
Испытательное напряжение пуска – шаг 50 В (50 В – 1 кВ) и 100 В (1 кВ – 10
кВ).
Tramp
Продолжительность линейного изменения испытательного напряжения
(мм:сс) – шаг 1 с (макс. время 99 мин).
Tstart
Продолжительность подачи испытательного напряжения пуска (мм:сс) – шаг
1 с (макс. время 99 мин).
Tend
Продолжительность подачи испытательного напряжения по достижении
испытательного напряжения останова (мм:сс) – шаг 1 с (макс. время 99 мин).
Клавиши:
Выбор позиции для настройки.
Установка значения для выбранной позиции.
MEM
Вход в Меню сохранения пользовательского испытания.
Сохранение результатов (при их наличии).
START/STOP
(ПУСК/ОСТАНОВ)
Пуск или останов испытания на электрическую прочность.
ESC (ВЫХОД)
Выход в Меню измерений.
Процедура испытания на электрическую прочность
Выбрать функцию Withstanding Voltage test (Испытание на
электрическуюпрочность).
Установить параметры испытания (напряжение, таймер …).
49
